进口气动螺纹球阀

产品概述 (1000 PSI,1/2″~ 12″)
>采用脱蜡精密铸造
>采用ISO 5211直装平台设计
>阀杆与阀体之间带防静电装置
>阀杆防爆出装置设计
>双蝶形弹片设计能保证始终有预紧力压紧填料
>阀杆密封结构设计取得TUV密封测试认证
产品询价
产品详情

气动球阀

进口气动螺纹球阀



1000 PSI

1/2~ 12

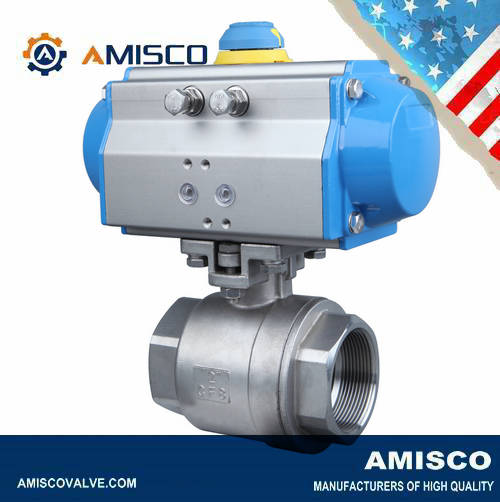

AMISCO进口气动螺纹球阀是由气动执行器和直通螺纹球阀组合的气控阀门。该阀独特的密封设计在整个额定压力范围内提供了有效的气密性密封,以及非常小的操作扭矩。

气动执行器为齿轮齿条式双活塞设计,作用形式分为双作用(气源失效保持原位)和单作用(气源失效复位),产品全面符合ISO 5211DIN 3337CD/VDE3845MAMUR等国际标准,最高工作压力可达10bar,标准行程为90°,可以±5°角调节度,执行器的缸体及密封件,可按客户实际要求选择防腐、高温、低温等场合应用材料。

工作原理:

利用压缩空气推动执行器内多组组合气动活塞运动,传力给横梁和内曲线轨道的特性,带动空芯主轴作旋转运动,压缩空气气盘输至各缸,改变进出气位置以改变主轴旋转方向,根据负载(阀门)所需旋转扭矩的要求,可调整气缸组合数目,带动负载(阀门)工作。

进口气动螺纹球阀 特性:

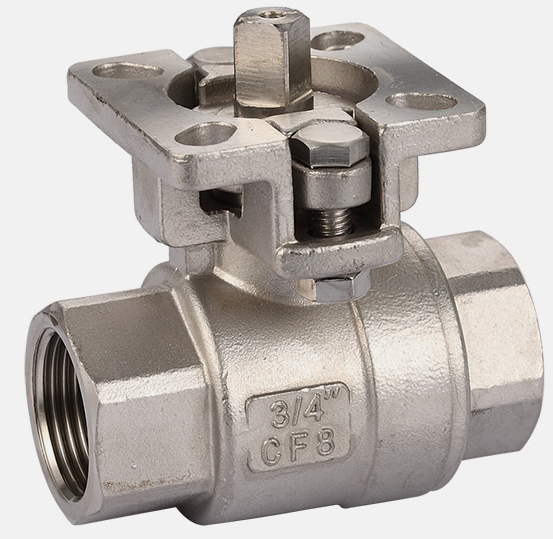

螺纹球阀

1、采用脱蜡精密铸造

2、采用ISO 5211直装平台设计

3、阀杆与阀体之间带防静电装置

4、阀杆防爆出装置设计

5、双蝶形弹片设计能保证始终有预紧力压紧填料

6、阀杆密封结构设计取得TUV密封测试认证

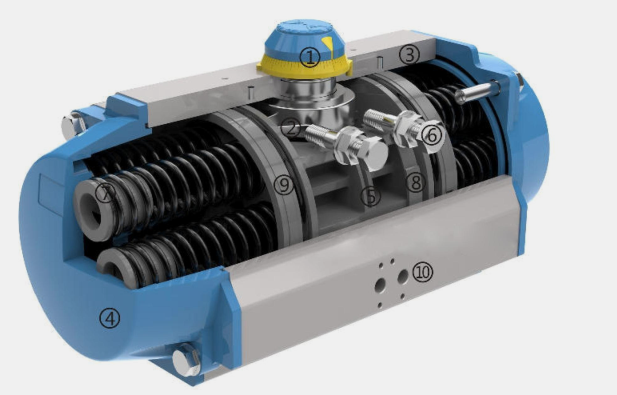

气动执行器

1、指示器符合VID/VIE3845 NAM UR标准,便于安装限位开关、定位器等附件。

2、镀镍合金钢一体式锻压输出轴的设计符合NAMURISO5211. DIN3337标准。特殊标准可根据客户要求去定制。

3、缸体由优质铝合金挤压成形,表面进行硬质阳极氧化处理、特氟龙涂层。

4、端盖铝合金压铸,表面阳极硬化处理、金属聚酯涂层。

5、活塞采用铸铝硬质氧化处理

6、调节螺栓由两个独立行程调节螺栓可以方便精确的在±5。以内调整阀门的开合角度。

7、弹簧采用优质弹簧钢,预压装配。能方便的拆卸或改变弹簧数量满足不同的力矩输出范围。

8、活塞环采用低摩擦、长寿命复合材料,维修更换方便。

9、常温下密封使用丁腈橡胶,高温和低温工况下,根据客户要求使用特殊的密封。

10、气源接口符合NAM UR标准,可直接安装NAM UR标准电磁阀。

11、所有紧固件均采用不锈钢材料。

进口气动螺纹球阀 技术数据:

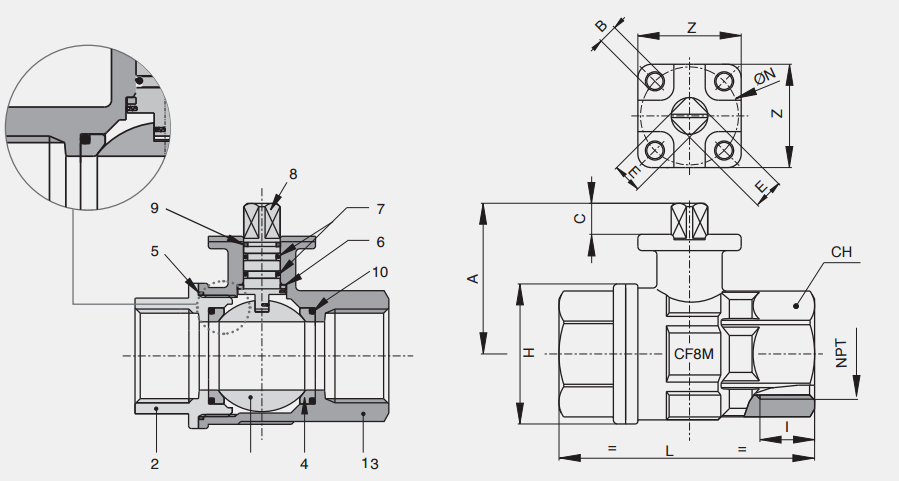

阀体规格

•阀体结构

两片式不锈钢螺纹球阀

•尺寸范围

1/4”2DN6DN50

•端部连接

螺纹NPTBSPTBSPPG

•压力等级

1000PSI

•温度范围

-20 to +280

•阀体材料

3043161/3L

•阀座材料

标准:PTFE

选项:TFM 1600RPEEK、碳填充PTFEDelrinUHM-VPEFlex-Metal TM、金属阀座等。

•阀芯形式

O型球形阀芯

•流量特性

近似快开型

•动作范围

0~90°

•死区

1%(可调)

•阀体标准

ANSI B16.34 ANSI B16.5 ANSI B16.10. API 6D API 509API 607 4th Edition

气动执行器规格

•缸体属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•端盖属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•缸体表面涂层

挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。

•证书/使用标准

连接部分符合全新国际标准规范ISO5211DN3337(F03-F25)使用产品安装具有互换性、通用性。

•输出扭矩

8um~10000um

•控制气源

经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR

•气源压力

最小气源压力3bar40psi),最大气源压力8bar120psi

•介质环境温度

标准:-20~+80℃、低温:-40~+80℃、高温:-15~+150

•旋转行程

90°、120°、135°、180°、双向±5°调节

•安装法兰

DIN/ISO5211DIN3337

•标准型

铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等

•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。

•通过德国莱茵TUV认证机构的ATEXCE认证

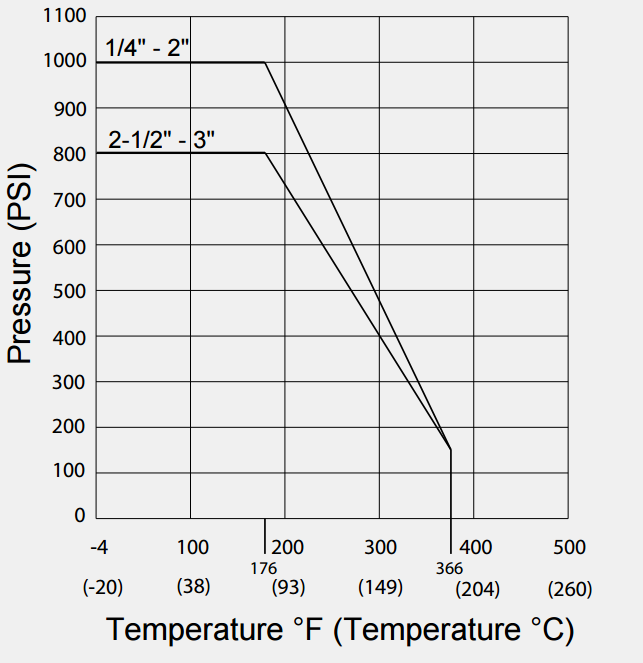

压力/温度等级:

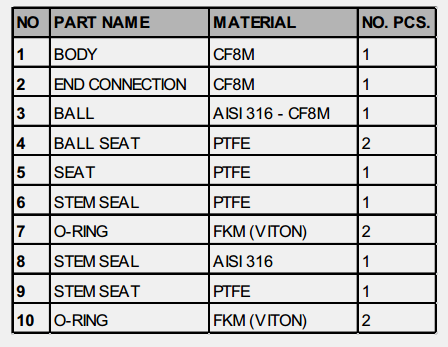

进口气动螺纹球阀 标准零部件材质:
