气动球阀
进口气动三片式螺纹球阀
1000 PSI
1/4″~ 4″

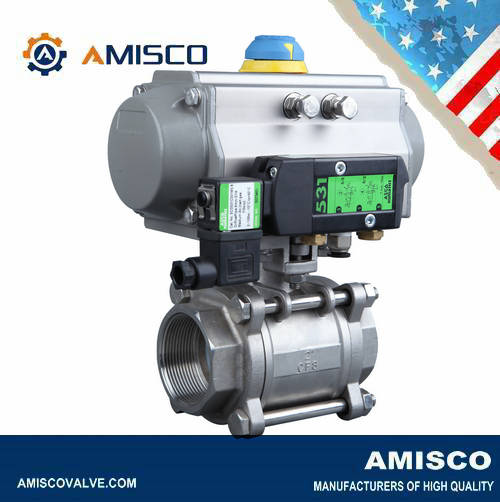

AMISCO进口气动三片式螺纹球阀是由气动执行器和三片式螺纹球阀组合的气控阀门。该阀的阀体为三段式，由两端的内螺纹端口通过四只长螺栓夹住中间阀体和阀球。通过装配电磁阀、限位开关、过滤器、定位器等气动配件，可以远程端控制阀门的快速开关及调节，在各行业中使用广泛并备受好评。
气动执行器为齿轮齿条式双活塞设计，作用形式分为双作用（气源失效保持原位）和单作用（气源失效复位），产品全面符合ISO 5211，DIN 3337和CD/VDE3845，MAMUR等国际标准，最高工作压力可达10bar，标准行程为90°，可以±5°角调节度，执行器的缸体及密封件，可按客户实际要求选择防腐、高温、低温等场合应用材料。
进口气动三片式螺纹球阀 技术数据：
|
阀体规格 |
||
|
•阀体结构 |
三片式螺纹球阀 |
|
|
•尺寸范围 |
1/4”〜4”（DN6〜DN100） |
|
|
•端部连接 |
螺纹NPT、BSPT、BSPP、G |
|
|
•压力等级 |
1000PSI |
|
|
•温度范围 |
-20 to +280 ℃ |
|
|
•阀体材料 |
304、316、1/3L |
|
|
•阀座材料 |
标准：PTFE 选项：TFM 1600、RPEEK、碳填充PTFE、Delrin、UHM-VPE、Flex-Metal TM、金属阀座等。 |
|
|
•阀芯形式 |
O型球形阀芯 |
|
|
•流量特性 |
近似快开型 |
|
|
•动作范围 |
0~90° |
|
|
•死区 |
≤1%（可调） |
|
|
•阀体标准 |
ANSI B16.34、 ANSI B16.5、 ANSI B16.10. API 6D、 API 509、API 607 4th Edition |
|
|
气动执行器规格 |
||
|
•缸体属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•端盖属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•缸体表面涂层 |
挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟龙涂层），使用寿命更长，摩擦系数低。 |
|
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
|
•输出扭矩 |
8um~10000um |
|
|
•控制气源 |
经过滤的压缩空气，无需润滑油，有润滑油的情况下润滑油必须适合NBR |
|
|
•气源压力 |
最小气源压力3bar（40psi），最大气源压力8bar（120psi） |
|
|
•介质环境温度 |
标准：-20℃~+80℃、低温：-40℃~+80℃、高温：-15℃~+150℃ |
|
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
|
•标准型 |
铝合金外壳硬质阳极氧化处理，可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
|
•全系列符合IEC61508规定，并通过安全完整性等级SIL3认证。 |
||
|
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
||

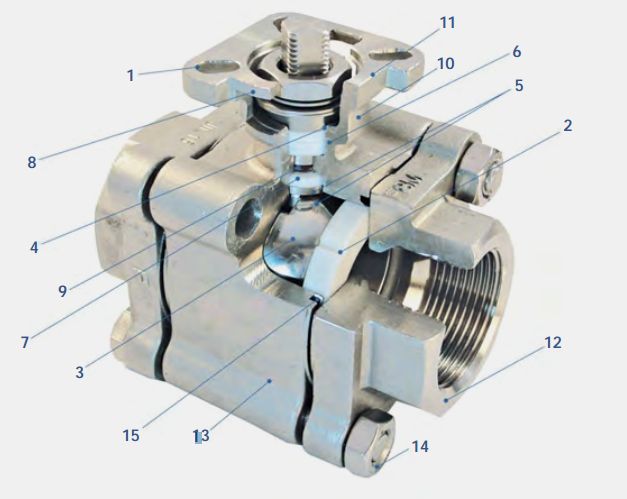

进口气动三片式螺纹球阀 设计特点：
三片式螺纹球阀
无需支架即可安装执行机构。
2、阀座
泄压槽用于释放上游管道中的压力，减少阀座磨损和阀门扭矩。
3、球
精密加工，镜面抛光实心球，气泡密封关闭，操作扭矩更小。
4、防喷杆
防喷杆设计保证了最大程度的安全。
5、防静电装置
弹簧加载阀杆到球体和阀杆到阀体的防静电装置。
6、超光滑阀杆表面
为了延长寿命，光滑的阀杆表面减少了密封摩擦和操作扭矩。
7、锥体设计
提供最佳阀杆密封和极长的循环寿命。
8、专利检漏窗
所有尺寸的标准配置，可早期检测阀杆泄漏，同时防止潜在事故。
9、O形圈阀杆密封
通过增加阀杆密封圈，延长使用寿命并保持阀杆对准。
10、加长阀颈
在安装垫和阀体之间提供足够的空间，便于执行机构的安装。
11、锁定装置
标准锁定装置
12、不锈钢焊接
316L中的端部是可选的，减少了焊接过程中的颗粒间腐蚀。
13、3片式阀体设计
可及时、简单的在线维护。
14、密封体螺栓（最多2“）
加强API 607防火安全认证所必需的环境保护。
15、完整的车身密封件
保持密封完整性从高真空到高压和高温应用。

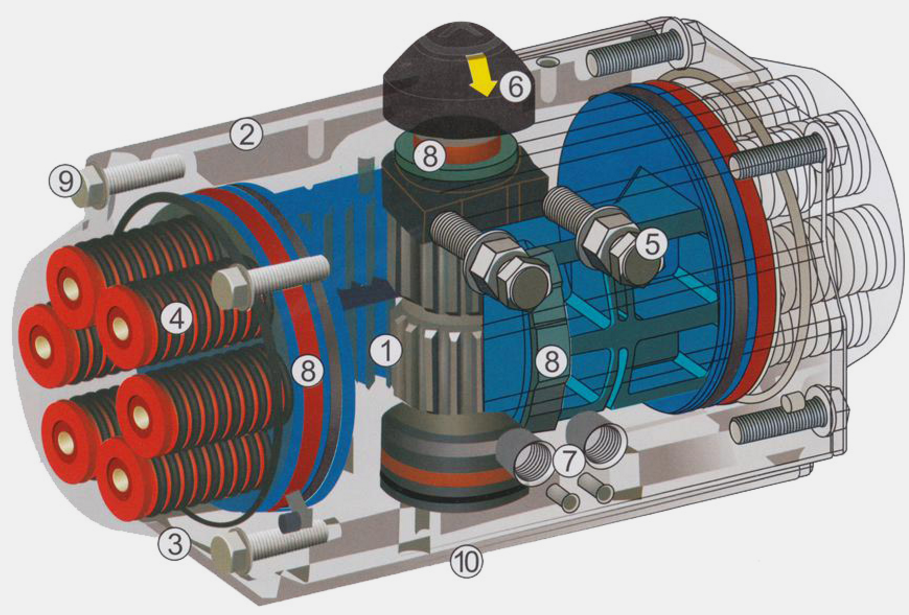

气动执行器
1、齿轮齿条双活塞对称结构设计，动作快速平稳，精度高，输出功率大，通过简单的改变活塞装配位置可得到反向旋转。
2、挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟隆涂层），使用寿命更长，摩擦系数低。
3、一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。
4、组合式预符荷安全弹簧组，不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。
5、外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是精确方便，调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。
6、多功能位置指示器，现场可视化指示，符合VID/VIE3845、NAMUR标准槽，能安装并输出所有附件，如限位开关盒、电气定位器、位置传感器。
7、奇缘接口符NRMAR标准，可直接安装NUMAR标准电磁阀。
8、齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦，并且增加润滑，使其低摩擦，长寿命。
9、所有的紧固件均采用不锈钢材料，长期抗腐蚀。
10、连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。

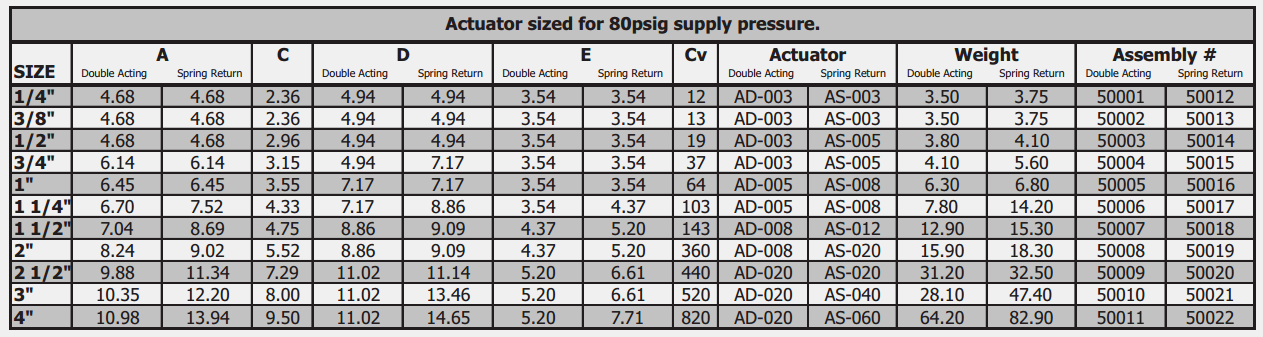

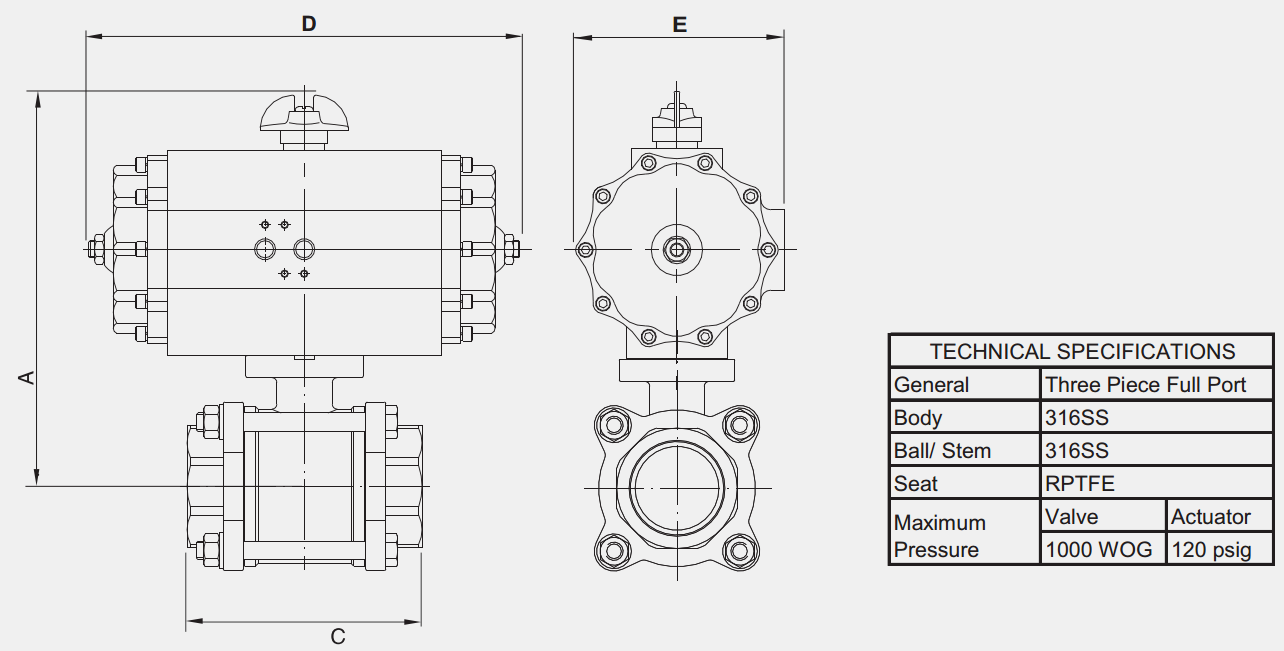

进口气动三片式螺纹球阀 外形尺寸：
