气动球阀
进口气动三片式快装球阀
1000 PSI
1/4″~ 4″
AMISCO进口气动三片式快装球阀是由气动执行器和三片式快装球阀组合的气控阀门。该阀是AMISCO的制药,生物加工,食品和饮料行业的卫生球阀系列。AMISCO进口气动三片式快装球阀经过特殊设计,可以满足超清洁应用要求,达到ASMEBPE的指定清洁标准。阀体是由卫生级不锈钢铸造而成,内表面经过抛光,粗糙度达15Ra-20Ra,适用于无菌,清洁和排水对产品质量至关重要的应用。
气动执行器为齿轮齿条式双活塞设计,作用形式分为双作用(气源失效保持原位)和单作用(气源失效复位),产品全面符合ISO 5211,DIN 3337和CD/VDE3845,MAMUR等国际标准,最高工作压力可达10bar,标准行程为90°,可以±5°角调节度,执行器的缸体及密封件,可按客户实际要求选择防腐、高温、低温等场合应用材料。
进口气动三片式快装球阀 设计特点:

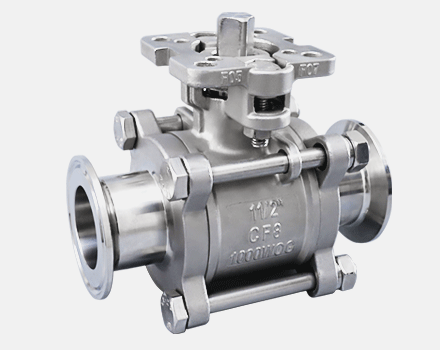

三片式快装球阀
>三片式阀体设计
独特的阀体设计有很多的优点:安装灵活性强,在线,离线维修方便,显著缩短维护自动化阀门和焊接管道系统需要的停产时间。维修时,执行器和连接组件不需要从阀体拆下。重新安装阀门和执行机构组件很容易,无需进行调整。作为具有互换性阀门的一个品种,此系列球阀的球体、阀杆、阀杆填料、手柄以及安装平台上装配零件的设计在不同尺寸、不同系列之间具有更广泛的互换性。该设计可减少备品备件库存,并减低维修费用。
>双向零泄漏的阀
阀座和密封件保证双向密封,零泄漏。此设计可以降低摩擦,使闯座磨损达到最小化,以降低操作扭矩。可根据现场工况提供多种闯座材料选择,例如PTFE、RPTFE、TFM1600、PEEK、石墨填充四乙烯等。
>精密加工的阀球
球体为精密机械加工和镜面拋光,双向零泄漏,并降低操作扭矩。球体通道边缘倒成圆角,以减少阀座磨损,延长使用寿命。
>精密铸造的阀体
阀体为紧密铸造并经过固熔退火/正火处理,增加强度和提高质量。碳钢阀体表面经黑色磷化处理、抗腐防锈。
>直装式安装平台
整体铸造的顶部安裝平台确保执行器的安装,消除执行器长期持续运行时产生松动,在管道承压状况下可方便安全地拆卸执行器。安装平台设计符合ISO 5211标准。
>防静电装置
采用在阀杆上设置弹簧加钢珠结构,可有效的保证阀体、阀球、阀杆之间的静电流通,使静电通过阀体、管道引出,避免静电火花可能引起的火灾或爆炸等危险。
>智能的阀杆设计
ASMCO制造能承载重负载,高质量阀杆。阀杆采用双"D"结构连接球体和操作机构。球体与阀杄精确配合,所有阀杆都是由阀体内部装入,可以防止阀杆被吹出,防吹式阀杆的设计増大了安全系数。
三片式直通球阀内件可互换阀门系列,阀杆坚固,大直径阀杆为活动加载方式。利用碟形垫片,可自行调节补偿因温度和磨损对密封造成的松紧程度。采用鞍形锁紧垫片,可防止自控频繁开关条件下螺母松扣。
三片式直通球阀釆用可调的V形填料密封环,在阀体和阀杆间产生多重密封。每只组合式阅杄填料由3个或个环组成(取决于闻门口径),具有寿命长和抗蠕变、抗冷流的特性。止推轴承和止推垫圈作为初级密封,减小扭矩和防止咬合。
>简单的在线维修
现场维修中,抽去穿过阀体两个铰链中的一个螺栓,就能松开另一个螺栓,阀体就能向左或右转出,所有阀体组件均可在线维修而不影响管道。
>快速的离线维修
抽岀两个穿过阀体铰链的螺栓,松开下面的另两个螺栓并留在原位,然后从管道中取出阀体,剩下的两个螺栓不动,使得管道位置不变和原来一致。阀门即可取出维修或更换。

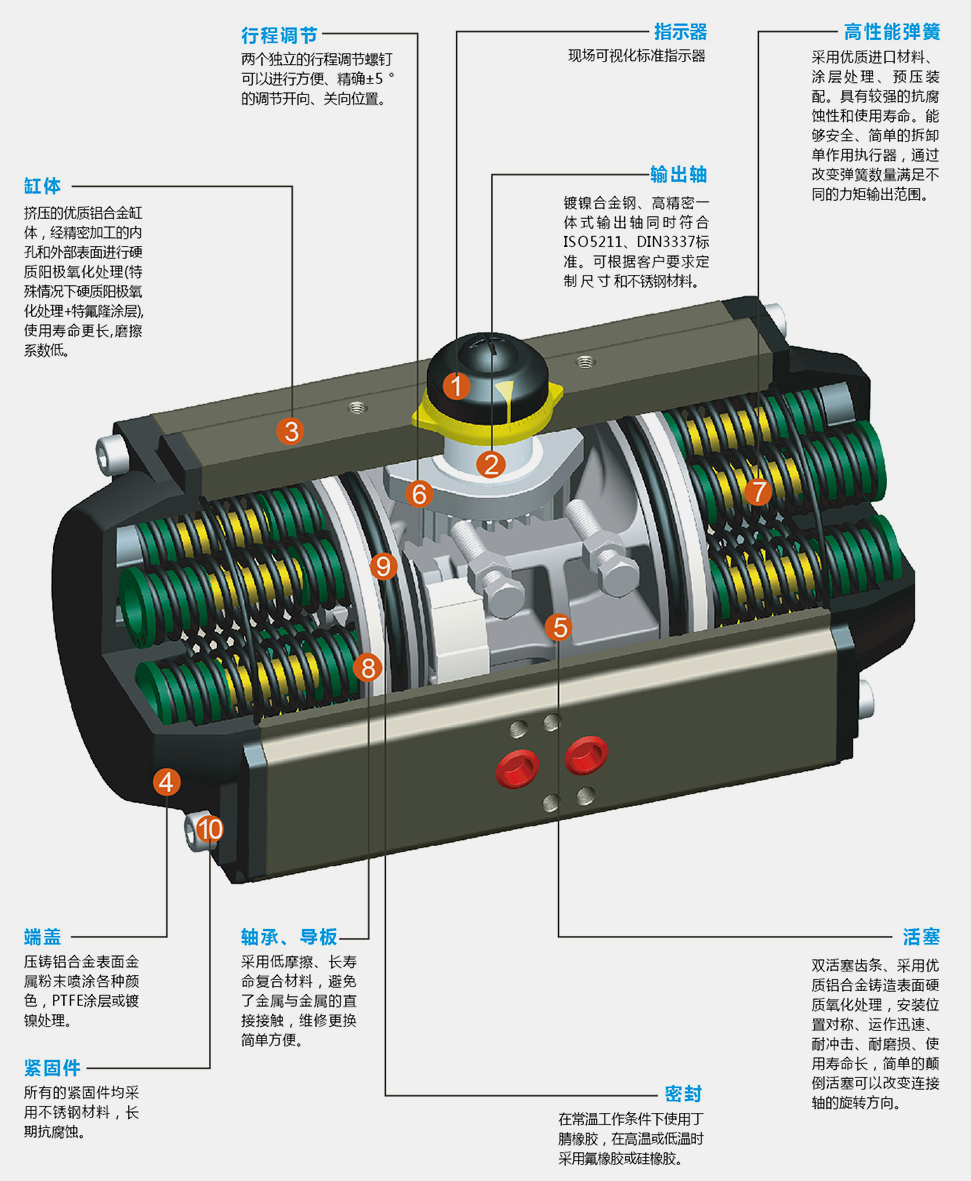

气动执行器
进口气动三片式快装球阀 技术数据:
阀体规格 |
||
•阀体结构 |
三片式快装球阀 |
|
•尺寸范围 |
1/4”〜4”(DN6〜DN100) |
|
•端部连接 |
快装卡箍 |
|
•压力等级 |
1000PSI |
|
•温度范围 |
-20 to +280 ℃ |
|
•阀体材料 |
304、316、1/3L |
|
•阀座材料 |
标准:PTFE 选项:TFM 1600、RPEEK、碳填充PTFE、Delrin、UHM-VPE、Flex-Metal TM、金属阀座等。 |
|
•阀芯形式 |
O型球形阀芯 |
|
•流量特性 |
近似快开型 |
|
•动作范围 |
0~90° |
|
•死区 |
≤1%(可调) |
|
•阀体标准 |
ANSI B16.34、 ANSI B16.5、 ANSI B16.10. API 6D、 API 509、API 607 4th Edition |
|
气动执行器规格 |
||
•缸体属性 |
一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
•端盖属性 |
一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
•缸体表面涂层 |
挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。 |
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211,DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
•输出扭矩 |
8um~10000um |
|
•控制气源 |
经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR |
|
•气源压力 |
最小气源压力3bar(40psi),最大气源压力8bar(120psi) |
|
•介质环境温度 |
标准:-20℃~+80℃、低温:-40℃~+80℃、高温:-15℃~+150℃ |
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
•标准型 |
铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。 |
||
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
||

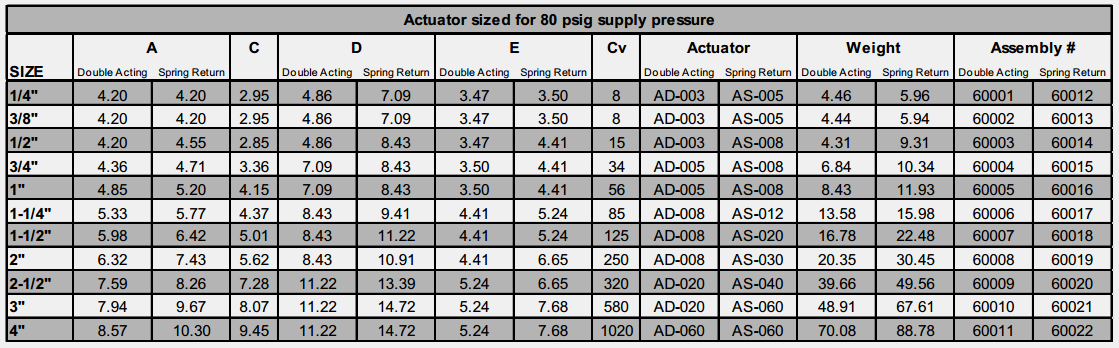

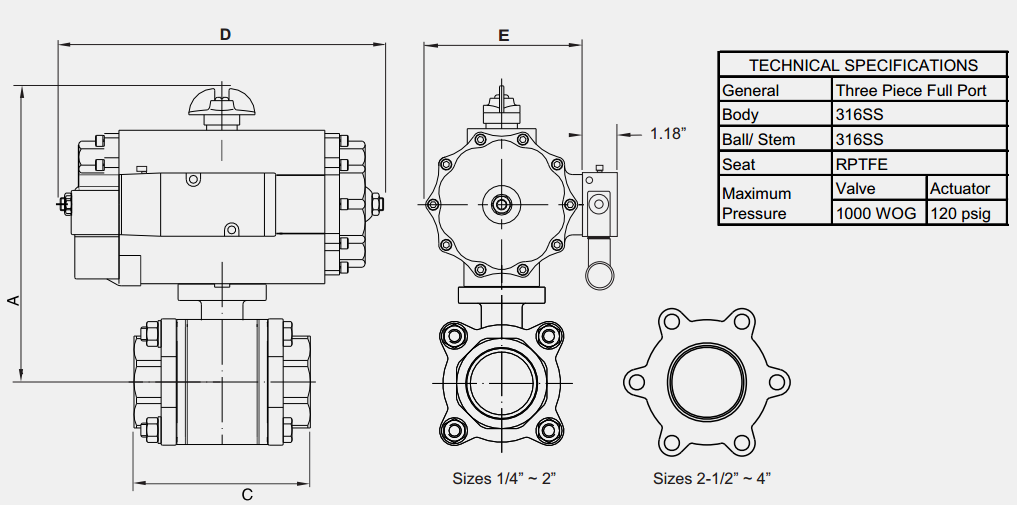

进口气动三片式快装球阀 外形尺寸:
