进口气动三通螺纹球阀

产品概述 (1000 PSI,1/4″~ 4″)
〉经济实用的多流向通路
>一体式安装平台
>精密加工的球体和阀杆
>智能可靠的阀杆密封
>四个阀座设计
>防静电装置
>全包裹式阀座
产品询价
产品详情

气动球阀

进口气动三通螺纹球阀



1000 PSI

1/4~ 4

AMISCO进口气动三通螺纹球阀是由气动执行器和三通螺纹球阀组合的气控阀门。该球阀可选配PTBSPTNPTG等螺纹端口。通路分为T型和L型。公称通径范围3/8~ 2″,阀体可承压1000PSI

设计特点:

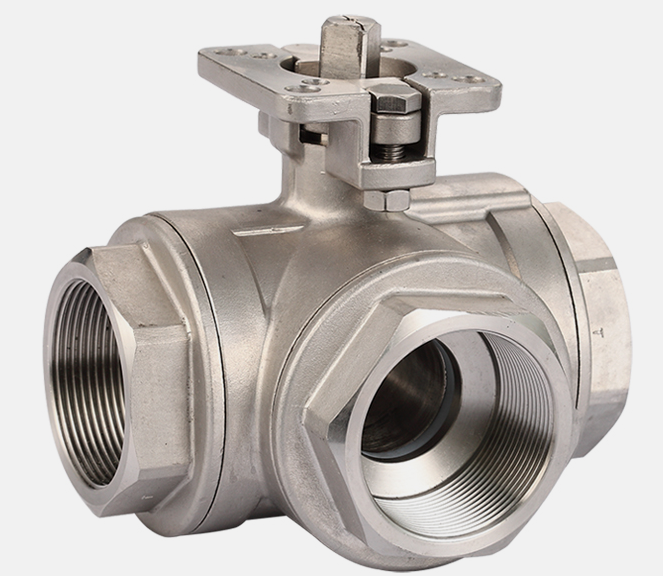

三通螺纹球阀


〉经济实用的多流向通路

AMISCO提供的多端口球阀系列,具有三通或四通的流向控制,它拥有混合、关闭来自不同流向的介质,引导介质从存储罐中排出或流进,使介质向不同方向分流,避开过滤器、仪表、热交换器等标准应用。经济实用的多通经球阀既具有多流向控制力,又具有开关阀的特

性,排除了使用多个阀门和额外的开关阀的必要性。

多端口球阀提供了螺纹连接、焊接、快裝卡箍、法兰连接等多种连接方式,可在同一个阀门上选择不同连接方式的端盖,许多零件都在不同系列中通用。

〉一体式安装平台

铸造而成的安装平台确保牢固安装执行机构。控制设备可以简使安全地在阀门全压工作状态下拆除。安装平台设计符合ISO5211准,并直接与阀体铸造为一体。通过改变位于安装平台的行程限位螺栓位置,可以将标准配置的三通球阀变换的任意一种不同的流向模式,满足不同的需求。

〉精密加工的球体和阀杆

球体和阀杆的连接方式的设计确保了两者之间的稳固连接。阀门的阀杄与阀球有小销钉连接,阀杆和阀球是固定的一体式结构,所有的阀杄提供防吹出保护。球体经精密机加工和抛光,确保气泡级关闭密封和较低的操作扭矩。球体的边缘经机加工,以减少阀座的唐损和延长工作年限。

〉智能可靠的阀杆密封

多通经系列的球阀都具有活动加载式阀杆密封以确保阀杆的密封性、利用蝶形弹簧垫片和阀杆密封可自动调节来适应温度变化和日常磨损。阀门利用一个独立的填料压环,方便在全压工作状态中进行调整。阀门提供一级和二级阀杄密封。第一级密封是由一个止推垫片和氟橡胶0型圈组成的。第二级密封在阀杄的上部形成了在阋杄和阀体之间可调节的阀杆密封。

〉四个阀座设计

标准的多通径系列带有一个额外的第四个阀座。这个阀座的作用像一个自带密封可以防止腔体部分的泄漏和保持球体的位置校准。这个增加的阀座可以使一个阀门具有控制不同流向的功能,又具有开关阀的功能T型通径和L型通径的球体都可以处于关闭的位置)AMISCO的阀座设计可以确保多流向控制的同时,还可以达到零泄漏和较低的扭矩。

〉零件的互换性

许多部件,包括球、阀杆、阀座、阀杆密封和阀体密封都可以在同一个规格不同类型的阀门中互换。

〉防静电装置

釆用在阀杆上设置弹簧加钢珠结构,可有效的保证阀体、阀球、阀杄之间的静电流通,使静电通过阀体、管道引岀,避免静电火花可能引起的火灾或爆炸等危险。

〉全包裹式阀座

多通经系列的阀门也可以选择全包裹式阀座。全包裹式阀座可以减少因为流动介质在球体和阀体壁隙沉积引起的污染

〉阀座的选择

有许多种阀座材料可供选择,可以满足绝大多数数工况要求。标准的阀座配置为PTFE。还可以选择增强型聚四氟乙烯、改良聚四氟乙烯、TMF1600PEEK、碳和石墨的多层次密封等,阀座在高温循环和蒸汽工况中可提供较低的扭矩和较长的使用寿命。

气动执行器

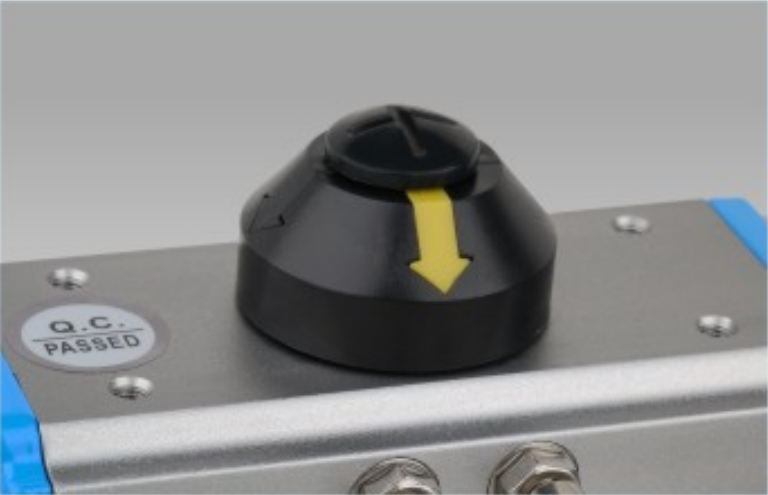

位置指示

通过一个有颜色标识的嵌件和NAMUR 标准槽来实现阀门和执行机构位置的可视化指示,这种指示器适用于各种不同类型的输出轴和执行机构的两个旋转方向。

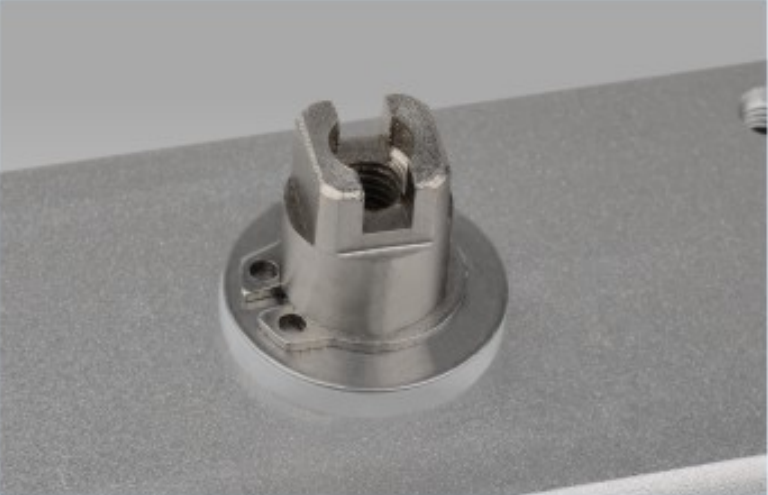

执行机构的附件输出

位置指示器上的NAMUR标准槽可使限位开关定位器直接啮合输出。

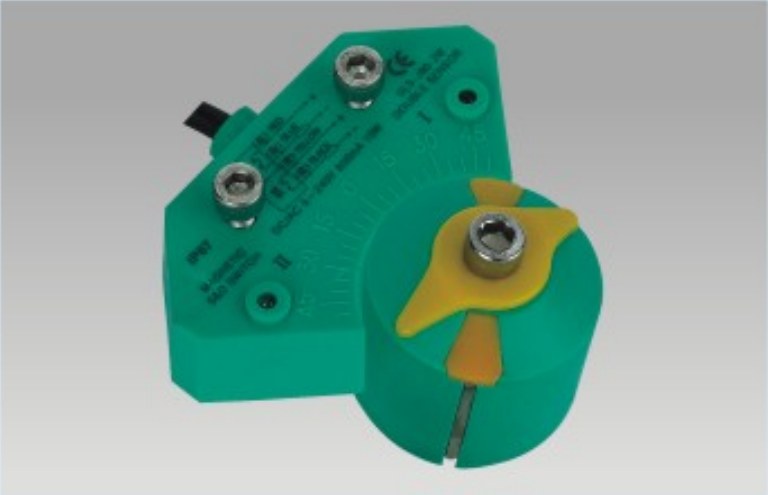

直接安装接近式传感器

带有金属嵌入件的指示器科方便而实 用地安装很多类型的接近式传感器。

进口气动三通螺纹球阀 技术数据:

阀体规格

•阀体结构

三通螺纹球阀

•尺寸范围

1/4”4DN6DN100

•端部连接

快装卡箍

•压力等级

1000PSI

•温度范围

-20 to +280

•阀体材料

3043161/3L

•阀座材料

标准:PTFE

选项:TFM 1600RPEEK、碳填充PTFEDelrinUHM-VPEFlex-Metal TM、金属阀座等。

•阀芯形式

T形、L形、

•作用方式

分流、合流、换向

•阀体标准

ANSI B16.34 ANSI B16.5 ANSI B16.10. API 6D API 509API 607 4th Edition

气动执行器规格

•缸体属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•端盖属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•缸体表面涂层

挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。

•证书/使用标准

连接部分符合全新国际标准规范ISO5211DN3337(F03-F25)使用产品安装具有互换性、通用性。

•输出扭矩

8um~10000um

•控制气源

经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR

•气源压力

最小气源压力3bar40psi),最大气源压力8bar120psi

•介质环境温度

标准:-20~+80℃、低温:-40~+80℃、高温:-15~+150

•旋转行程

90°、120°、135°、180°、双向±5°调节

•安装法兰

DIN/ISO5211DIN3337

•标准型

铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等

•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。

•通过德国莱茵TUV认证机构的ATEXCE认证

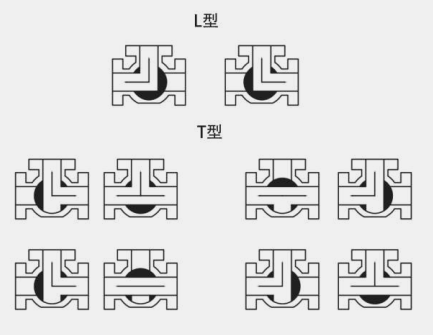

进口气动三通螺纹球阀 流向示意图:

进口气动三通螺纹球阀 工作方式:

L型流道的三通4面阀座球阀,采用2面阀座。主要用于流路的换向。

T型流道的三通4面阀座球阀,采用4面阀座,受力平衡,保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。

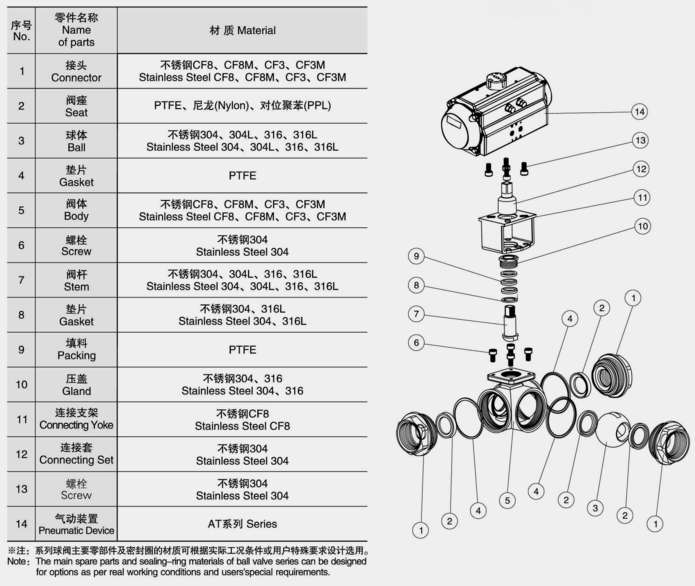

标准零部件材质:

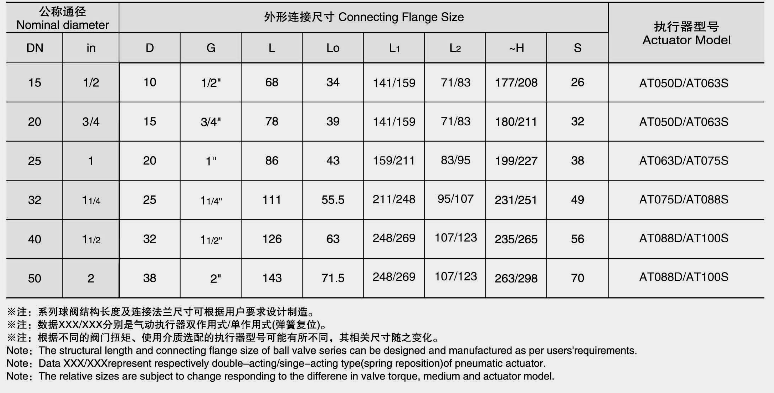

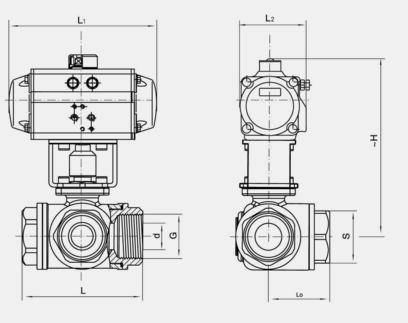

进口气动三通螺纹球阀 外形尺寸:
