进口气动三通法兰球阀

产品概述 (1000 PSI,1/4″~ 12″)
■硅溶胶精密铸造阀体;
■活动加载式阀杆密封;
>防飞出阀杆结构
>防火安全设计
>防静电安全装置
>一体式安装平台
>四个阀座设计
产品询价
产品详情

气动球阀

进口气动三通法兰球阀



1000 PSI

1/4~ 12

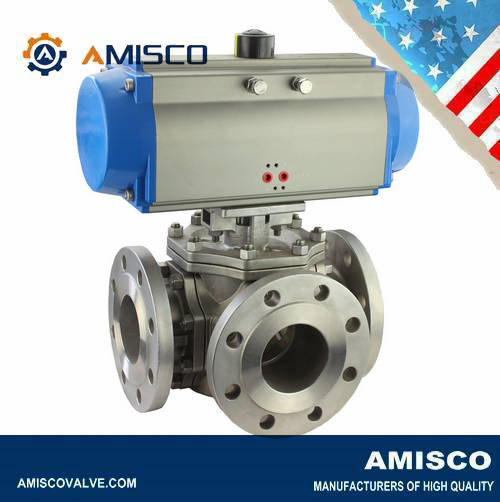

AMISCO进口气动三通法兰球阀是由气动执行器和三通法兰球阀组合的气控阀门。该球阀为全通径设计,阀体为硅溶胶精铸工艺,外表美观耐用,减小传统铸件因砂孔导致介质泄露的可能性。阀门提供了螺纹连接、卡箍连接、法兰连接、焊接等多种连接方式,可按客户需要提供生产多国的连接标准。

AMISCO气动三通法兰球阀三通球阀经济实用,具有多流向的控制功能又有开关阀的特性,排除了使用多个阀门组合使用的必要性。

标准应用:

1.混合通道介质;

2介质向不同的方向分流;

3.使介质避开筛检程式,仪表,热交换器等;

4.引导介质从储存罐中排出或流进;

5.关闭来自不同流向的介质。

进口气动三通法兰球阀 设计特点:

三通法兰球阀

■硅溶胶精密铸造阀体;

■活动加载式阀杆密封;

■防飞出阀杆结构;

■防火安全设计;

■防静电安全装置;

■一体式安装平台;

■四个阀座设计。

气动执行器

■齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反向旋转。

■挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟隆涂层),使用寿命更长,摩擦系数低。

■一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

■组合式预符荷安全弹簧组,不论在装配过程或使用现场中,都能方便而安全的安装或增减弹簧数量。

■外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是精确方便,调节阀开和阀关位置,如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

■多功能位置指示器,现场可视化指示,符合VID/VIE3845NAMUR标准槽,能安装并输出所有附件,如限位开关盒、电气定位器、位置传感器。

■奇缘接口符NRMAR标准,可直接安装NUMAR标准电磁阀。

■齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦,长寿命。

■所有的紧固件均采用不锈钢材料,长期抗腐蚀。

■连接部分符合全新国际标准规范ISO5211DN3337(F03-F25)使用产品安装具有互换性、通用性。

进口气动三通法兰球阀 技术数据:

阀体规格

•阀体结构

三通法兰球阀

•尺寸范围

1/2”12DN15DN300

•端部连接

法兰

•压力等级

PN16~PN40

•温度范围

-20 to +280

•阀体材料

WCB304316316L

•阀座材料

标准:PTFE

选项:TFM 1600RPEEK、碳填充PTFEDelrinUHM-VPEFlex-Metal TM、金属阀座等。

•阀芯形式

T型、L

•作用方式

分流、合流、换向

•阀体标准

ANSI B16.34 ANSI B16.5 ANSI B16.10. API 6D API 509API 607 4th Edition

气动执行器规格

•缸体属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•端盖属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•缸体表面涂层

挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。

•证书/使用标准

连接部分符合全新国际标准规范ISO5211DN3337(F03-F25)使用产品安装具有互换性、通用性。

•输出扭矩

8um~10000um

•控制气源

经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR

•气源压力

最小气源压力3bar40psi),最大气源压力8bar120psi

•介质环境温度

标准:-20~+80℃、低温:-40~+80℃、高温:-15~+150

•旋转行程

90°、120°、135°、180°、双向±5°调节

•安装法兰

DIN/ISO5211DIN3337

•标准型

铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等

•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。

•通过德国莱茵TUV认证机构的ATEXCE认证

进口气动三通法兰球阀 流向示意图:


进口气动三通法兰球阀 外形尺寸:
