气动球阀
进口气动四通法兰球阀
PN16~PN40
1/4″~ 12″

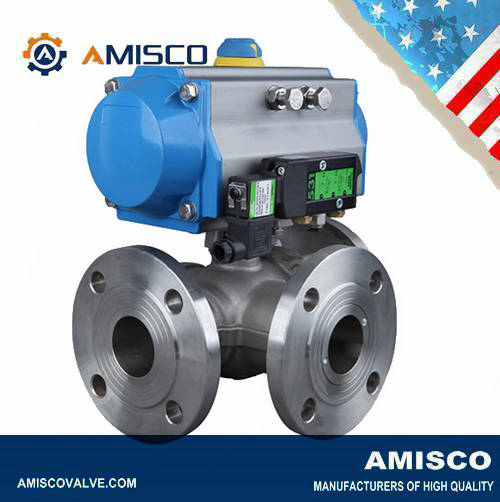

AMISCO进口气动四通法兰球阀是由气动执行器和三通法兰球阀组合的气控阀门。
该阀是在三通球阀的基础上，多增加了连接端口，丰富多管道介质的流向。四通球阀为全通径设计，阀体为硅溶胶精铸工艺，提供了螺纹连接、卡箍连接、法兰连接、焊接等多种连接方式，可在同一个阀门上选用不同的连接方式的端盖。
AMISCO经济实用的四通法兰球阀既具有多流向的控制功能又具有开关阀的特性，排除了使用多个阀门和额外的开关阀的必要性。通过装配电磁阀、限位开关、过滤器、定位器等气动配件，可以远程端控制阀门的快速开关及调节，在各行业中使用广泛并备受好评。
设计特点：
四通法兰球阀
〉四个阀座设计
标准的多通径系列带有一个额外的第四个阀座。这个阀座的作用像一个自带的密封可以防止腔体部分的泄露和保持球体的位置校准。这个增加的阀座可以使同一个阀门既具有控制不同流向的功能，又具有开关阀的功能T形通径和L形通径的球体都可处于关闭的位置。AMISCO阀座设计可以确保多流向控制，气泡级密封和较低的扭矩。
〉阀杆密封
AMISCO多通径系列1/4"-4"阀门都具有活动加载式阀杆密封以确保密封性。利用碟型弹簧垫片和阀杆密封可自动调节来适应温度变化和日常磨损。6″-12”阀门利用一个独立的填料压环，方便在全压工作状态中进行调整。1/4″-2″阀门提供一级和二级阀杆密封。第级密封是由一个止推垫片和氟橡胶○型圈组成的。第二级密封在阀杆的上部形成了在阀杆和阀体之间可调节的阀杆密封。
〉安装平台
铸造而成的安装平台确保牢固安装执行机构。控制设备可以简便安全地在阀门全压工作状况下拆除。安装平台设计符合ISO5211标准(0.5″-2″)，并直接与阀体铸为一体。通过改变位于安装平台上的行程限位螺栓的位置，可以将个标准配置的多通径阀门变换为任意一种不同的流向模式，满足不同的需求。

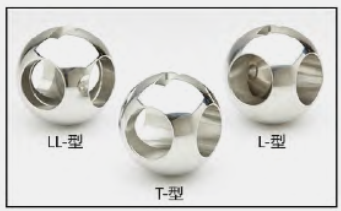

〉球体/阀杆
球与阀杆的连接方式的设计确保了两者之间的稳固连接。1/4″-2"阀门的阀杆与球有小销钉连接,2-1/2”-12"阀杆和球是固定的体式结构。所有阀杆提供防吹出保护。球体经精密机加工和抛光，确保气泡级关闭密封和较低的操作扭矩。AMISCO球体的边缘经机加工，以减少阀座磨损和延长工作年限。
〉互换性特性
许多部件，包括球、阀杆、阀座、阀杆密封和阀体密封都可以在同一个规格不同类别的阀门中互换。
〉阀座选择
有多种阀座材料可供选择，可以满足绝大多数工况要求。标准阀座配置为PTFE。还可选择 RPTFE(增强型聚四氟乙烯)TFM(改良聚四氟乙烯)和AMISCO(专利产品TFM填充碳和石墨)。
AMISCO阀座在高温高循环和蒸汽工况中可提供较低的扭矩和较长使用寿命。

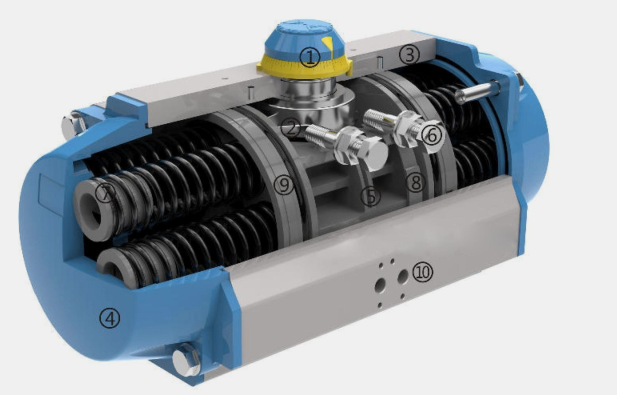

气动执行器
1、指示器
指示器符合VID/VIE3845 NAM UR标准,便于安装限位开关、定位器等附件。
2、输出轴
镀镍合金钢一体式锻压输出轴的设计符合NAMUR、ISO5211. DIN3337标准。特殊标准可根据客户要求去定制。
3、缸体
由优质铝合金挤压成形,表面进行硬质阳极氧化处理、特氟龙涂层。
4、端盖
铝合金压铸，表面阳极硬化处理、金属聚酯涂层。
5、活塞
采用铸铝硬质氧化处理
6、调节螺栓
两个独立行程调节螺栓可以方便精确的在±5。以内调整阀门的开合角度。
7、弹簧
采用优质弹簧钢，预压装配。能方便的拆卸或改变弹簧数量满足不同的力矩输出范围。
8、活塞环
采用低摩擦、长寿命复合材料，维修更换方便。
9、密封
常温下使用丁月青橡胶，高温和低温工况下，根据客户要求使用特殊的密封。
10、气源接口
符合NAM UR标准,可直接安装NAM UR标准电磁阀。
11、所有紧固件均采用不锈钢材料
进口气动四通法兰球阀 技术数据：
|
阀体规格 |
||
|
•阀体结构 |
四通法兰球阀 |
|
|
•尺寸范围 |
1/2”〜12”（DN15〜DN300） |
|
|
•端部连接 |
法兰 |
|
|
•压力等级 |
PN16~PN40 |
|
|
•温度范围 |
-20 to +280 ℃ |
|
|
•阀体材料 |
WCB、304、316、316L |
|
|
•阀座材料 |
标准：PTFE 选项：TFM 1600、RPEEK、碳填充PTFE、Delrin、UHM-VPE、Flex-Metal TM、金属阀座等。 |
|
|
•阀芯形式 |
T型、L型、X型 |
|
|
•作用方式 |
分流、合流、换向 |
|
|
•阀体标准 |
ANSI B16.34、 ANSI B16.5、 ANSI B16.10. API 6D、 API 509、API 607 4th Edition |
|
|
气动执行器规格 |
||
|
•缸体属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•端盖属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•缸体表面涂层 |
挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟龙涂层），使用寿命更长，摩擦系数低。 |
|
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
|
•输出扭矩 |
8um~10000um |
|
|
•控制气源 |
经过滤的压缩空气，无需润滑油，有润滑油的情况下润滑油必须适合NBR |
|
|
•气源压力 |
最小气源压力3bar（40psi），最大气源压力8bar（120psi） |
|
|
•介质环境温度 |
标准：-20℃~+80℃、低温：-40℃~+80℃、高温：-15℃~+150℃ |
|
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
|
•标准型 |
铝合金外壳硬质阳极氧化处理，可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
|
•全系列符合IEC61508规定，并通过安全完整性等级SIL3认证。 |
||
|
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
||

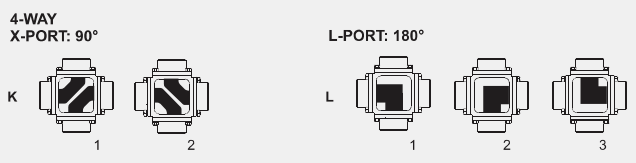

进口气动四通法兰球阀 流向示意图：

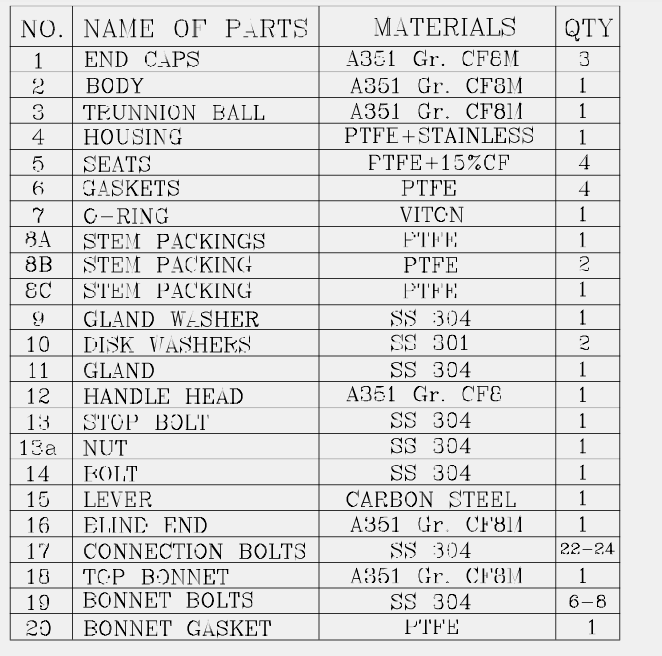

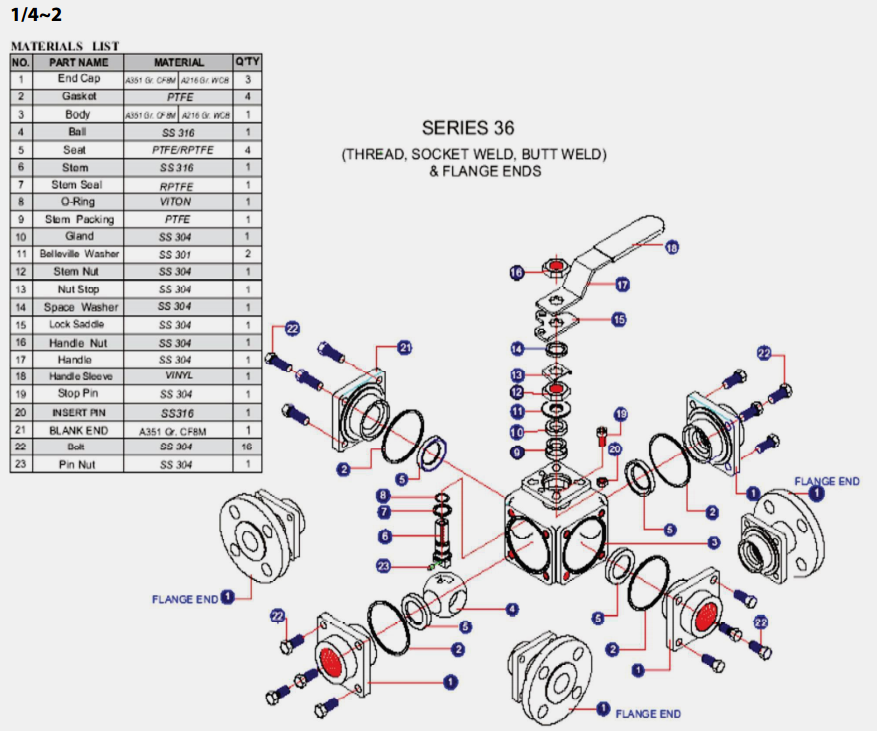

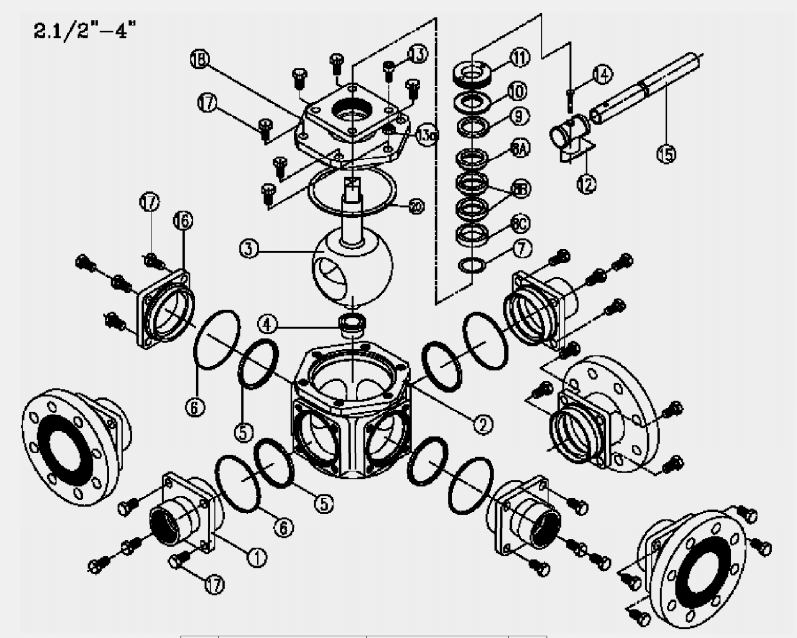

进口气动四通法兰球阀 零部件材质：
