进口气动衬氟球阀

产品概述 (PN16~PN40,1/4″~ 4″)
>压盖填料便捷调节装置
>防爆出阀杆设计
>防静电设计
>阀门扭矩小,启闭轻松可靠
>衬里覆盖延伸至阀杆,以防护侵蚀
>采用ISO5211平台设计
产品询价
产品详情

气动球阀

进口气动衬氟球阀


PN16~PN40

1/4~ 4

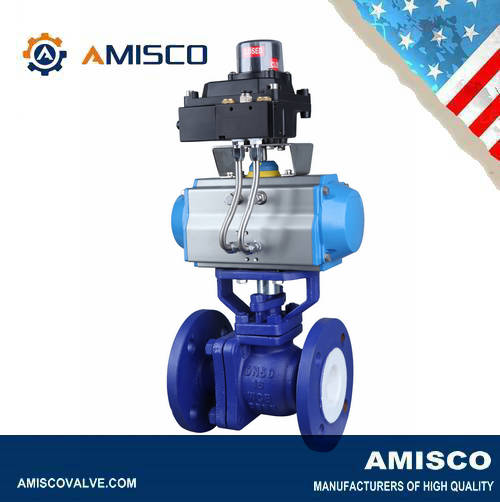

AMISCO进口气动衬氟球阀是由气动执行器和衬氟球阀组合的气控阀门。

该阀为二片式精铸结构,与流体接触的阀体内腔及阀芯全衬PTFEF46、或PFA,拥有极佳的抗化学流体腐蚀的能力,几乎能耐所有化学介质(包括浓硝酸和王水)的腐蚀。通过装配电磁阀、限位开关、过滤器、定位器等气动配件,可在-50~180℃范围内长期适用于任意浓度的腐蚀性管路工作。

●压盖填料便捷调节装置

TA-LUFT阀杆密封零泄漏设计

●防爆出阀杆设计

●防静电设计

●阀门扭矩小,启闭轻松可靠

●衬里覆盖延伸至阀杆,以防护侵蚀

●采用ISO5211平台设计

●流道平滑不会造成流体介质的渍液

●更优的抗真空等级

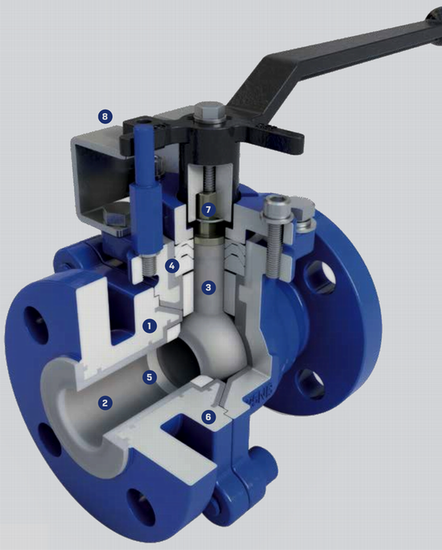

进口气动衬氟球阀 设计特点:

衬氟球阀


PFA内衬的球阀、阀杆和阀体具有卓越的耐腐蚀、耐渗透和耐微生物污染能力,最大限度地保证了产品的纯度和可靠性。

2、全流道设计确保高流速和最小压降的无限制流道。

3、坚固耐用,高强度整体球和阀杆,防止脱出和控制滞后,确保可靠的操作。

4、可调PTFE V形填料消除了泄漏路径。

5、耐用,耐腐蚀的聚四氟乙烯阀座设计为零泄漏,低扭矩隔离。

6、金属对金属阀体接头保护锁定衬套免受外力造成的损坏。

7、防静电装置,防止静电积聚。

8、ISO 5211顶部直装平台,便于执行器安装。

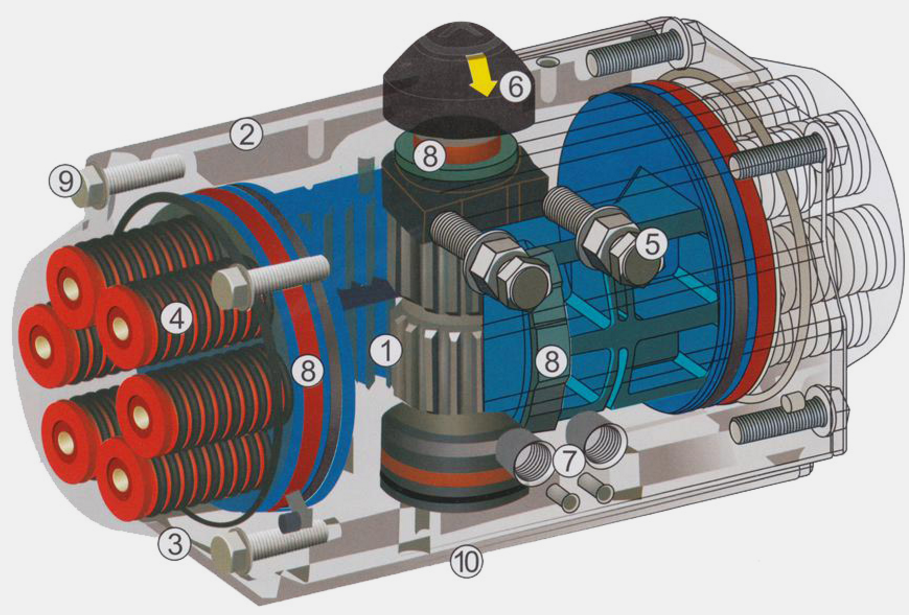

气动执行器

1、齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反向旋转。

2、挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟隆涂层),使用寿命更长,摩擦系数低。

3、一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

4、组合式预符荷安全弹簧组,不论在装配过程或使用现场中,都能方便而安全的安装或增减弹簧数量。

5、外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是精确方便,调节阀开和阀关位置,如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

6、多功能位置指示器,现场可视化指示,符合VID/VIE3845NAMUR标准槽,能安装并输出所有附件,如限位开关盒、电气定位器、位置传感器。

7、奇缘接口符NRMAR标准,可直接安装NUMAR标准电磁阀。

8、齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦,长寿命。

9、所有的紧固件均采用不锈钢材料,长期抗腐蚀。

10、连接部分符合全新国际标准规范ISO5211DN3337(F03-F25)使用产品安装具有互换性、通用性。

进口气动衬氟球阀 技术数据:

阀体规格

•阀体结构

全通径分体式法兰球阀

•尺寸范围

1/2”4DN15DN100

•端部连接

法兰

•压力等级

PN16~PN40

•温度范围

-20 to +280

•阀体材料

CF8+PFA/EEPWCB+PFA/EEP

•密封材质

PTFETMF1600

•检验标准

API 598

气动执行器规格

•缸体属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•端盖属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•缸体表面涂层

挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。

•证书/使用标准

连接部分符合全新国际标准规范ISO5211DN3337(F03-F25)使用产品安装具有互换性、通用性。

•输出扭矩

8um~10000um

•控制气源

经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR

•气源压力

最小气源压力3bar40psi),最大气源压力8bar120psi

•介质环境温度

标准:-20~+80℃、低温:-40~+80℃、高温:-15~+150

•旋转行程

90°、120°、135°、180°、双向±5°调节

•安装法兰

DIN/ISO5211DIN3337

•标准型

铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等

•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。

•通过德国莱茵TUV认证机构的ATEXCE认证

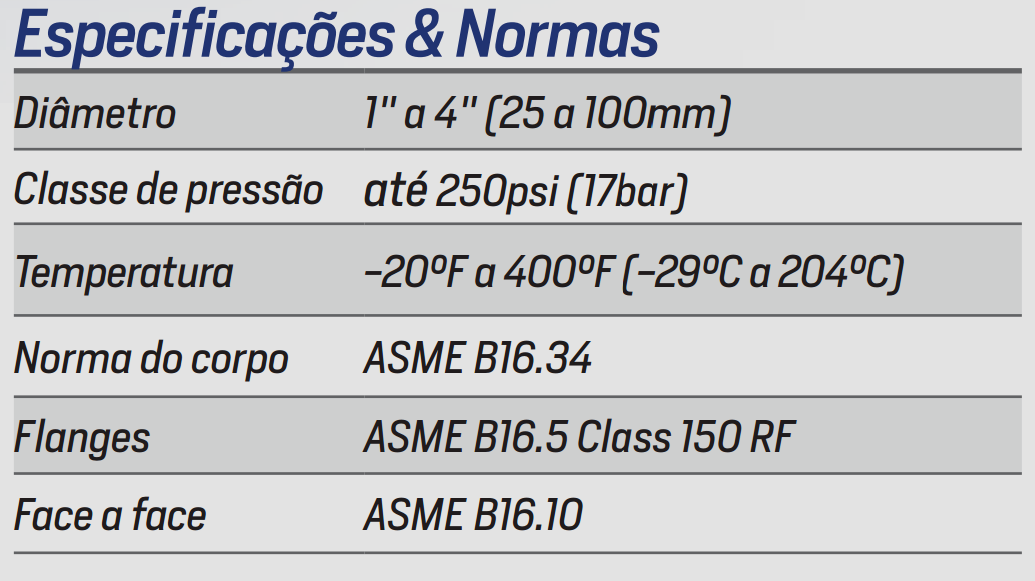

标准规范:

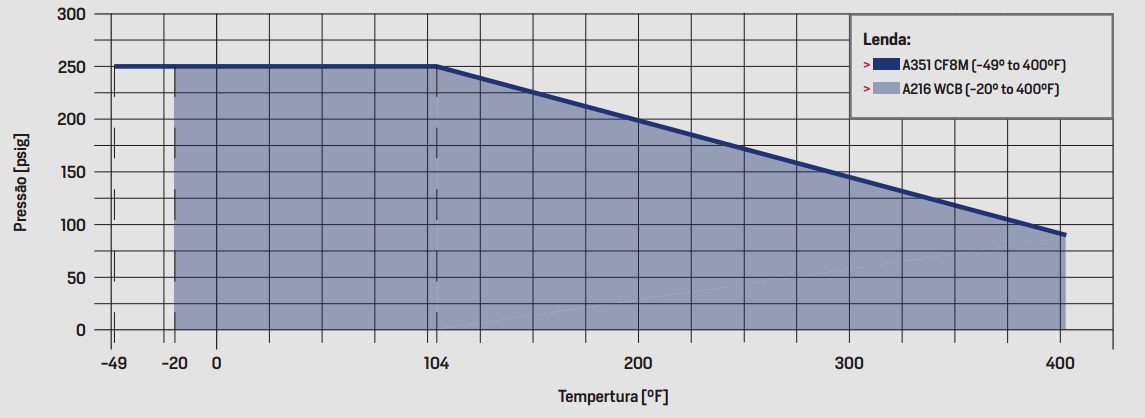

压力温度额定值:

进口气动衬氟球阀 适用于以下场合:

>超纯水

>半导体

>化工/石油化工

>氯碱

>磷肥

>清洁液体和气体

>腐蚀性液体和气体

>危险液体和气体

>粘性液体

>真空服务

>强氧化剂

>有机溶剂
