进口气动低温球阀

产品概述 (Class150/300,1/2″~ 5″)
>深冷处理
>填料函加长颈
>阀杆镀珞或氮化处理
>防止异常升压结构
产品询价
产品详情

气动球阀

进口气动低温球阀


Class150/300

1/2~ 5

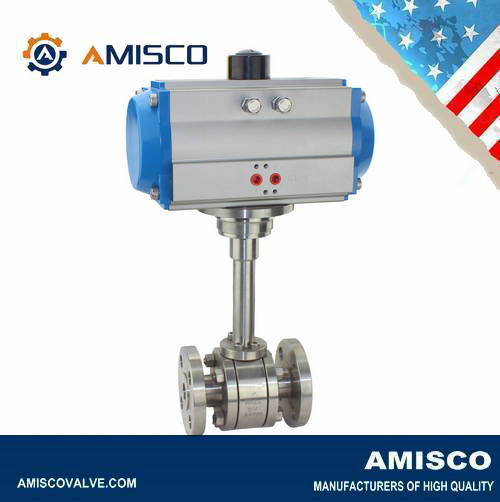

AMISCO进口气动低温球阀是由气动执行器和低温球阀组合的气控阀门。该球阀可在超低温度和最恶劣的环境条件下工作,可控制所有类型的低温介质,包括氧气、氢气、甲烷、氨气、氮气、氟、液化天然气等。该阀具有流量大、关闭紧密、高能源效率、使用寿命长和免维护等特点,选用不同材质,可分别适用于不同的温度和介质,最低工作温度为-196℃。最主要的是能够确保安全,可用于空气分离设备、液化天然气储存与运输及航空、石化产品和医药行业。

工作原理:

利用压缩空气推动执行器内多组组合气动活塞运动,传力给横梁和内曲线轨道的特性,带动空芯主轴作旋转运动,压缩空气气盘输至各缸,改变进出气位置以改变主轴旋转方向,根据低温球阀所需旋转扭矩的要求,可调整气缸组合数目,带动低温球阀工作。

进口气动低温球阀 设计特点:

低温球阀

深冷处理

承压件的材料能承受介质温度的变化而引起的膨胀、收缩,密封部位的结构在温度变

化时不会产生永久的变形。用于-100℃以下工况时,阀门零件在精加工前应进行深冷处理,即将零件浸放在液氮箱中进行冷却,当零件温度达到-196℃时,开始保温1-2h,然后取出箱外自然处理到常温,重复循环2次。

填料函加长颈

阀盖采用长颈结构,其目的保护填料函的功能,使填料函处于离低温较远的位置,保

证填料的密封效果。同时还可以缠绕保冷材料,防止冷能损失。长颈的颈长可根据使用温度和保冷材料的厚度来选择不同的长度。当填料密封效果降低时,可以从填料函中间加入润滑脂形成油密封,降低填料函的压差,提高密封性能。

阀杆镀珞或氮化处理

使用温度低于-100℃时,阀杆材料经过镀铬或氮化处理,提高阀杄表面硬度,提高填

料密封的可靠性。

防止异常升压结构

低温球阀具有防止异常升压结构,由于低温阀门介质气化后,其体积急剧膨胀,压力

会异常升高,当阀门中腔压力升高时,阀门中腔和进口侧连通,或在阀门进口端安置泄压阀,

保证阀门安全使用。

垫片密封性

低温球阀用的垫片具有在常温下、低温状态及温度变化下能可靠密封性和复原性。

气动执行器

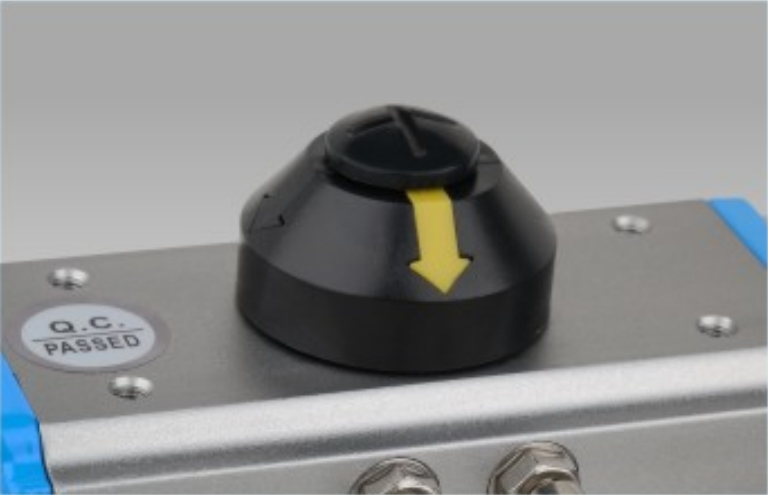

位置指示


通过一个有颜色标识的嵌件和NAMUR 标准槽来实现阀门和执行机构位置的可视化指示,这种指示器适用于各种不同类型的输出轴和执行机构的两个旋转方向。

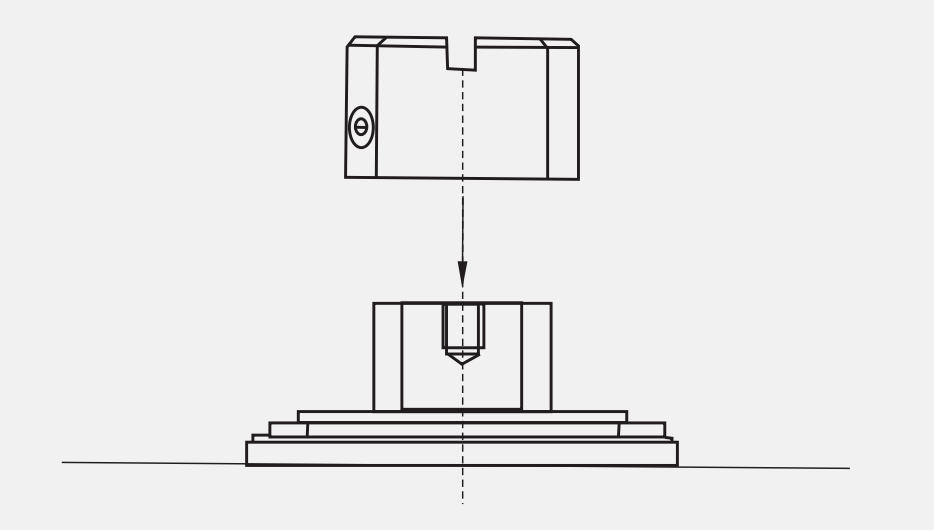

执行机构的附件输出


位置指示器上的NAMUR标准槽可使限位开关定位器直接啮合输出。

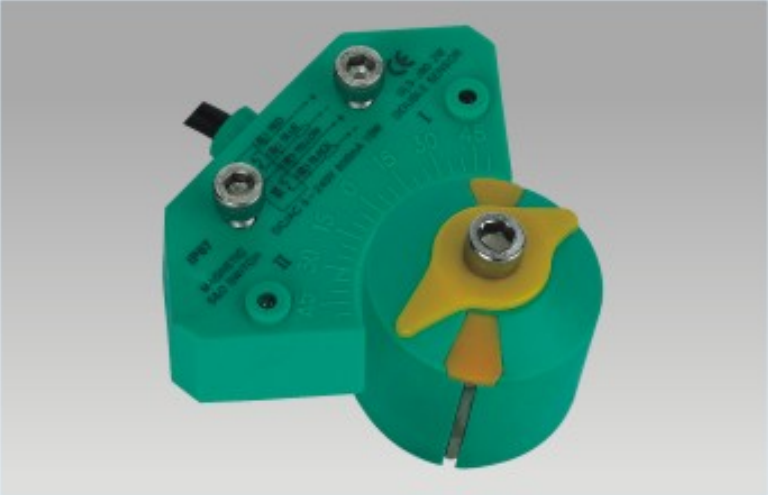

直接安装接近式传感器


带有金属嵌入件的指示器更方便而结实 用地安装很多类型的接近式传感器。

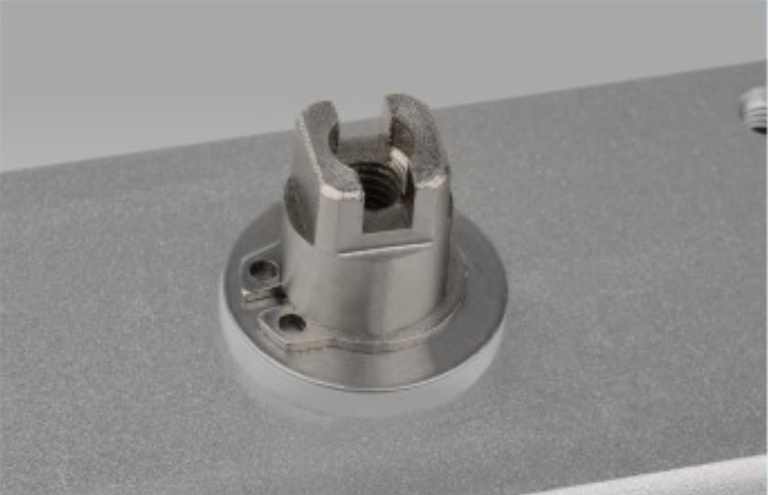

〉不带多功能指示器的附带安装


根据要求,第四代执行机构可提供带有NUMAR标准槽的不锈钢帽来替代标准指示器来实现以下功能:

1.附件安装如:限位开关盒和定位器

2.通过NUMAR标准槽对执行机构的位置进行指示

3.可在高温环境下操作

4.在紧急情况下科手动操作执行机构

进口气动低温球阀 技术数据:

阀体规格

•阀体结构

加长颈分体式法兰球阀

•尺寸范围

1/2”5DN15DN125

•端部连接

法兰

•压力等级

Class150/300/PN16/PN40

•温度范围

-196to +180

•阀体材料

A351-CF8MA351-CF8

•阀球材质

A351-CF8MA351-CF8

•密封材质

PTFETMF1600PCTFE

•检验标准

API 598

气动执行器规格

•缸体属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•端盖属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•缸体表面涂层

挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。

•证书/使用标准

连接部分符合全新国际标准规范ISO5211DN3337(F03-F25)使用产品安装具有互换性、通用性。

•输出扭矩

8um~10000um

•控制气源

经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR

•气源压力

最小气源压力3bar40psi),最大气源压力8bar120psi

•介质环境温度

标准:-20~+80℃、低温:-40~+80℃、高温:-15~+150

•旋转行程

90°、120°、135°、180°、双向±5°调节

•安装法兰

DIN/ISO5211DIN3337

•标准型

铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等

•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。

•通过德国莱茵TUV认证机构的ATEXCE认证

材料的选用:

1、根据动物阀门的最低工作温度,选择合适的阀体、填料、密封垫片、螺栓、螺母等是设计与制造的关键。阀座可视温度选择PTFE/TFM1600/TFM4215/PCTFE,其中PCTFE耐温可低至-196℃。阀体与阀杆的密封件可选择OPTFE或石墨。

2、根据标准要求,温度低于-46℃以下的球阀,都具有加长杆和ISO5211安装法兰。

3、阀球上游侧有一泄压孔,防止阀腔因热膨胀而过压。

4、阀为单向密封阀,在阀体和阀杆上有箭头指示液流方向。

5、弹簧载入阀体螺栓,补偿阀零件在作业时的热收缩。

6、5层“V”形PTFE阀杆填料密封件确保阀杆不泄漏。

清洁、组装、测试和包装

组装前,阀的零部件用超声波清洗并去除油污,使阀非常清洁并具有非常低的含水量。所以低温阀要在洁净的环境下组装,并用纯氮气测试。测试后,阀门口密封好,并用充满干燥氮的聚四氟乙烯带逐个密封包装好。

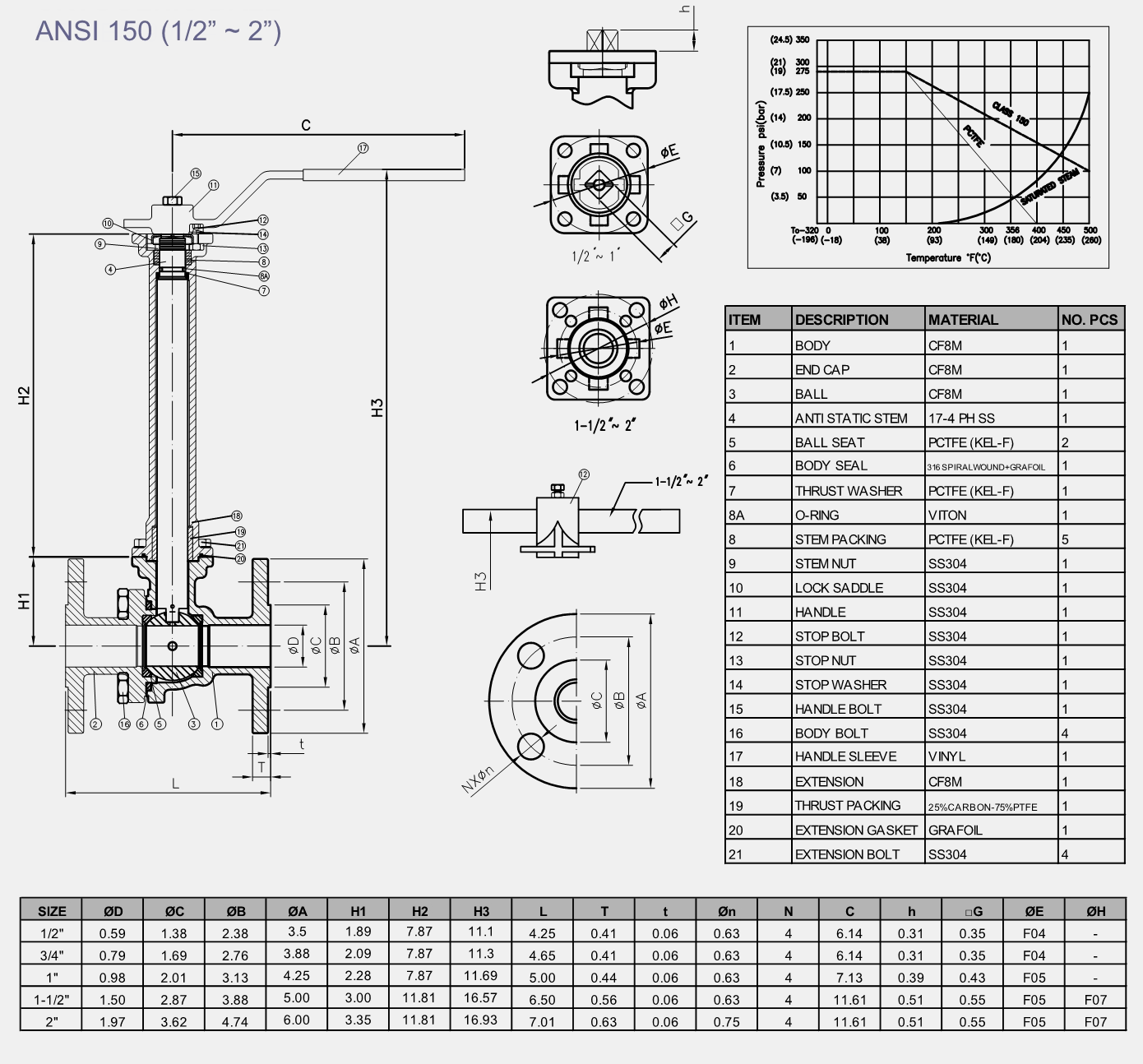

进口气动低温球阀 外形尺寸:
