气动球阀
进口气动卫生级卡箍球阀
PN10
15~102mm
AMISCO进口气动卫生级卡箍球阀是由气动执行器和卫生级卡箍球阀组合的气控阀门。
该阀是适用于食品、乳制品和饮料系统的理想阀门。

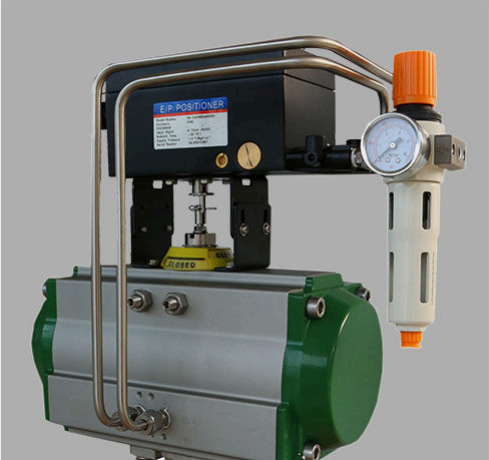

AMISCO进口气动卫生级卡箍球阀标配PTFE腔体填料，以防止细菌和产品残留物滞留在球阀腔中。经过特殊设计，可以满足超清洁应用要求，达到ASMEBPE的指定清洁标准。阀体是由卫生级不锈钢铸造而成，内表面经过抛光，粗糙度达15Ra-20Ra，通过装配电磁阀、限位开关、过滤器、定位器等气动配件，适用于无菌，清洁和排水对产品质量至关重要的应用。
设计特点：
卫生级卡箍球阀特点：
•阀体组合卡箍连接
•阀杆防飞出设计
•阀体与阀盖连接带定位台阶设计
•全流通
•无滞留设计
•孔距大小与管道一致，不产生沉淀物。
•流道内壁240Grit抛光，保证流道畅通无阻。
•采用全包的PTFE密封没有死角，易清洗。
•双层阀杆填料与对压蝶型弹片装置
气动执行机构具有以下特点：
• 双执行和弹簧复位部件。
• 手动操作。
• 高可视性阀门位置指示。
• 外部调节多方向行程限位。
• 阀门安装根据ISO5211标准无需外部管道，配件根据NAMUR标准安装。
• 配有弹簧的弹簧复位部件操作安全、简便减少需要的空间。弹簧复位部件与双执行部件尺寸相同。
• 空气压力为116psi(8 bar)。
• 尺寸为48的执行机构为1/8’’NPT螺纹气动端口连接。
• 永久润滑气缸，气缸环及配件。
• 可互换的模块定位部件及配件。
• 球体，阀杆及轴之间紧密的连接滞后性很低。
进口气动卫生级卡箍球阀 技术数据：
|
阀体规格 |
|
|
•尺寸范围 |
15~102mm |
|
•端部连接 |
卡箍 |
|
•压力等级 |
PN10 |
|
•温度范围 |
-20 to +180 ℃ |
|
•阀体材料 |
CF8、CF8M、CF3M |
|
•阀芯材料 |
304、316、316L |
|
•密封阀座 |
PTFE |
|
•阀体标准 |
ANSI B16.34、 ANSI B16.5、 ANSI B16.10. API 6D、 API 509、API 607 4th Edition |
|
气动执行器规格 |
|
|
•缸体属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
•端盖属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
•缸体表面涂层 |
挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟龙涂层），使用寿命更长，摩擦系数低。 |
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
•输出扭矩 |
8um~10000um |
|
•控制气源 |
经过滤的压缩空气，无需润滑油，有润滑油的情况下润滑油必须适合NBR |
|
•气源压力 |
最小气源压力3bar（40psi），最大气源压力8bar（120psi） |
|
•介质环境温度 |
标准：-20℃~+80℃、低温：-40℃~+80℃、高温：-15℃~+150℃ |
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
•标准型 |
铝合金外壳硬质阳极氧化处理，可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
•全系列符合IEC61508规定，并通过安全完整性等级SIL3认证。 |
|
|
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
|
