气动球阀
进口气动陶瓷球阀
PN320、PN420、PN500
1/2″~ 2″
AMISCO进口气动陶瓷球阀是由气动执行器和陶瓷球阀组合的气控阀门。
该阀所有与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度极高仅次于金刚石。
AMISCO进口气动陶瓷球阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。球体采用先进研磨设备及工艺制造，球圆度精度高，表面质量好，与阀座対研后，利用99%氧化铝陶瓷的自润滑性，可取得很好的密封性能。彻底改变了金属硬密封球阀易泄漏、扭矩大、密封面不耐腐蚀的缺点。陶瓷良好的耐磨性，让本阀经久耐用，可靠性高，使用寿命长，是钛合金和蒙乃尔合金的2-4倍。用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中。
进口气动陶瓷球阀 特点：
陶瓷球阀
■采用优质氧化锆陶瓷材料，不破球，所有与介质接触的不（除了阀轴）均为结构陶瓷材料，实现陶瓷硬密封，耐磨、耐冲蚀、耐腐蚀。
■球体圆度高，光洁度达W2级，加上氧化锆陶瓷本身自润滑性（只有氧化锆陶瓷具备，氧化铝陶瓷没有自润滑性），可取得优异的密封效果以及小扭矩。
■由于扭矩小，可配更小的执行机构，节能，经济性好。
■三段式阀体结构，球体与阀座自动对中，阀座设可靠有密封的弹性原件，即保证阀座有少许的浮动，有保证阀座后方没有介质进入使弹性原件失效，将球抱死。
气动执行器
■齿轮齿条双活塞对称结构设计，动作快速平稳，精度高，输出功率大，通过简单的改变活塞装配位置可得到反向旋转。
■挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟隆涂层），使用寿命更长，摩擦系数低。
■一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。
■组合式预符荷安全弹簧组，不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。
■外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是精确方便，调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。
■多功能位置指示器，现场可视化指示，符合VID/VIE3845、NAMUR标准槽，能安装并输出所有附件，如限位开关盒、电气定位器、位置传感器。
■奇缘接口符NRMAR标准，可直接安装NUMAR标准电磁阀。
■齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦，并且增加润滑，使其低摩擦，长寿命。
■所有的紧固件均采用不锈钢材料，长期抗腐蚀。
■连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。
进口气动陶瓷球阀的技术数据：
|
阀体规格 |
|
|
•尺寸范围 |
1/2”〜8”（DN15〜DN200） |
|
•端部连接 |
法兰RF、RJ、FF、FM、 |
|
•压力等级 |
PN10 – 40 (ANSI 150 – 300 lbs) 特殊等级可达到PN 100 (ANSI 600 lbs) |
|
•温度范围 |
-20 to +280 ℃ |
|
•阀体材料 |
WCB、CF8、CF8M |
|
•阀芯材料 |
氧化铝陶瓷（Zr02） |
|
•密封阀座 |
氧化铝陶瓷（Zr02） |
|
•阀体标准 |
ANSI B16.34、 ANSI B16.5、 ANSI B16.10. API 6D、 API 509、API 607 4th Edition |
|
气动执行器规格 |
|
|
•缸体属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
•端盖属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
•缸体表面涂层 |
挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟龙涂层），使用寿命更长，摩擦系数低。 |
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
•输出扭矩 |
8um~10000um |
|
•控制气源 |
经过滤的压缩空气，无需润滑油，有润滑油的情况下润滑油必须适合NBR |
|
•气源压力 |
最小气源压力3bar（40psi），最大气源压力8bar（120psi） |
|
•介质环境温度 |
标准：-20℃~+80℃、低温：-40℃~+80℃、高温：-15℃~+150℃ |
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
•标准型 |
铝合金外壳硬质阳极氧化处理，可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
•全系列符合IEC61508规定，并通过安全完整性等级SIL3认证。 |
|
|
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
|

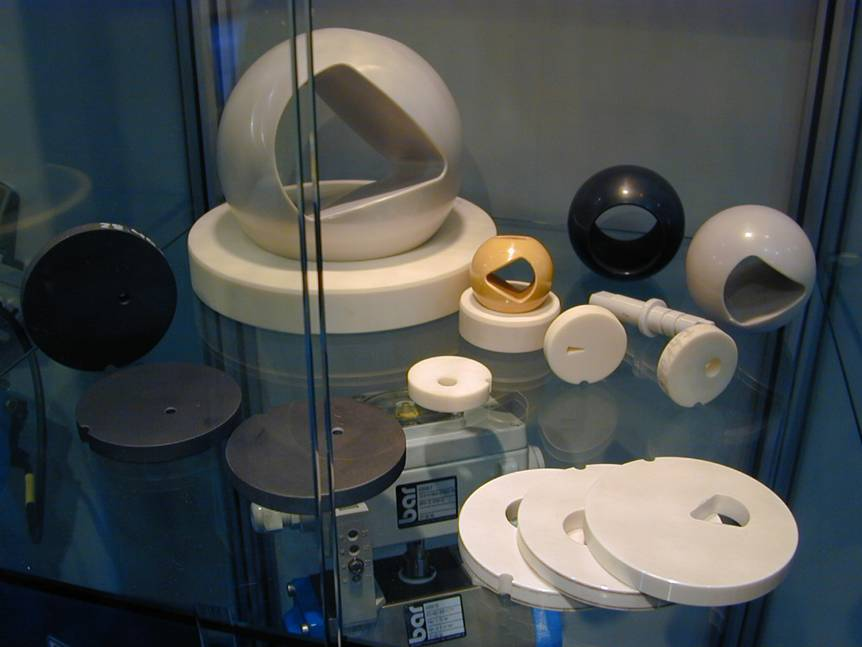

进口气动陶瓷球阀的配件：
使用材料：
>三氧化二吕(Al2O3)
>氧化锆(ZrO2)
>碳化硅(SiC)
>氮化硅(Si3N4)
材料的使用条件：
|
材料 |
Tensile strength |
最高承受温度 |
|
Al2O3 三氧化二铝 |
>250MPa |
120℃ |
|
ZrO2二氧化锆 |
>700MPa |
220℃ |
|
SiC 碳化硅 |
>300MPa |
320℃ |
|
Si3N4 氮化硅 |
>600MPa |
450℃ |
|
AISI 316 |
>600MPa |
|

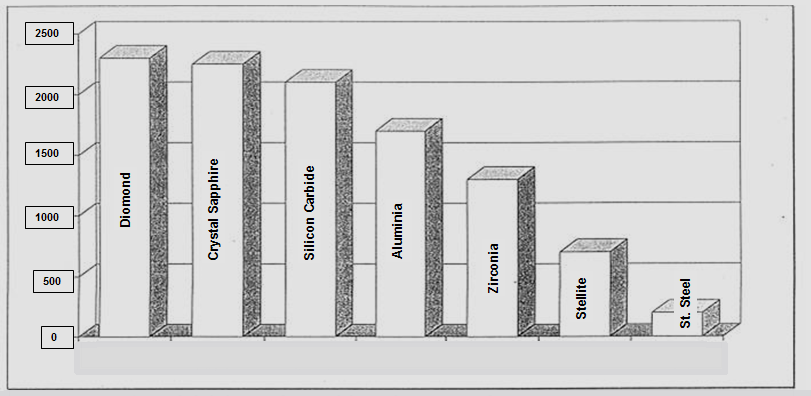

各种材质硬度比较：
不同材料硬度比较-维氏硬度 公斤/平方毫米

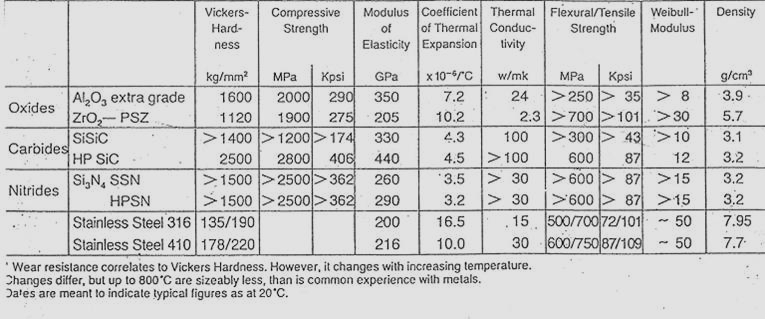

陶瓷性能比：
进口气动陶瓷球阀 主要应用领域：
■电站（REA-设备，烟道尘，石灰浆，石灰石悬浮液，滤液）
■垃圾焚烧设备（REA-设备，石灰浆，HCI洗涤水）
■钢厂（煤粉喷射，生铁脱硫，石灰石，硅，MgO2）
■造纸工业（高岭土，膨润土，滑石，石英，MgO2，CaCO2，漂白剂、NaOH）
■化学工业（酸，金属淤渣，碱，聚合物，Tio2淤渣，TiCI4，FeCL2，强碱液）
■气动输送（砂、石灰浆、玻璃、水泥、矿砂、石灰石、灰尘）
■肥料：硝酸铵，磷酸和磷酸溶液
