气动球阀

进口气动蒸汽球阀



PN320、PN420、PN500

1/2″~ 2″

AMISCO进口气动蒸汽球阀是由气动执行器和蒸汽球阀组合的气控阀门。

该阀的阀体由两部分组成，由阀杆带动阀球做90度旋转运动，依靠密封件和阀球的紧密连接可实现零泄漏，它只需要很小的转动力矩就能关闭严密，通过装配电磁阀、限位开关、过滤器、定位器等气动配件，可以远程端控制快速开关及调节，适用于安装在蒸汽管道中做切断、分配和改变介质流动方向的作用。

进口气动蒸汽球阀特性：

■全流道分体设计

■阀杆防吹出设计

■防静电装置

■防火安全特性

■自调整浮球

■V型球选型

AMISCO为所有流程应用程序提供了V形球阀控制选项。欲了解更多信息，请索取AMISCO V型球阀数据表。

■金属阀座选项

AMISCO金属阀座可用于高温和研磨条件。欲了解更多信息，请索取AMISCO金属阀座阀门数据表。

进口气动蒸汽球阀设计特点：

蒸汽球阀

>阀杆的防爆出设计

阀杆采用一体式带凸肩结构设计，可确保更换填料或腔体内异常升压时，阀杆不会被介质吹出。同时，在介质压力作用下，阀杆的凸肩具有倒密封功能。

>填料密封结构

阀杆处采用多层次密封结构设计，填料采用V型密封结构，中间采用0型圈或阀杆护套，下端采用止推垫片。在填料压板的压紧力和管道介质里的共同作用下，可有效的确保密封。

〉锥形密封设计的阀杆

所有阀门都标配直接安装执行机构功能和我们的专利活载高循环锥形阀杆密封设计。

在有效的磨损补偿方面，阀杆的楔入作用远远优于扁平阀杆设计。

〉防静电装置

采用在阀杆。上设置弹簧加钢珠结构，可有效的保证阀体、阀球、阀杆之间的静电流通，使静电通过阀体、管道引出，避免静电火花可能引起的火灾或爆炸等危险。

>防火结构设计

防火设计符合API607、BS6755等标准要求。再加上选择合适的密封材料。可以有效的控制阀门的内漏和外漏，阻止火灾的进一步蔓延。

>阀座的可靠密封

阀座采用进口材料弹性密封结构设计。当介质压力较小时，阀座与阀球接触面积小，接触处会发生较大的比压，确保可靠密封。当介质压力较大时，随着密封面的弹性变形，阀座与阀球的面积增大，阀座能承受较大的介质推力而不至于损坏。

>防止误操作

设置了带孔的90°开关定位片，根据需要可以加销轴或锁片，防止误操作。阀杆头部结构可采用双"D"扁形或方形设计，当阀门开启时，手柄与管道平行，当阀门关闭时，手柄与管道垂直，能够确保阀门的开关指示不会发生错误。

〉直装式安装平台

整体铸造的顶部安装平台确保执行器的安装，消除执行器长期持续运行时产生松动，在管道承压状况下可方便安全地拆卸执行器。安装平台设计符合ISO 5211标准。

气动执行器

〉齿轮齿条双活塞对称结构设计，动作快速平稳，精度高，输出功率大，通过简单的改变活塞装配位置可得到反向旋转。

〉挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟隆涂层），使用寿命更长，摩擦系数低。

〉一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。

〉组合式预符荷安全弹簧组，不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

〉外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是精确方便，调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

〉多功能位置指示器，现场可视化指示，符合VID/VIE3845、NAMUR标准槽，能安装并输出所有附件，如限位开关盒、电气定位器、位置传感器。

〉奇缘接口符NRMAR标准，可直接安装NUMAR标准电磁阀。

〉齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦，并且增加润滑，使其低摩擦，长寿命。

〉所有的紧固件均采用不锈钢材料，长期抗腐蚀。

〉连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。

进口气动蒸汽球阀的技术数据：

阀体规格
•阀体结构		全通径分体式法兰球阀
•尺寸范围		1/2”〜12”（DN15〜DN300）
•端部连接		法兰RF、RJ、FF、FM、
•压力等级		ANSI 150LB、300LB
•温度范围		-20 to +280 ℃
•阀体材料		WCB, 316L S/S, Titanium, Duplex, Hastelloy C,Alloy 20
•阀座材料		标准：PTFE 选项：TFM 1600、RPEEK、碳填充PTFE、Delrin、UHM-VPE、Flex-Metal TM、金属阀座等。
•阀芯形式		O型球形阀芯
•流量特性		近似快开型
•动作范围		0~90°
•死区		≤1%（可调）
•阀体标准		ANSI B16.34、 ANSI B16.5、 ANSI B16.10. API 6D、 API 509、API 607 4th Edition
气动执行器规格
•缸体属性	一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。
•端盖属性	一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。
•缸体表面涂层	挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟龙涂层），使用寿命更长，摩擦系数低。
•证书/使用标准	连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。
•输出扭矩	8um~10000um
•控制气源	经过滤的压缩空气，无需润滑油，有润滑油的情况下润滑油必须适合NBR
•气源压力	最小气源压力3bar（40psi），最大气源压力8bar（120psi）
•介质环境温度	标准：-20℃~+80℃、低温：-40℃~+80℃、高温：-15℃~+150℃
•旋转行程	90°、120°、135°、180°、双向±5°调节
•安装法兰	DIN/ISO5211、DIN3337
•标准型	铝合金外壳硬质阳极氧化处理，可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等
•全系列符合IEC61508规定，并通过安全完整性等级SIL3认证。
•通过德国莱茵TUV认证机构的ATEX、CE认证

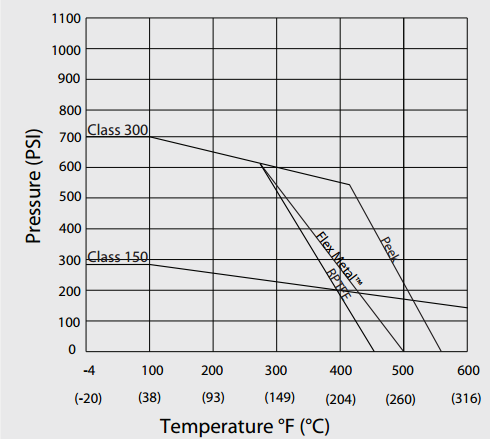

进口气动蒸汽球阀 压力温度等级：

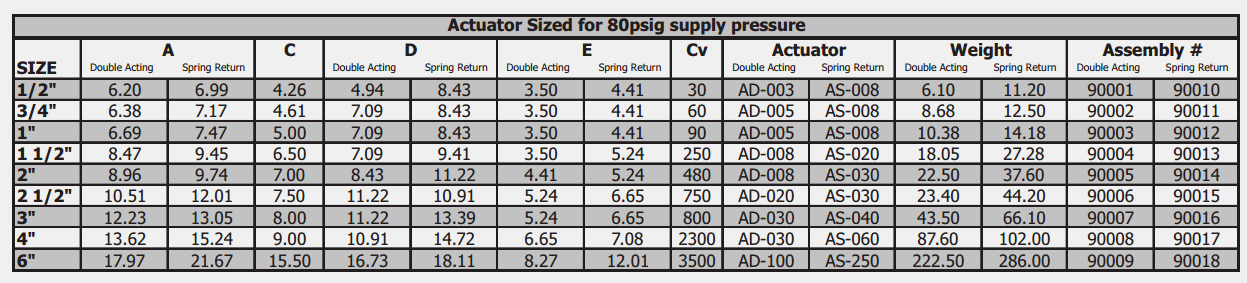

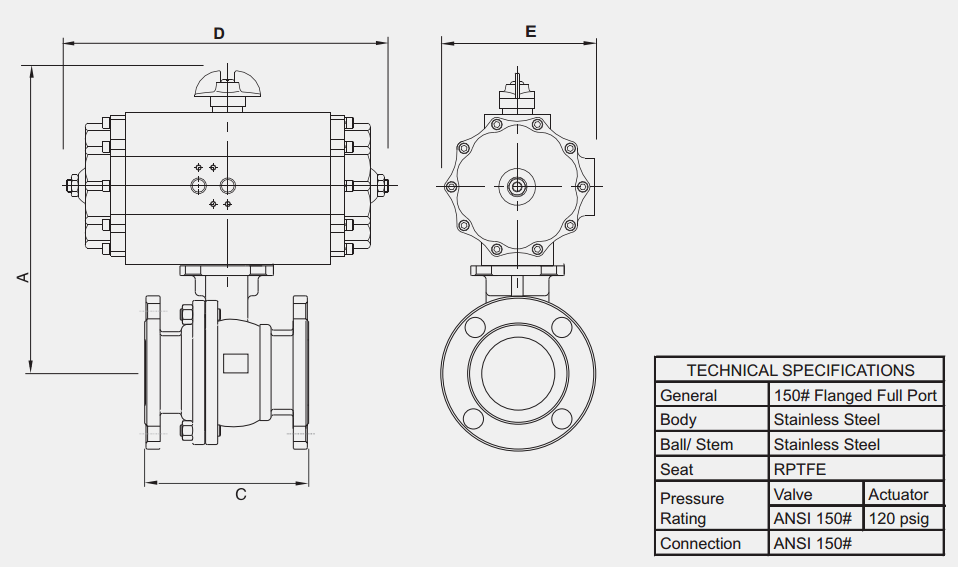

进口气动蒸汽球阀 外形尺寸：
