气动球阀
进口气动卫生级无滞留球阀
PN320、PN420、PN500
1/2″~ 2″

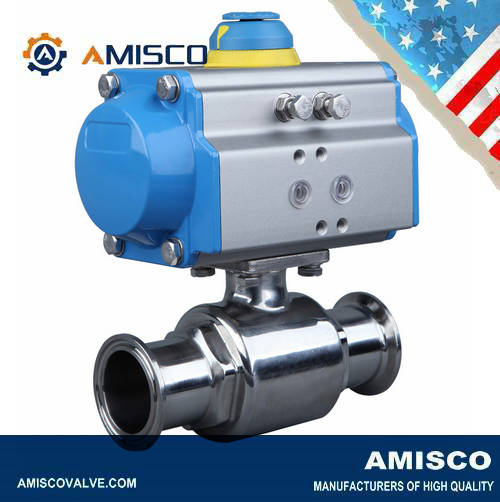

AMISCO进口气动卫生级无滞留球阀是由气动执行器和无滞留卡箍球阀组合的气控阀门。
该球阀不但具有三片式球阀所具有的灵活性，还有这比常规卫生级球阀更高的制造工艺，因此能够满足更多客户的使用要求。
AMISCO进口气动卫生级无滞留球阀由不锈钢（304/316L）经过CNC精密加工而成，内外表面都经过抛光处理，光洁度到底Ra0.6um。还可根据客户现场要求，进行不同等级的禁油脱脂。该产品在锂电池浆料输送，高纯度气体输送以及矿泉水、啤酒、牛奶等不同等级工况上得到广泛应用并受到了客户的一致好评。
管内径
超清洁型球阀的阀芯和连接端面与配对的管路系统具有相同的内径。
这些阀能最大程度降低压力损失和提高流通能力，同时提供平滑的流量特性
加工过程
为了防止部件污染，无滞留球阀是在溶液中清洁、组装和包装的，所以可以在高清洁度的系统中使用。
压力等级：
最大:1000 psi WOG
(取决于连接形式)
连接形式：
快速卡套连接
延长管连接
连接形式可以互换
球体
AMISCO球体经过精确的加工和镜面抛光，具有双向气泡级密封和低扭矩的特点。
阀座
AMISCO在阀座中引入了一体式阀座和密封设计，保证双向密封并提供了最低扭矩。
阀座选择
可供选择的阀座材料例如TFM/600，能满足许多工况。标准的纯PTFE阀座能满足大
多数需求。根据要求也可以选配其它阀座形式，如阀体间隙填料等。
内外表面精度抛光
AMISCO无滞留球阀的阀体及部件都是由CNC精密加工而成，阀体的内外表面都经过高精度抛光处理，内表面光洁度达到Ra0.6um，外表面光洁度达到Ra0.8um，可以满足超清洁应用要求。
严格的组装过程
为了防止无滞留球阀污染，其生产加工出来的所有部件都需要在超声波清洗池里用特殊溶液进行脱油脱脂，并在指定的洁净室内进行组装调试，确保每台生产出来的球阀都可以在超清洁的系统中使用。
全包覆式密封
AMISCO的无滞留球阀的密封形式都是全包覆式密封。保证双向密封的同时，全包覆式密封可以填充阀腔内部的空隙，使介质无法在阀腔内部滞留，以达到清洁阀腔和管道的目的。
一体式安装平台
一体式安装平台安装面符合ISO 5211标准，可以保证执行器的正确安装，使执行器在高速转动和连续载荷时不需要移动，即使阀门处于满压力工作状态时，执行器也可以被安全便捷的拆除。
进口气动卫生级无滞留球阀 工艺处理：
1、机械研磨Mechanically polished（MP）
使用金属抛光轮以精密研磨方式取出表面金属杂质形一个绸缎般光滑的表面。
2、电解抛光(Electro-polished EP)
通过电抛，去除金属表面的尖刺与平滑凹处，可以改善表面形态及结构，形成一层封闭的氧化铬膜，提高管道的抗腐蚀性。ASMICO的卫生球阀在做电抛前都先做机械抛光(机械抛光必需是研磨抛光)，这样才能使产品表面更光滑，杜绝死角。
3、光亮退火( Bright Annealing)简称BA
制作阀体的不锈钢材料在线加热至1050℃后置于氢气保护下快速冷却至100℃以下。一方面消除内部应力，另一方面在管道表面形成一层钝化膜，以提高管道的抗腐蚀能力。
4、酸洗或钝化 Asid cleaning & Passivated(AP)
管道经边酸洗或钝化，可去除表面残存的颗粒。在产品表面生成一种非常薄的、致密的、覆盖性能良好的，能牢固地附在金属表面上的钝化膜，提高抗腐蚀性。
进口气动卫生级无滞留球阀 技术数据：
|
阀体规格 |
||
|
•尺寸范围 |
1/2”~36”（DN15-DN900） |
|
|
•端部连接 |
凸面和环连接、对焊连接、变径法兰、承插焊连接 |
|
|
•工作压力 |
PN10、PN16、150LB |
|
|
•温度范围 |
-30℃~+200℃ |
|
|
•阀体材质 |
CF8、CF8M、CF3、CF3M |
|
|
•密封面材质 |
PTFE、食品级PTFE、PEEK、TFM4215、金属喷涂 |
|
|
•设计标准 |
ASME B196.34 |
|
|
•结构长度 |
ASME B16.10 |
|
|
•检验与测试 |
MSS SP-61.ARI598、ANSI/FCI Class VI |
|
|
气动执行器规格 |
||
|
•缸体属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•端盖属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•缸体表面涂层 |
挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟龙涂层），使用寿命更长，摩擦系数低。 |
|
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
|
•输出扭矩 |
8um~10000um |
|
|
•控制气源 |
经过滤的压缩空气，无需润滑油，有润滑油的情况下润滑油必须适合NBR |
|
|
•气源压力 |
最小气源压力3bar（40psi），最大气源压力8bar（120psi） |
|
|
•介质环境温度 |
标准：-20℃~+80℃、低温：-40℃~+80℃、高温：-15℃~+150℃ |
|
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
|
•标准型 |
铝合金外壳硬质阳极氧化处理，可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
|
•全系列符合IEC61508规定，并通过安全完整性等级SIL3认证。 |
||
|
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
||

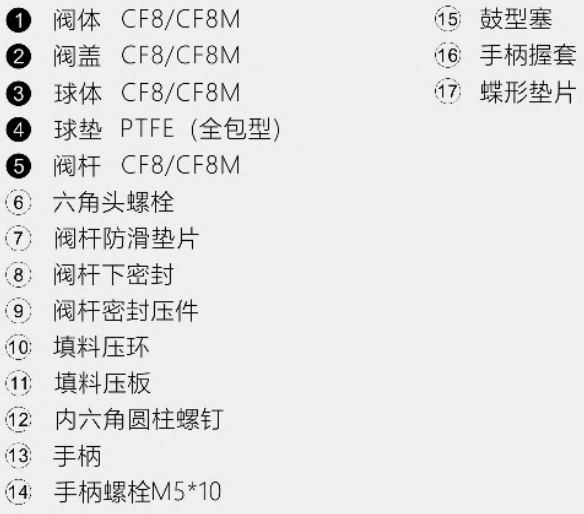

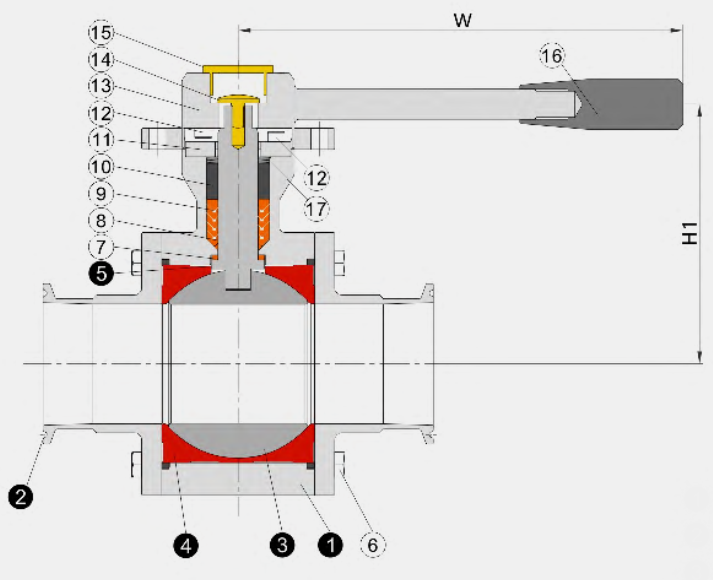

进口气动卫生级无滞留球阀 零部件材质：

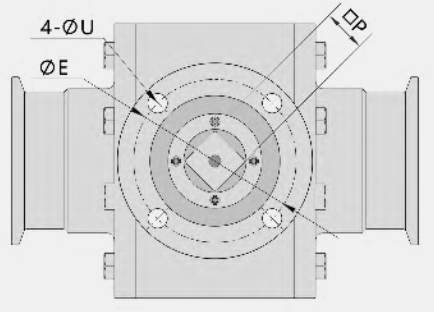

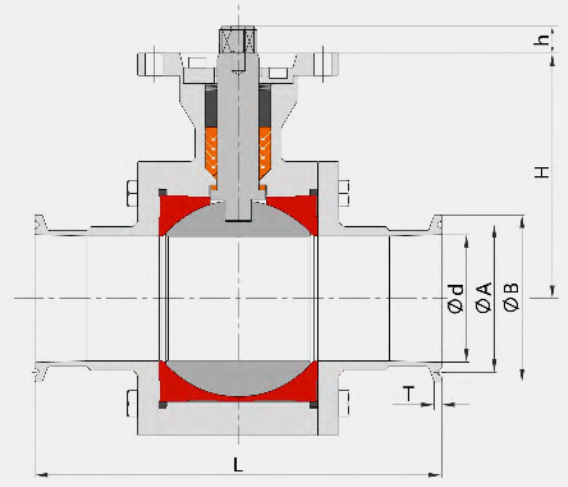

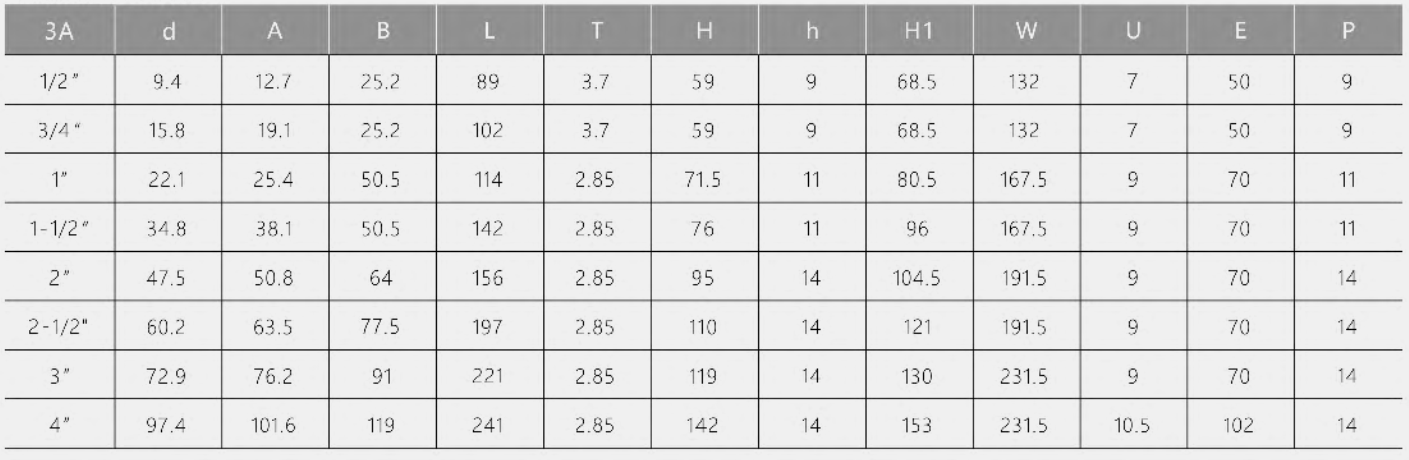

进口气动卫生级无滞留球阀 外形尺寸：
