气动球阀
进口气动高温球阀
PN320、PN420、PN500
1/2″~ 2″
AMISCO进口气动高温球阀是由气动执行器和低温球阀组合的气控阀门。
高温球阀表面采用先进的喷涂技术，通过针对高温工况条件的处理，该阀最高可耐593℃，球体和阀座经过配对研磨，整个密封面的所有密封区域均经过精密研磨，可满足苛刻高温的工艺条件。
进口气动高温球阀 设计特点：
阀体
阀杆组件

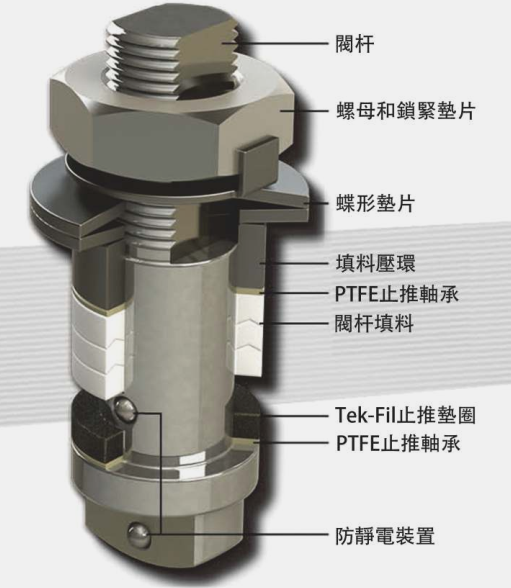

AMISCO进口高温球阀的阀杆具有承载重负荷、高品质特点，阀杆采用双“D”结构连接球体和操作机构。阀杆与球体精确配合，所有AMISCO阀杆都由阀体内部装入，防吹式阀杆的设计增大了安全性。
阀杆设计
AMISCO进口高温球阀的阀杆坚固，大直径阀杆为活动载入式，自我调节密封。利用蝶形垫片，可自行调节补偿因温度和磨损密封造成的松紧程度，禁止采用手动调节式而造成密封和阀座的磨损。采用鞍形锁紧垫片，可防止自控频繁开关应用下的螺母松扣。
球体支撑

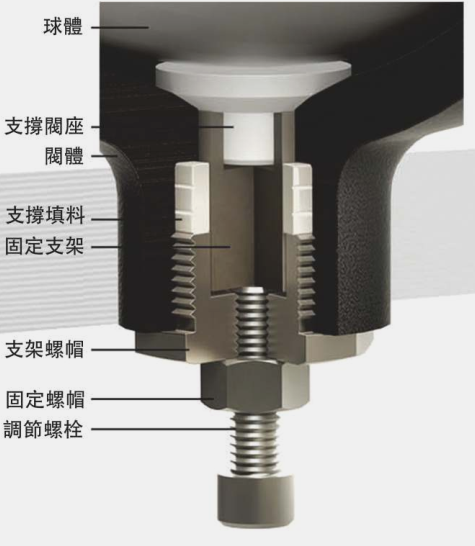

对于大尺寸的阀门，AMISCO提供独特的固定式设计。此设计能防止阀座受损并支撑球体，可确保磨损小，操作扭矩小，能延长使用期限。此种设计极大地提高了阀门性能，且较比以前传统的固定式连接要经济实用。
球体
球体精密加工，且经过镜面抛光，确保零泄漏，操作扭矩小。此外，还有一个额外增加的安全特性，即每个球体阀杆槽中设有一个孔，当阀门处于开启位置时，可使阀腔和流体之间的压力均等。
防火安全-API607第四版认证

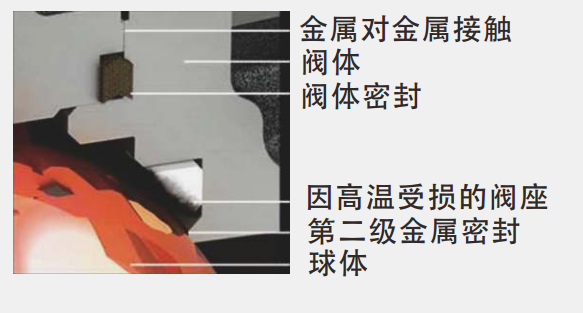

法兰式系列阀门可提供石墨阀杆密封，达到最高级别的防火安全标准。如在一次焰火中，过高的温度破坏了弹性阀座，球体会与金属阀座直接接触，形成第二级金属与金属的密封。阀体密封有不锈钢和石墨构成的不锈钢丝缠绕垫圈，能防止泄漏。石墨阀杆填料能防止阀杆泄漏。
进口气动高温球阀 技术数据：
|
阀体规格 |
||
|
•尺寸范围 |
1/2”~36”（DN15-DN900） |
|
|
•端部连接 |
凸面和环连接、对焊连接、变径法兰、承插焊连接 |
|
|
•工作压力 |
CLASS 150~4500 |
|
|
•温度范围 |
-30℃~+593℃ |
|
|
•阀体材质 |
WCB、CF8、CF8M、A105、F22、F91、F316 |
|
|
•密封面材质 |
镀硬珞、氮化-堆焊司太立、喷涂碳化钨、喷涂镍基合金、喷涂司太立、DEVLON、PCTFE |
|
|
•设计标准 |
ASME B196.34 |
|
|
•结构长度 |
ASME B16.10 |
|
|
•检验与测试 |
MSS SP-61.ARI598、ANSI/FCI Class VI |
|
|
气动执行器规格 |
||
|
•缸体属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•端盖属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•缸体表面涂层 |
挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟龙涂层），使用寿命更长，摩擦系数低。 |
|
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
|
•输出扭矩 |
8um~10000um |
|
|
•控制气源 |
经过滤的压缩空气，无需润滑油，有润滑油的情况下润滑油必须适合NBR |
|
|
•气源压力 |
最小气源压力3bar（40psi），最大气源压力8bar（120psi） |
|
|
•介质环境温度 |
标准：-20℃~+80℃、低温：-40℃~+80℃、高温：-15℃~+150℃ |
|
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
|
•标准型 |
铝合金外壳硬质阳极氧化处理，可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
|
•全系列符合IEC61508规定，并通过安全完整性等级SIL3认证。 |
||
|
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
||
进口气动高温球阀 工艺简介：
喷涂工艺
金属阀座阀门选择合适的表面硬化处理技术，是克服各种严酷工况的关键。这些
表面除了保持密封性能，还必须抵抗磨损和腐蚀。表面硬化的过程也必须是符合
精确的基材附着力，耐腐蚀和热稳定性。不同的表面处理方法，在表面涂层新材
料的外层表面上生成的性能也不同。
|
涂层工艺 |
超音速火焰喷涂（HVOF） |
高温热喷涂 |
||
|
涂层材料 |
Cr3C2（碳化珞钼） |
WC-Co（碳化钨） |
Stelite.20 |
Ni60（火焰喷涂） |
超音速火焰喷涂(HVOF)
超音速火焰喷涂是利用丙烷等燃烧气体在燃烧产生的高温高压，形成超音速的火焰气流(温度可达到3000C。速度可高达1400~1700，m/s)，硬质合金粉末 在高速火焰气流的带动下，产生高速运动喷向工件， 形成的涂层具有空隙低、结合强度大、硬度高，残留应力小，表面光洁度好等优点，另外，超音速喷涂时，基本材料不需要进行高温加热，因此基本材料不会发生热变形。
高温热喷涂
高温热喷涂是在热喷涂的过程中同时对基体加热，使涂层在基体表面熔化，形成硬质合金表面熔融层的方法，形成的涂层不是一种纯粹的覆盖涂层，而是一种金属与基础材料的共融层 ，结合强度高 (可达400Mpa) 速运喷向工件。

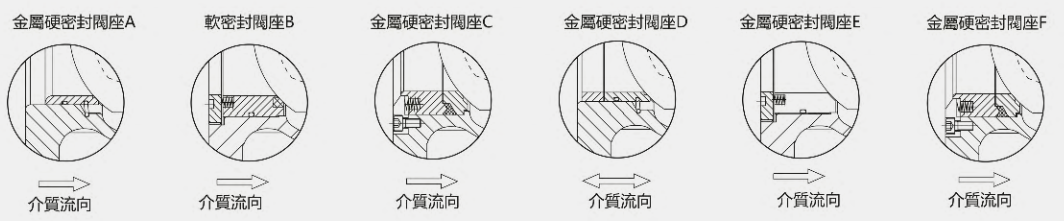

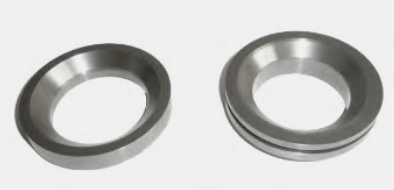

进口气动高温球阀不同的密封形式：
|
密封类型 |
金属硬密封阀座A |
软密封阀座B |
金属硬密封阀座C |
双向硬密封阀座D |
金属硬密封阀座E、F |
|
阀座 |
304/316+司太立合金 |
304+PTFE/316+PTFE |
304/316+司太立合金 |
304/316+司太立合金 |
304/316+司太立合金 |
|
弹簧 |
17-4PN/316 |
17-4PN/Inconel |
17-4PN/316/Inconel |
17-4PN/316 |
17-4PN/316 |
|
O型圈 |
氟橡胶 |
氟橡胶 |
石墨 |
氟橡胶 |
高温氟橡胶 |
|
填料 |
PTFE |
PTFE |
石墨 |
PTFE |
石墨 |
|
球表面硬化处理 |
镀硬珞、氮化、喷涂WC、喷涂STL |
镀硬珞、氮化 |
氮化、喷涂WC、喷涂STL |
镀硬珞、氮化、喷涂WC、喷涂STL |
镀硬珞、氮化、喷涂WC、喷涂STL |
|
适用的温度范围 |
-29℃~150℃ |
-29℃~150℃ |
-29℃~350℃ |
-29℃~150℃ |
-29℃~250℃ |
|
适用的介质类型 |
水、油、气、固体颗粒、悬浮 |
水、油、气、 |
气、固体颗粒 |
水、油、气、固体颗粒、悬浮 |
水、油、气、固体颗粒、悬浮 |
|
密封类型 |
双向硬密封阀座D |
双向硬密封阀座D |
金属硬密封阀座E、F |
|
阀座 |
304/316+司太立合金 |
304/316+司太立合金 |
304/316+司太立合金 |
|
弹簧 |
17-4PN/316 |
17-4PN/316 |
17-4PN/316 |
|
O型圈 |
氟橡胶 |
氟橡胶 |
高温氟橡胶 |
|
填料 |
PTFE |
PTFE |
石墨 |
|
球表面硬化处理 |
镀硬珞、氮化、喷涂WC、喷涂STL |
镀硬珞、氮化、喷涂WC、喷涂STL |
镀硬珞、氮化、喷涂WC、喷涂STL |
|
适用的温度范围 |
-29℃~150℃ |
-29℃~150℃ |
-29℃~250℃ |
|
适用的介质类型 |
水、油、气、固体颗粒、悬浮 |
水、油、气、固体颗粒、悬浮 |
水、油、气、固体颗粒、悬浮 |
