气动球阀
进口气动薄型球阀
PN320、PN420、PN500
1/2″~ 2″

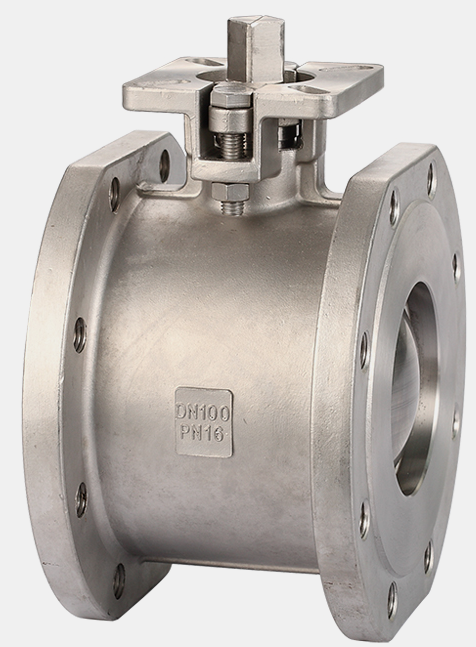

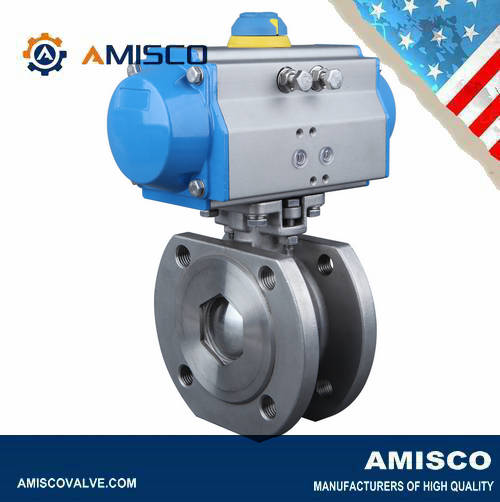

AMISCO进口气动薄型球阀是由气动执行器和薄型球阀组合的气控阀门。
AMISCO进口气动薄型球阀的阀体比一般法兰球阀结构短，因其结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小，非常适合在同一管路需要多台数量球阀的场合上使用。
气动执行器为齿轮齿条式双活塞设计，作用形式分为双作用（气源失效保持原位）和单作用（气源失效复位），产品全面符合ISO 5211，DIN 3337和CD/VDE3845，MAMUR等国际标准，最高工作压力可达10bar，标准行程为90°，可以±5°角调节度，执行器的缸体及密封件，可按客户实际要求选择防腐、高温、低温等场合应用材料。
进口气动薄型球阀 特性：
■防火、防静电设计
■阀杆防爆出装置
■阀球上设计有压力平衡孔
■体积精小、经济实惠
■球体可做成O型和V型两种
■安装便捷、易维修
■双层阀杆填料与对压碟型弹片装置
进口气动薄型球阀 特点：
〉O型圈第二重阀杆密封设计
阀杆受到球阀传递来的介质推力时。O型圈可避免阀杆阀体直接摩擦，并且在低压使用时还能起到杆部密封的辅助作用。
〉多层V型圈填料，阀杆密封零泄漏设计
阀杆为V型填料密封结构，变形更充分，可以更有效的将轴向的压紧力转化成阀体、阀杆和填料三者的径向密封，当有客户特别需要，防火应用需求时，可以将此零件材料变更为柔性石墨，其作用是当周围环境发生火灾时温度达到800℃以上时，不会破坏或烧毁仍能够保持密封的效果。
〉阀杆防爆出装置设计
阀杆于阀体的结构设置可以防止阀杆因阀腔内的压力升高而冲出阀体。
〉大薄片限制变形空间设计
在大薄片的前后各设一个同心圆定位结构的目的是，当装配阀体于阀盖结合的过程中，在初期阀盖挤压大薄片时，受挤压变形溢出的多余材料不能直接阻塞在阀盖将要进行铀向移动的空间内可使阀体和阀盖的端面充分结合，达到切实可靠的体盖密封效果
〉符合ISO5211标准的平台设计
根据ISO5211标准设计的驱动器安装平台，可以直接加装各类驱动器，并有两组PCD可供用户选择。
当客户特别需要。防火应用需求时可将大薄片材料变更为缠绕石墨垫，其特点是当周围环境发生火灾时温度达到800℃以上时，不会被破坏或烧毁，仍然能够保持密封的效果。
〉双层蝶形弹簧装置设计
预先压紧的两片蝶形弹片在阀杆出现微泄漏时会起到补偿作用，释放其预紧的变形再次压紧填料。
〉推力套环装置设计
阀杆在受到球体介质推力时，套环对填料起到推力和紧固作用，一个套环和填料可以提供无泄漏连接。
〉阀座防火结构设计
若使用现场发生火灾时，PTFE材料的阀座在800℃以上高温的影响下烧毁或气化时，由阀体上加工而成的辅助金属润座起密封作用。
进口气动薄型球阀 技术数据：
|
阀体规格 |
||
|
•尺寸范围 |
1/2”~8”（DN15-DN200） |
|
|
•端部连接 |
法兰 |
|
|
•工作压力 |
CLASS 150~600、1.6~4.0MPa |
|
|
•温度范围 |
-30℃~+180℃ |
|
|
•阀体材质 |
WCB、CF8、CF8M |
|
|
•密封面材质 |
PTFE、TMF1600 |
|
|
•设计标准 |
EN 12516-1/DIN 2633 |
|
|
•法兰接端 |
DIN 2635/DIN 2633 |
|
|
•检验与测试 |
EN 12266-1/API598 |
|
|
•壁厚 |
EN 12516-1 |
|
|
•防火测试 |
ISO 10497 |
|
|
气动执行器规格 |
||
|
•缸体属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•端盖属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•缸体表面涂层 |
挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟龙涂层），使用寿命更长，摩擦系数低。 |
|
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
|
•输出扭矩 |
8um~10000um |
|
|
•控制气源 |
经过滤的压缩空气，无需润滑油，有润滑油的情况下润滑油必须适合NBR |
|
|
•气源压力 |
最小气源压力3bar（40psi），最大气源压力8bar（120psi） |
|
|
•介质环境温度 |
标准：-20℃~+80℃、低温：-40℃~+80℃、高温：-15℃~+150℃ |
|
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
|
•标准型 |
铝合金外壳硬质阳极氧化处理，可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
|
•全系列符合IEC61508规定，并通过安全完整性等级SIL3认证。 |
||
|
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
||

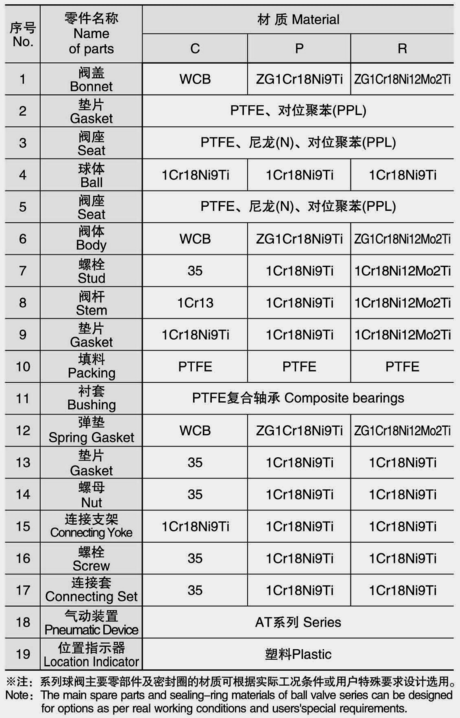

进口气动薄型球阀 零部件材质:

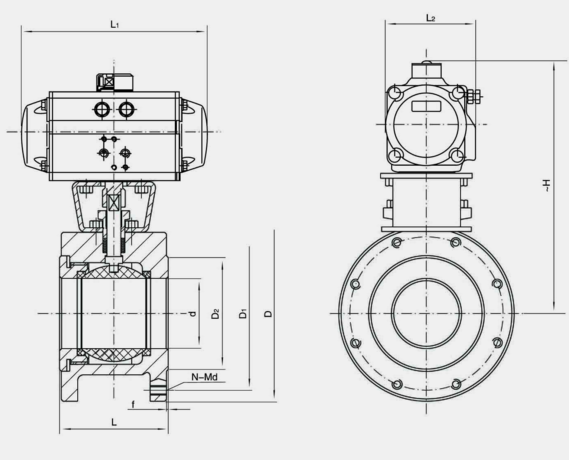

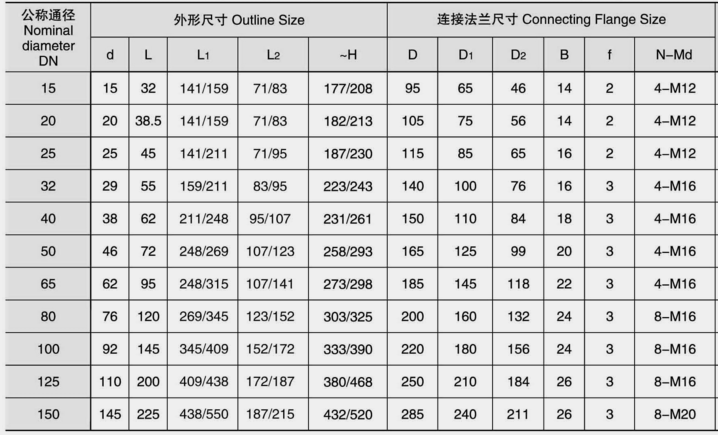

进口气动薄型球阀 外形尺寸：
