进口气动V型调节球阀

产品概述 (PN320、PN420、PN500,1/2″~ 2″)
>增强的线性反应
>优良的控制特性
>调节范围广
>流量大
>高压降
产品询价
产品详情

气动球阀

进口气动V型调节球阀



PN320PN420PN500

1/2~ 2

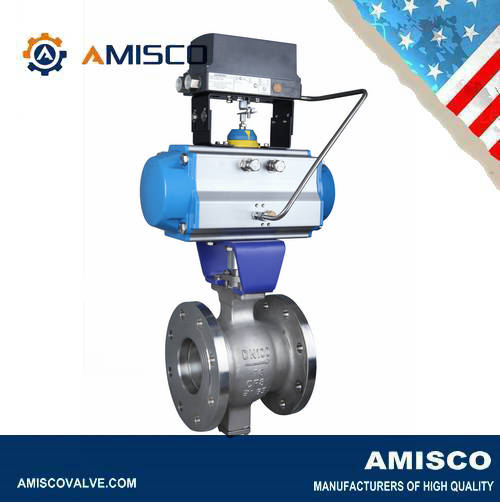

AMISCO进口气动V型调节球阀是由气动执行器和V型调节球阀组合的气控阀门。

AMISCO进口气动V型调节球阀为不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响。

该阀具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性。

防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构。

当法兰V型球阀关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,手动V型球阀特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

进口气动V型调节球阀 设计特点:



AMISCO进口气动V型调节球阀可提供出色的流量控制的功能。与其它公司提供的同等尺寸的截止阀和分段控制阀相比,该阀的结构更为紧凑,重量更为轻便,价格更为经济实惠。因装有先进的数控执行机构以及球阀固有的优势,阿米斯科V形控制阀对控制指令反应迅速。

该阀超过了六级密封等级,气泡关闭密封时为零泄漏。其它特点还包括超大的可调范围和重复性能,大流量,能在含有固体和纤维的流体中作业, 易于维护, 易与PLC界面和计算机指令相兼容等。 高品质的气动和电动控制执行机构非常耐用和高效。

增强的线性反应

由于线性设计的固有特性配合控制阀的特点,管道介质得以呈线性状流过管道系统。这种设计增强了对介质的控制,以及对控制指令的快速反应。

优良的控制特性

AMISCO的V形球能够对球阀下游提供预期的和精确的流量控制。这些切割精确的V形球体可与截止阀的控制性能媲美,且具有经济实惠,体积小,重量轻的球阀特点。

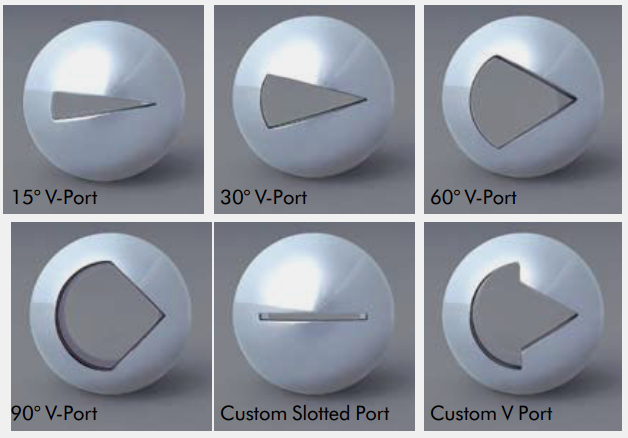

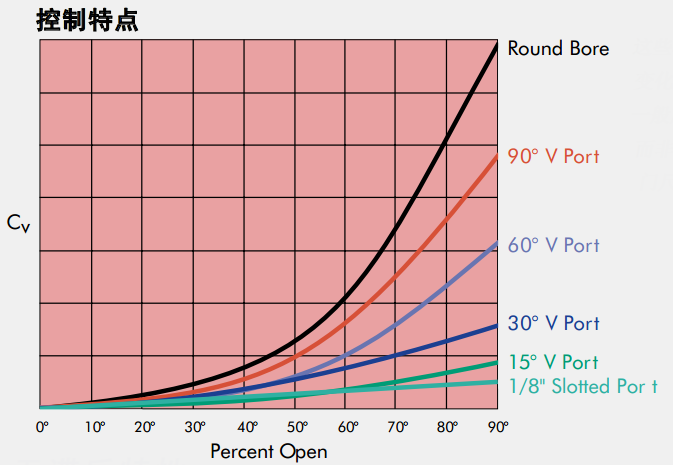

可提供多种V形端口和槽形端口的球体。标准端口球体和根据客户需求订制的球体见上图。 90°和60°端口球体,像标准圆孔球体一样,提供等百分比流量的特点。槽形球体和V形端口球体有一个小的打开角度,如15°球体,具有线性流体特征。中等角度V形端口阀,如30°球体,具有改进的等百分比流量特性。球体端口也可根据客户要求订制,以满足对特殊控制的需求。根据对工艺条件灵活设计, 并对球形稍做改变,即可改变阀门的Cv值和控制特点。

调节范围广

该球体特点为阀门在几乎关闭和全开位置都能控制流量。 虽然端口形状和阀门尺寸会影响到调节范围, 特色球体最小可调节范围为2001,并能超过8001。在常规的20%80%的开关范围内,流速具有较高的重复性。

流量大

控制阀提供最大化流量,与相同尺寸的截止阀比,实际上要大的多。控制球阀固有的形态,能提高流速,在很多应用中,即使球阀口径小于管道尺寸,亦可使用。球阀阀座与球的自洁功能可使球阀被用于泥浆和多纤维介质工况中。

高压降

此系列在提供无泄露操作的同时,在工艺上能够承受高压降。V形控制系列,能满足当今加工业对精确度的控制要求。极限压降对流体可高达500 psi,对蒸汽可高达300 psi。有关控制阀规格和压降范围, 请咨询工厂或经销商。

双向关闭气泡密封

V形控制球阀可提供六级双向关闭气泡密封, 符合FCI 702标准。

球体设计

所有AMISCO球阀的球体加工精密,外表镜面抛光,质地为实心不锈钢。如同 标准圆孔球一样, V形端口和槽形端口球体开孔边缘被倒成圆角,以减少阀座磨损,延长使用寿命。

控制阀在球体而不是在阀座上开孔 - 这有助于提高灵活性能,耐用性能和适应性能。

灵活性能: 可根据需要,从多种球体和阀座中做出选择。从标准球阀到V形端口控制阀的转换,仅需要更换球体,而所有其它阀门部件维持不变。

耐用性能: 控制阀的压降接受部分在于控制件的边缘部分。将实际的压降集中在球体V形开口边缘而不是集中在较软的阀座材质上,可大大提高产品的耐用性能。适用性能: 当需要更换阀座时, AMISCO球阀阀体可被方便地转至一边,进行在线更换。而竞争对手的阀门,由于阀座有切口,需用带有凹槽的特殊端盖以适应阀座。这些端盖不能在线更换阀座,而必须将整个阀门从管线上拆卸下来。 AMISCO球阀利用标准端盖和阀座提高了适用性。

无滞后特性

AMISCO控制阀系列的固有设计特点能够消除任何可预测到的滞后现象。这是节流控制的一个非常重要的特点。 AMISCO球阀的设计特点为球体和阀杆之间的紧密连接,阀杆直径越大,连接面积就越大。球和阀杆之间的连接面加工精密,公差极小,以减小可能产生的滞后。 设计的球体和阀杆无需手工互配,即可确保紧密连接。可在现场将标准球阀更换为V形端口控制阀。阀门与执行器的连接使用高负载支架和连接套。气动执行器的齿轮带有标准导向轴承,可以减少执行机构工作时产生的晃动。整个控制阀系列的连接件加工精确,公差较小。

阀杆密封和阀座

AMISCO球阀通过应用阀杆填料的设计,活动加载式密封,可自行调节的阀杆密封以及卓越的阀座结构,能够 阻止泄漏。与经久耐用的执行机构配套使用,将使V形控制阀的使用寿命大大超过其它同类型的控制阀。摩擦系数低,防腐防锈性能好,使AMISCO球阀更为耐用。

阀座选择

阀座材质选择范围广泛,可满足多种需求。阀座包括RPTFE TFM,不锈钢/PTFE(50/50) UHMWPE PEEKTek-Fil阀座,具有耐高温高压的特性。

亦可提供金属阀座和其它材质阀座,具体请咨询工厂。

气动执行机构

精确气动控制流量

AMISCO的气动控制执行机构装有先进的电气或气动定位器用以精确定位阀门。控制器与 的V形控制球体一起提供优异的流量控制。AMISCO电气定位器具有先进的通讯和精确判断。监控器系列气动执行机构是齿条齿轮式的,对置气缸执行机构集合设计先进性能优异等特点于其集中可靠的产品线上。

监控系列气动执行机构具有以下特点:

• 双执行和弹簧复位部件。

• 手动操作。

• 高可视性阀门位置指示。

• 外部调节多方向行程限位。

• 阀门安装根据ISO5211标准无需外部管道,配件根据NAMUR标准安装。

• 配有弹簧的弹簧复位部件操作安全、简便减少需要的空间。弹簧复位部件与双执行部件尺寸相同。

• 空气压力为116psi(8 bar)

• 尺寸为48的执行机构为1/8’’NPT螺纹气动端口连接。

• 永久润滑气缸,气缸环及配件。

• 可互换的模块定位部件及配件。

• 球体,阀杆及轴之间紧密的连接滞后性很低。

进口气动V型调节球阀 技术数据:

阀体规格

•尺寸范围

1”~20”

•端部连接

法兰

•工作压力

CLASS 150~600

•温度范围

软密封:-20~+200℃ 硬密封:-60~+350

•阀体材质

WCBCF8CF8MCF3M

•密封面材质

镀硬珞、氮化-堆焊司太立、喷涂碳化钨、喷涂镍基合金、喷涂司太立、DEVLONPCTFE

•密封等级

FCI 70-2 V级、VI

•配套附件

电气阀门定位器、电磁阀、阀位开关、空气过滤减压器

•法兰标准

ASME B16.5

•压力-温度额定值

ASME B16.34.2003 ISO 7005-1

•结构长度标准

ISA S75.04-1995IEC/DIN534-3-2

密封与强度试验

GB/T 4213-2007

气动执行器规格

•缸体属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•端盖属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•缸体表面涂层

挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。

•证书/使用标准

连接部分符合全新国际标准规范ISO5211DN3337(F03-F25)使用产品安装具有互换性、通用性。

•输出扭矩

8um~10000um

•控制气源

经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR

•气源压力

最小气源压力3bar40psi),最大气源压力8bar120psi

•介质环境温度

标准:-20~+80℃、低温:-40~+80℃、高温:-15~+150

•旋转行程

90°、120°、135°、180°、双向±5°调节

•安装法兰

DIN/ISO5211DIN3337

•标准型

铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等

•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。

•通过德国莱茵TUV认证机构的ATEXCE认证

V型球体工艺处理:

1、表面镀硬铬:球体表面镀硬铬,常用普通介质硬密封工艺

2、表面喷焊司太立合金:腐蚀性介质常用工艺

3、表面喷碳化钨:固体颗粒性介质及要求长寿命工况

4、表面离子氮化:一般固体颗粒介质

5、小流量缺球:DN25以内要求精确调节流量的普通介质

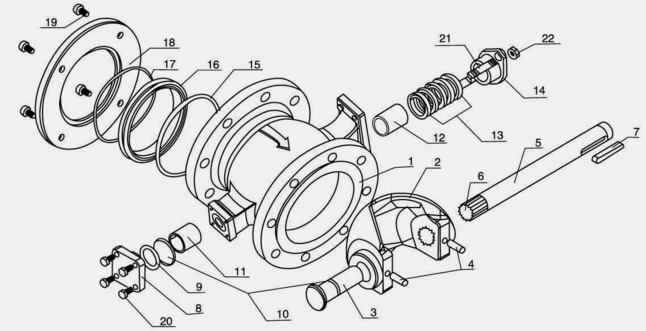

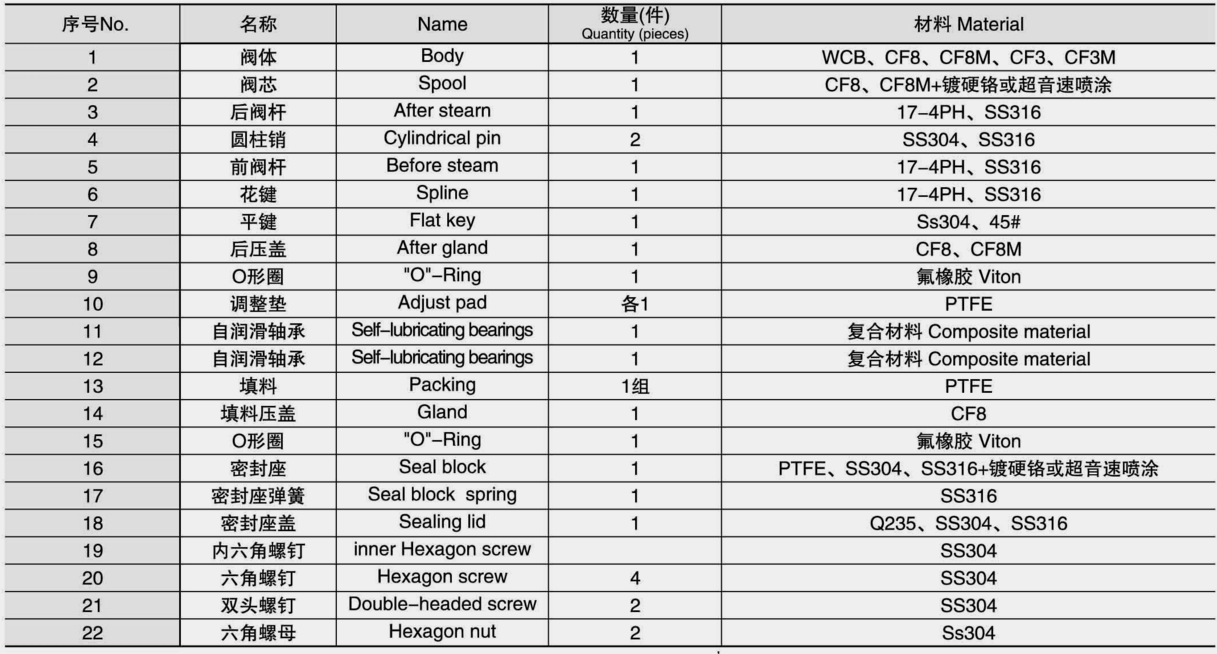

进口气动V型调节球阀 零部件材质:

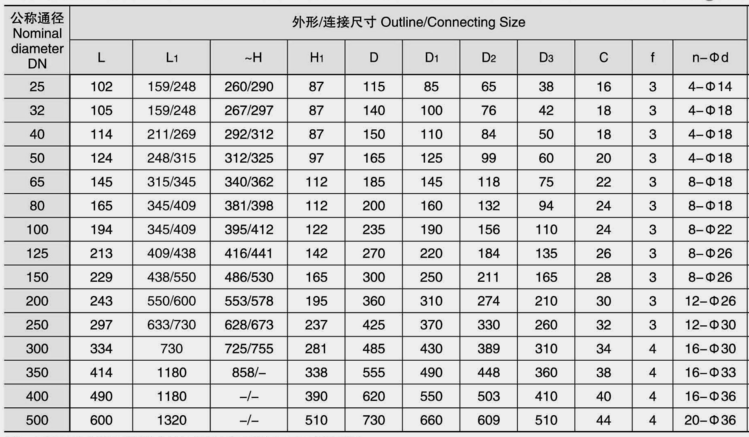

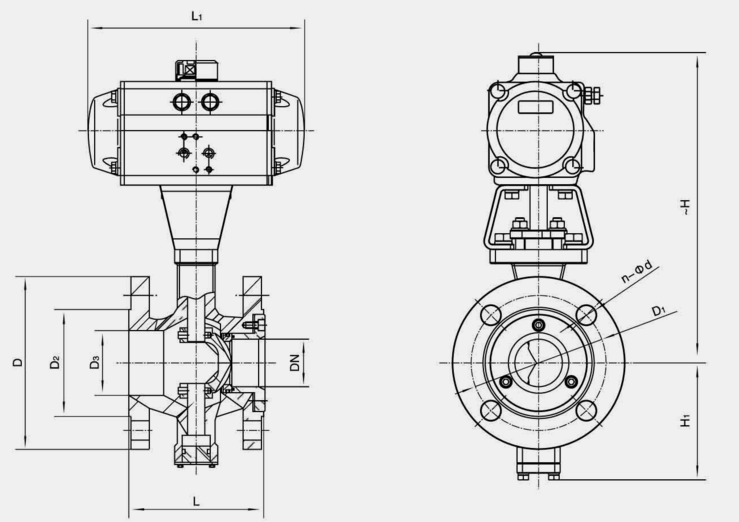

进口气动V型调节球阀 外形尺寸:

进口气动V型调节球阀 应用:

温度控制 阀门可达到关闭六级密封,是用于蒸汽和温度控制的理想选择。

流量控制 V型控制系列球阀的流量大,可根据预期范围调整流量和重复性,是用于流量控制的理想选择。

蒸汽控制 V形控制系列球阀能够提供气泡级关闭密封,利用AMISCO自动加载智能阀杆设计,消除了出口端泄漏这类典型问题以及类似截止阀等蒸汽控制阀所存在的阀杆泄漏问题。

气穴现象 在应用中,如可能存在气穴现象,应将阀门球体V形开口一端安装在阀门出口端,以防止阀体损坏。

液位控制和用于PH(酸碱度)工况 AMISCO控制执行机构与标准圆孔球体球阀配套使用,是用于这些工况的理想选择。

堵漏装置 加长的阀杆密封设计可以防止代价高昂的停工修复时间,并能提供双重阀杆密封。另可增加一个圆珠头止回阀,用于注入密封剂。





下一个产品:进口气动薄型球阀
