进口气动三通高压球阀

产品概述 (PN320、PN420、PN500,1/2″~ 2″)
>符合API 607防火认证
>阀杆双层VTON填料,符合TuTa标准
>球体渗氮处理,耐摩擦,工作寿命更长
>阀杆防脱出轴
>防静电设计
>防火安全特性
>自我调节阀杆密封
产品询价
产品详情

气动球阀

进口气动三通高压球阀



PN320PN420PN500

1/2~ 2

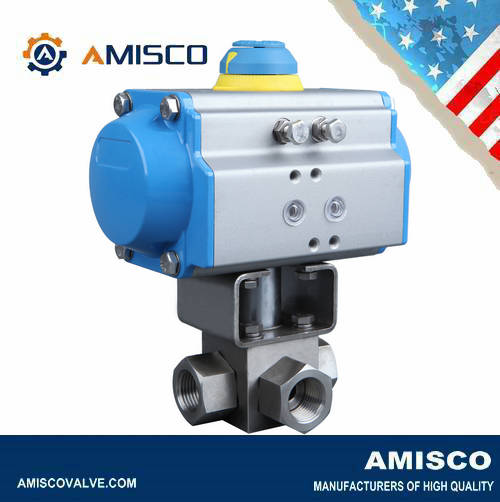

AMISCO进口气动三通高压球阀是由气动执行器和三通高压球阀组合的气控阀门。

AMISCO提供气动高压三通球阀,可承受5800PSI的压力。该阀适用液压油在内的许多工艺流体。

阀体有碳钢和不锈钢两种材质。端部连接是NPT标准,但可与SAEBSP螺纹一起订购。该阀门为全流道,尺寸为1”。

进口气动三通高压球阀 特性:

三通高压球阀

■符合API 607防火认证

■阀杆双层VTON填料,符合TuTa标准

■球体渗氮处理,耐摩擦,工作寿命更长

■阀杆防脱出轴

■防静电设计

■防火安全特性

■自我调节阀杆密封

■球阀密封圈及轴向密封均采用欧洲纳米级精度加工标准并注射模,配合精度更高,阀门零泄漏。

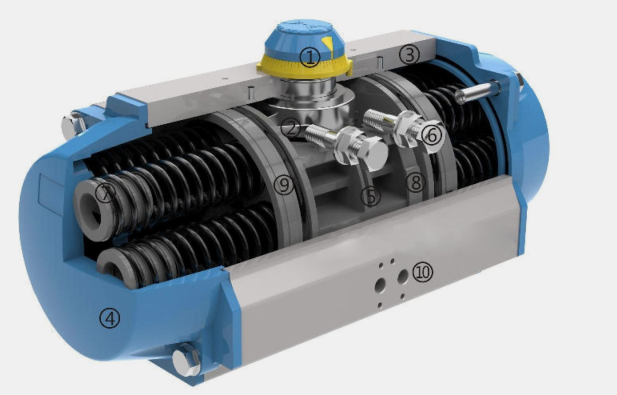

气动执行器



■指示器符合VID/VIE3845 NAM UR标准,便于安装限位开关、定位器等附件。

■镀镍合金钢一体式锻压输出轴的设计符合NAMURISO5211. DIN3337标准。特殊标准可根据客户要求去定制。

■缸体由优质铝合金挤压成形,表面进行硬质阳极氧化处理、特氟龙涂层。

■端盖铝合金压铸,表面阳极硬化处理、金属聚酯涂层。

■活塞采用铸铝硬质氧化处理

■调节螺栓由两个独立行程调节螺栓可以方便精确的在±5。以内调整阀门的开合角度。

■弹簧采用优质弹簧钢,预压装配。能方便的拆卸或改变弹簧数量满足不同的力矩输出范围。

■活塞环采用低摩擦、长寿命复合材料,维修更换方便。

■常温下密封使用丁腈橡胶,高温和低温工况下,根据客户要求使用特殊的密封。

■气源接口符合NAM UR标准,可直接安装NAM UR标准电磁阀。

■所有紧固件均采用不锈钢材料。

进口气动三通高压球阀 技术数据:

阀体规格

•尺寸范围

1/2”2DN15DN50

•流向

L形、T

•端部连接

螺纹式、焊接式、卡套式

•压力等级

PN320PN420PN500

•温度范围

-29+280

•阀体材料

CF8CF8MWCB

•阀球材质

304316316L

•密封材质

POMPEEK

•检验标准

API598AVS IB16.34ISO05208

气动执行器规格

•缸体属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•端盖属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•缸体表面涂层

挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。

•证书/使用标准

连接部分符合全新国际标准规范ISO5211DN3337(F03-F25)使用产品安装具有互换性、通用性。

•输出扭矩

8um~10000um

•控制气源

经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR

•气源压力

最小气源压力3bar40psi),最大气源压力8bar120psi

•介质环境温度

标准:-20~+80℃、低温:-40~+80℃、高温:-15~+150

•旋转行程

90°、120°、135°、180°、双向±5°调节

•安装法兰

DIN/ISO5211DIN3337

•标准型

铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等

•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。

•通过德国莱茵TUV认证机构的ATEXCE认证

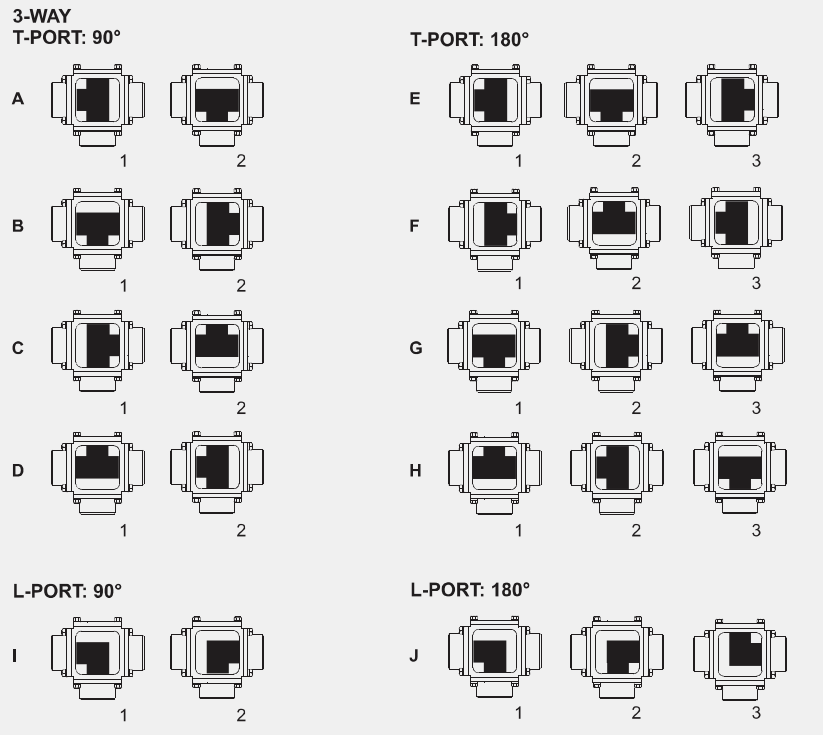

进口气动三通高压球阀 流向图:

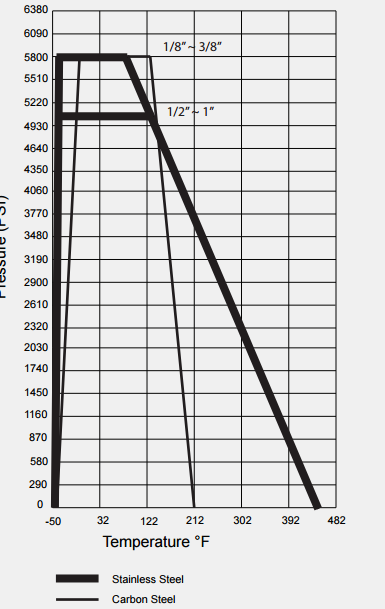

进口气动三通高压球阀 压力温度图:

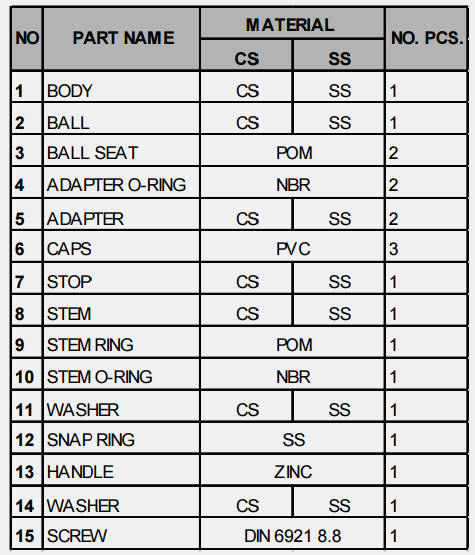

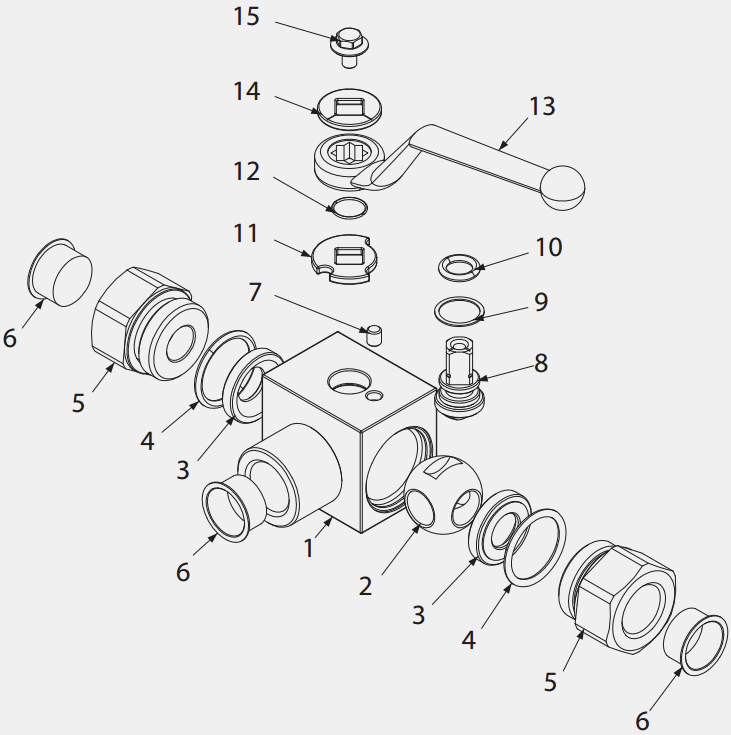

进口气动三通高压球阀 零部件材质:

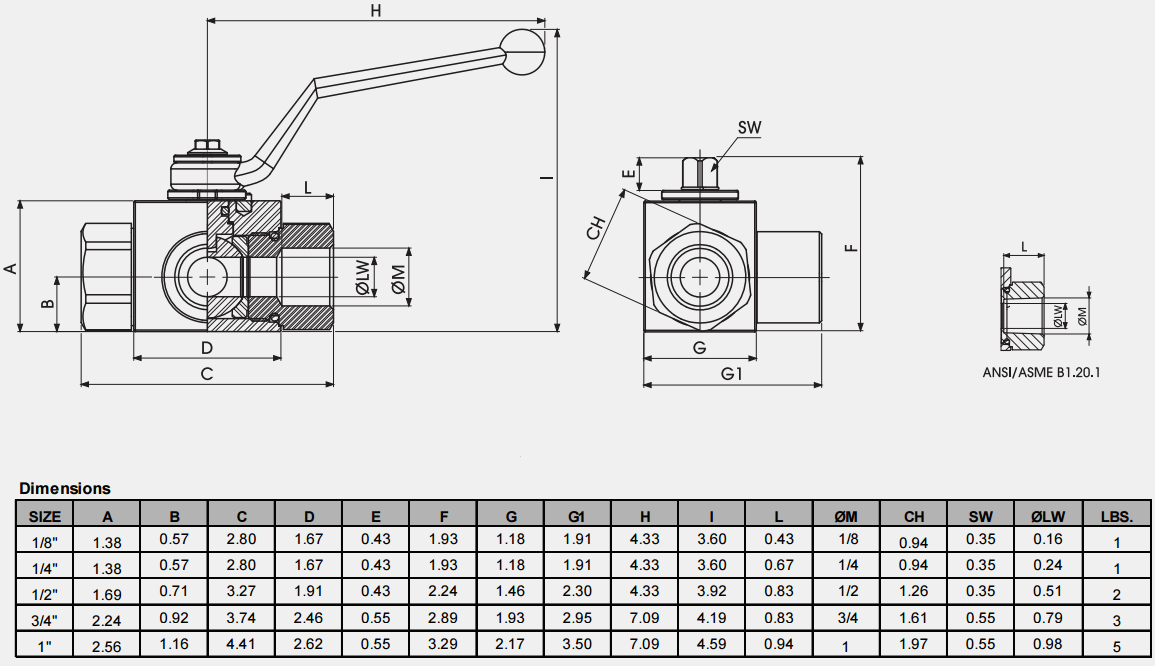

进口气动三通高压球阀 外形尺寸:

进口气动三通高压球阀 安装方式:

●确保拆除端部的保护装置(该保护装置只能在安装前拆除,因为它能防止异物进入阀门)。检查轮胎上的螺纹是否干净且无任何损坏。

●拧紧到管道上时,切勿用打开/关闭杆固定阀门,应在六角塞上使用扳手。

●阀门可以安装在任何位置和角度,垂直或水平。它们可以用手操作,也可以用执行器操作。

●将打开/关闭杆旋转90度,直到达到极限。停止用手打开或关闭阀门。

XHP3W三通阀通常配置L流道球阀结构。这种阀门最常见的用途是将水流导向中心端口,通过转动手柄90度,水流可以分流到任何一侧的出口端口。

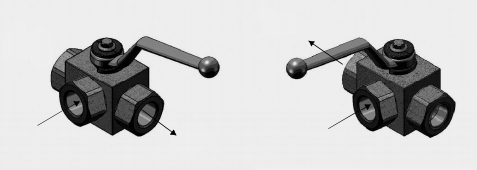

下面的图示描述了手柄位置,因为它与流路有关。

切勿将这些阀门用作压力调节器

注意安全

切勿将阀门安装在工作温度低于或高于允许极限的管路上。

安装期间,切勿在阀门端部使用永久性螺纹锁固剂,因为这会立即抑制所有阀门功能。Triad建议所有螺纹阀门使用密封剂。

在处理所谓的“有害”流体(即上述标准中未规定)的设备中,不得擅自使用阀门。

当管路加压时,切勿尝试组装或更换阀门。

切勿超过阀门上指示的最大工作压力。
