进口气动高压球阀

产品概述 (PN320、PN420、PN500,1/2″~ 2″)
>符合API 607防火认证
>阀杆双层VTON填料,符合TuTa标准
>球体渗氮处理,耐摩擦,工作寿命更长
>球阀密封圈及轴向密封均采用欧洲纳米级精度加工标准并注射模,配合精度更高,阀门零泄漏。
产品询价
产品详情

气动球阀

进口气动高压球阀



PN320PN420PN500

1/2~ 2

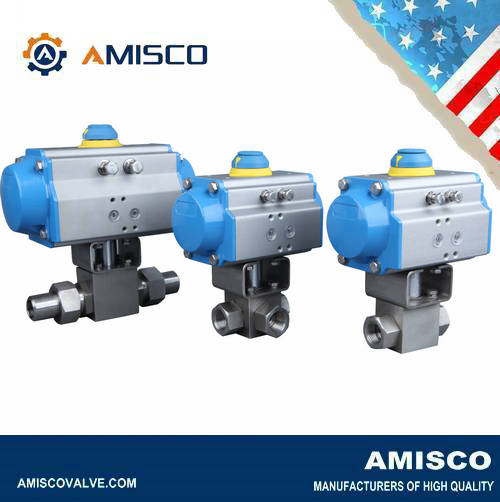

AMISCO进口气动高压球阀是由气动执行器和高压球阀组合的气控阀门。

AMISCO气动高压球阀的阀体采用锻制,克服了铸钢阀门潜在的缺陷,在最大工作压力下能够保持其结构的抗压均匀性。

气动执行器为齿轮齿条式双活塞设计,作用形式分为双作用(气源失效保持原位)和单作用(气源失效复位),产品全面符合ISO 5211DIN 3337CD/VDE3845MAMUR等国际标准,最高工作压力可达10bar,标准行程为90°,可以±5°角调节度,执行器的缸体及密封件,可按客户实际要求选择防腐、高温、低温等场合应用材料。

进口气动高压球阀 特性:

高压球阀

■符合API 607防火认证

■阀杆双层VTON填料,符合TuTa标准

■球体渗氮处理,耐摩擦,工作寿命更长

■球阀密封圈及轴向密封均采用欧洲纳米级精度加工标准并注射模,配合精度更高,阀门零泄漏。

气动执行器


■挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟隆涂层),使用寿命更长,摩擦系数低。

■一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

■组合式预符荷安全弹簧组,不论在装配过程或使用现场中,都能方便而安全的安装或增减弹簧数量。

■外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是精确方便,调节阀开和阀关位置,如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

■多功能位置指示器,现场可视化指示,符合VID/VIE3845NAMUR标准槽,能安装并输出所有附件,如限位开关盒、电气定位器、位置传感器。

进口气动高压球阀 技术数据:

阀体规格

•尺寸范围

1/2”2DN15DN50

•端部连接

螺纹式、焊接式、卡套式

•压力等级

PN320PN420PN500

•温度范围

-29+280

•阀体材料

CF8CF8MWCB

•阀球材质

304316316L

•密封材质

POMPEEK

•检验标准

API598AVS IB16.34ISO05208

气动执行器规格

•缸体属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•端盖属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•缸体表面涂层

挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。

•证书/使用标准

连接部分符合全新国际标准规范ISO5211DN3337(F03-F25)使用产品安装具有互换性、通用性。

•输出扭矩

8um~10000um

•控制气源

经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR

•气源压力

最小气源压力3bar40psi),最大气源压力8bar120psi

•介质环境温度

标准:-20~+80℃、低温:-40~+80℃、高温:-15~+150

•旋转行程

90°、120°、135°、180°、双向±5°调节

•安装法兰

DIN/ISO5211DIN3337

•标准型

铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等

•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。

•通过德国莱茵TUV认证机构的ATEXCE认证

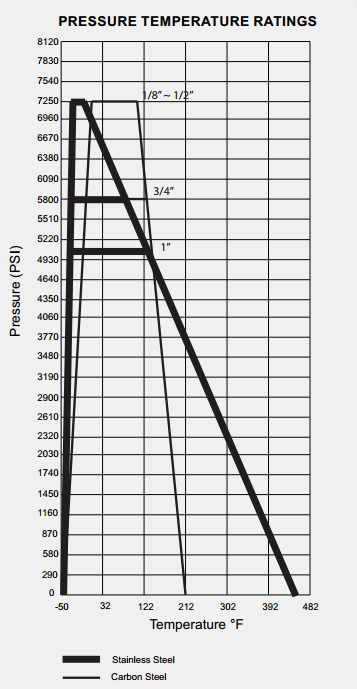

进口气动高压球阀 压力温度图:

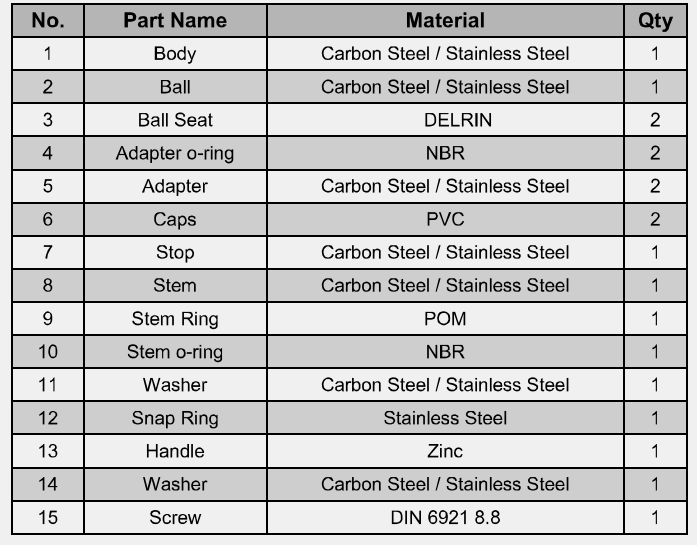

进口气动高压球阀 零部件材质:

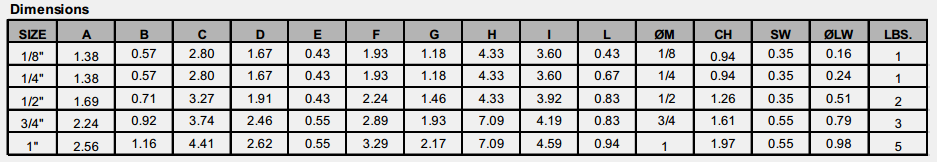

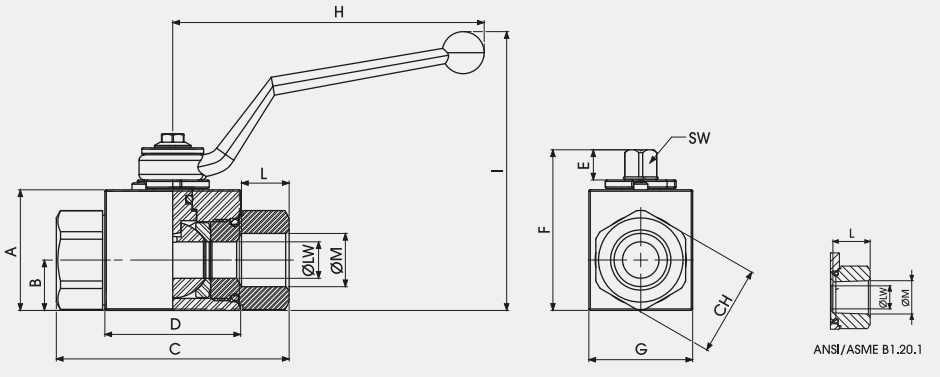

进口气动高压球阀 尺寸:
