气动球阀

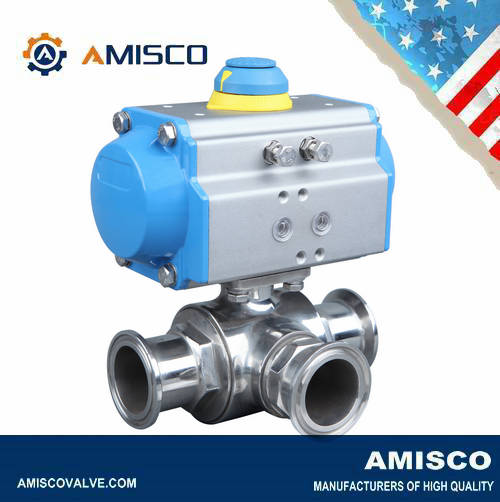

进口气动三通卫生级球阀
Class150/300
1/2″~ 5″
AMISCO进口气动三通卫生级球阀是由气动执行器和三通卫生级球阀组合的气控阀门。
AMISCO气动三通卫生级球阀在食品加工、饮料、果汁、酿酒等领域有着广泛的应用。
该阀具有非常灵活的组合,可用于分流或汇合流通,其任何一个通口可作入口而无泄漏。
进口气动三通卫生级球阀 特征:
•T型/L型流向
•孔径大小与管道致,不产生沉淀物
•流道内壁240Grit抛光,保证流道畅通无阻
•采用全包的PTFE密封没有死角,易清洗
•双层阀杆填料与对压碟型弹片装置
进口气动三通卫生级球阀 设计特点:
三通卫生级球阀
〉全包裹式阀座
多通经系列的阀门也可以选择全包裹式阀座。全包裹式阀座可以减少因为流动介质在球体和阀体壁隙沉积引起的污染。

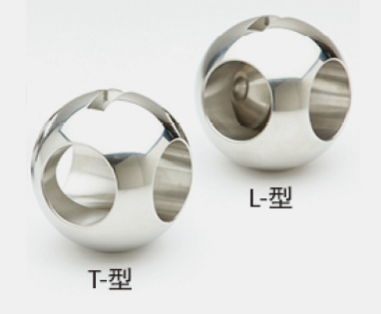

〉精密加工的球体和阀杆
球体和阀杆的连接方式的设计确保了两者之间的稳固连接。阀门的阀杄与阀球有小销钉连接,阀杆和阀球是固定的一体式结构,所有的阀杄提供防吹出保护。球体经精密机加工和抛光,确保气泡级关闭密封和较低的操作扭矩。球体的边缘经机加工,以减少阀座的唐损和延长工作年限。
〉四个阀座设计
标准的多通径系列带有一个额外的第四个阀座。这个阀座的作用像一个自带密封可以防止腔体部分的泄漏和保持球体的位置校准。这个增加的阀座可以使一个阀门具有控制不同流向的功能,又具有开关阀的功能T型通径和L型通径的球体都可以处于关闭的位置)。 AMISCO的阀座设计可以确保多流向控制的同时,还可以达到零泄漏和较低的扭矩。
〉一体式安装平台
铸造而成的安装平台确保牢固安装执行机构。控制设备可以简使安全地在阀门全压工作状态下拆除。安装平台设计符合ISO5211准,并直接与阀体铸造为一体。通过改变位于安装平台的行程限位螺栓位置,可以将标准配置的三通球阀变换的任意一种不同的流向模式,满足不同的需求。
〉智能可靠的阀杆密封
多通经系列的球阀都具有活动加载式阀杆密封以确保阀杆的密封性、利用蝶形弹簧垫片和阀杆密封可自动调节来适应温度变化和日常磨损。阀门利用一个独立的填料压环,方便在全压工作状态中进行调整。阀门提供一级和二级阀杄密封。第一级密封是由一个止推垫片和氟橡胶0型圈组成的。第二级密封在阀杄的上部形成了在阋杄和阀体之间可调节的阀杆密封。
〉零件的互换性
许多部件,包括球、阀杆、阀座、阀杆密封和阀体密封都可以在同一个规格不同类型的阀门中互换。
进口气动三通卫生级球阀 技术数据:
阀体规格 |
||
•表面处理 |
内表面Ra0.6um,外表面喷砂 |
|
•尺寸范围 |
1/2”〜4”(DN15〜DN100) |
|
•端部连接 |
卡箍式、对焊式、螺纹 |
|
•压力范围 |
10~30bar |
|
•温度范围 |
-29℃+280 ℃ |
|
•阀体材料 |
CF8、CF8M、CF3M |
|
•阀球材质 |
304、316、316L |
|
•密封材质 |
PTFE、TFM |
|
•检验标准 |
API 598、API 6D、MSS-SP-61 |
|
气动执行器规格 |
||
•缸体属性 |
一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
•端盖属性 |
一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
•缸体表面涂层 |
挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。 |
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211,DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
•输出扭矩 |
8um~10000um |
|
•控制气源 |
经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR |
|
•气源压力 |
最小气源压力3bar(40psi),最大气源压力8bar(120psi) |
|
•介质环境温度 |
标准:-20℃~+80℃、低温:-40℃~+80℃、高温:-15℃~+150℃ |
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
•标准型 |
铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。 |
||
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
||
进口气动三通卫生级球阀 流向示意图:

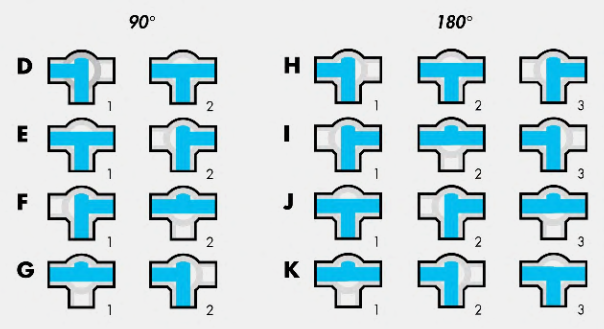

T型通口

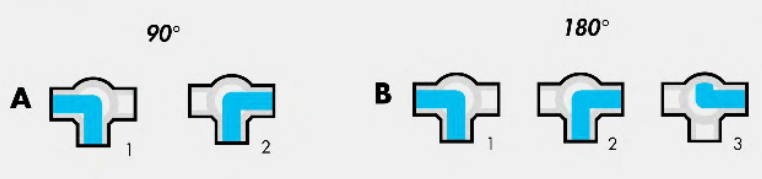

L型通口

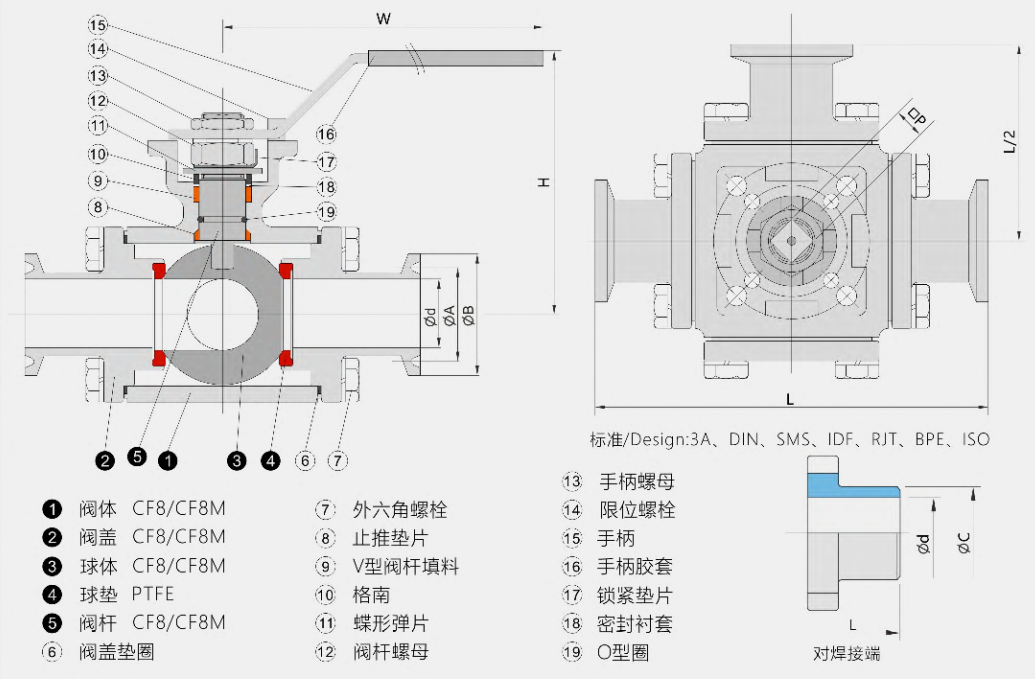

进口气动三通卫生级球阀 零部件分解图:
