气动球阀
进口气动卫生级球阀
Class150/300
1/2″~ 5″

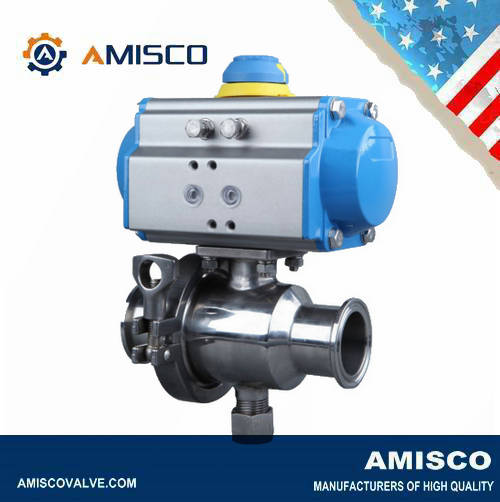

AMISCO进口气动卫生级球阀是由气动执行器和卫生级球阀组合的气控阀门。
AMISCO进口气动卫生级球阀适用于加工乳制品、糖果和汽水产品的管道控制系统。此外,我们还为需要高纯度标准的化妆品和制药厂提供通用解决方案。
该阀采用三段式阀体,快装连接,阀体经过机械研磨、电解抛光、光亮退火、酸洗和钝化多道工艺处理,并配有空腔填充阀座,该阀门符合ASME BPE标准,适用于无菌,清洁和排水对产品质量至关重要的应用。
进口气动卫生级球阀 工艺处理:
1、机械研磨Mechanically polished(MP)
使用金属抛光轮以精密研磨方式取出表面金属杂质形一个绸缎般光滑的表面。
2、电解抛光(Electro-polished EP)
通过电抛,去除金属表面的尖刺与平滑凹处,可以改善表面形态及结构,形成一层封闭的氧化铬膜,提高管道的抗腐蚀性。ASMICO的卫生球阀在做电抛前都先做机械抛光(机械抛光必需是研磨抛光),这样才能使产品表面更光滑,杜绝死角。
3、光亮退火( Bright Annealing)简称BA
制作阀体的不锈钢材料在线加热至1050℃后置于氢气保护下快速冷却至100℃以下。一方面消除内部应力,另一方面在管道表面形成一层钝化膜,以提高管道的抗腐蚀能力。
4、酸洗或钝化 Asid cleaning & Passivated(AP)
管道经边酸洗或钝化,可去除表面残存的颗粒。在产品表面生成一种非常薄的、致密的、覆盖性能良好的,能牢固地附在金属表面上的钝化膜,提高抗腐蚀性。
进口气动卫生级球阀 技术数据:
阀体规格 |
||
•阀体结构 |
三片式 |
|
•尺寸范围 |
1/2”〜4”(DN15〜DN100) |
|
•端部连接 |
卡箍式、对焊式 |
|
•压力等级 |
1000PSI |
|
•温度范围 |
-29℃+280 ℃ |
|
•阀体材料 |
CF8、CF8M、CF3M |
|
•阀球材质 |
304、316、316L |
|
•阀座材质 |
PTFE、RPTFE、PEEL、PPL |
|
•检验标准 |
API 598、API 6D、MSS-SP-61 |
|
气动执行器规格 |
||
•缸体属性 |
一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
•端盖属性 |
一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
•缸体表面涂层 |
挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。 |
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211,DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
•输出扭矩 |
8um~10000um |
|
•控制气源 |
经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR |
|
•气源压力 |
最小气源压力3bar(40psi),最大气源压力8bar(120psi) |
|
•介质环境温度 |
标准:-20℃~+80℃、低温:-40℃~+80℃、高温:-15℃~+150℃ |
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
•标准型 |
铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。 |
||
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
||
进口气动卫生级球阀 设计特点:

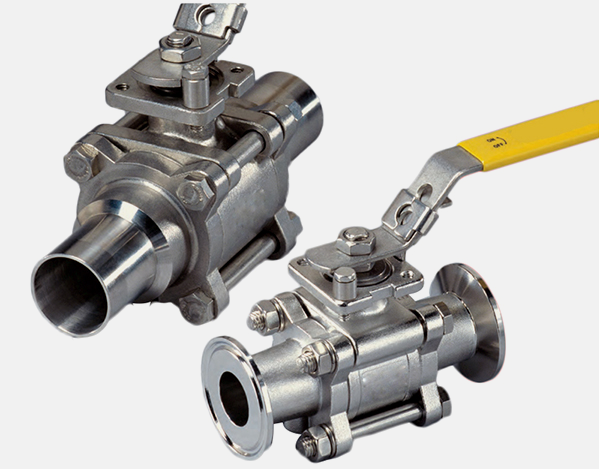

卫生级球阀
球体
AMISCO球体经过精确的加工和镜面抛光,具有双向气泡级密封和低扭矩的特点。
阀座
AMISCO在阀座中引入了一体式阀座和密封设计,保证双向密封并提供了最低扭矩。
阀座选择
可供选择的阀座材料例如TFM/600,能满足许多工况。标准的纯PTFE阀座能满足大
多数需求。根据要求也可以选配其它阀座形式,如阀体间隙填料等。
阀体
1/2″-4"(15mm-100mm阀体是经过铸造和固溶退火,具有很高的质量和强度。所有阀体上都标有可追溯的熔炼炉号。三片式阀体具有很多优点,安装灵活,不需要法兰,易于在线或非
在线检修。
阀体铰链
所有尺寸的阀门均具有两对阀体插销,在线检修时有助于使阀体与连接端面对齐。
连接形式超清洁型球阀具有两种标准的可互换的连接形式一易于安装的快速卡套式连接和适于特殊地点安装的延长管焊接连接。
牢固的顶盘安装平台
独有的一体式铸造顶盘法兰可以保证执行器的正确安装。AMISCO的顶盘安装面可以在高速转动和连续载荷时消除执行器不必要的移动。即使阀门处于满压力工作状态时,执行器也可以被安全便捷的拆除。2″(50mm)以上阀门的顶盘安装面符合SO5211标准。
手柄
1/2″-2“(15mm50mm)阀门的手柄具有安全扳扣,防止手柄意外转动。扳机在阀门处于开和关的位置锁定手柄。如有必要,手柄锁可过载运作,只需将手柄中的小插销置于所需位置。
挂锁为确保手柄位置固定,防止不需要的转动,可以添加挂锁。该挂锁可以用在该系列所有尺寸的阀上。
智能阀杆安装
AMISCO生产重载荷、高质量阀杆。所有AMISCO阀杆是由内部装入、防吹出设计,具有很高的安全性。无滞留球阀的阀杆具有活动载荷、自调节双重阀杆密封,阀杆强度高、直径大。
利用碟形垫片,该阀杆密封可以自动调节以补偿温度和磨损变化带来的影响。通过一个凹型的锁定垫片强化了阀杆的安装,防止在高速转动过程中阀杆螺母的松脱。
阀杆密封
止推轴承和止推垫圈组合形成了第一层阀杆密封。可调节的阀杆填料和另一个止推轴承在阀杆与阀体间形成了第二层密封。阀杆填料也是有PTFE组成,具有高清洁性和使用寿
命。双重阀杆密封是AMISCO独有的产品特点。
双重螺母锁定
无滞留球阀门标配有带锁定垫片的双重锁定螺母,在阀门处于满工作压力的情况下也可以便捷和安全的拆卸下手柄。
气动执行器

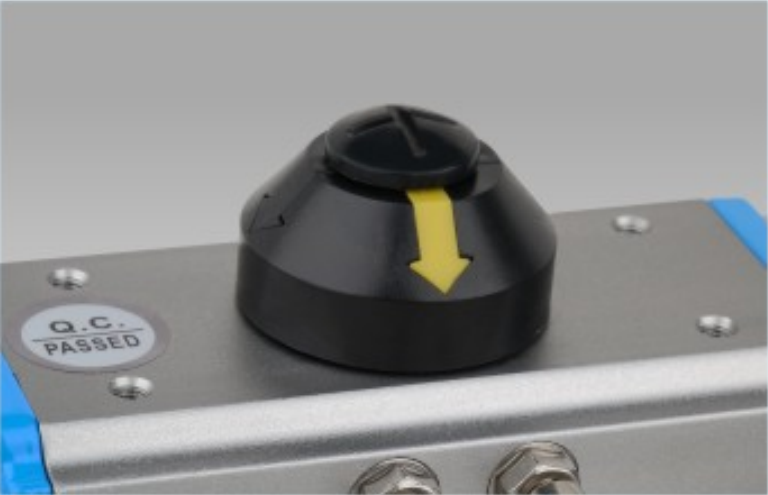

位置指示
通过一个有颜色标识的嵌件和NAMUR 标准槽来实现阀门和执行机构位置的可视化指示,这种指示器适用于各种不同类型的输出轴和执行机构的两个旋转方向。
执行机构的附件输出
位置指示器上的NAMUR标准槽可使限位开关定位器直接啮合输出。

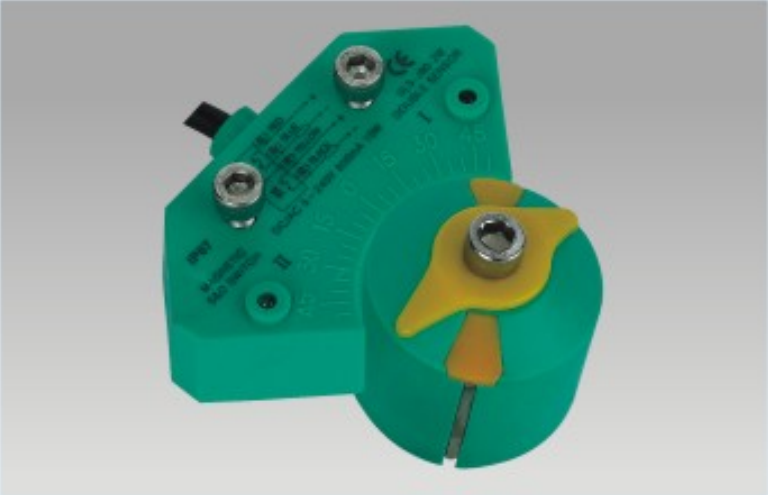

直接安装接近式传感器
带有金属嵌入件的指示器更方便而结实 用地安装很多类型的接近式传感器。

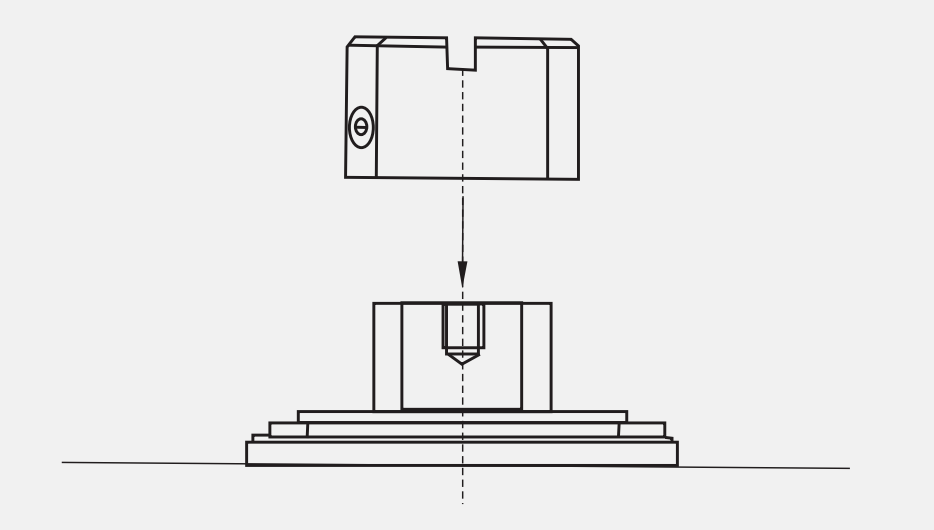

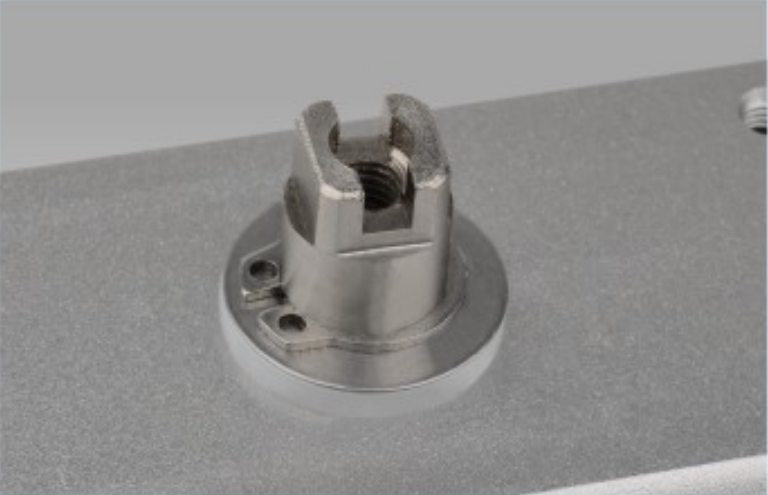

不带多功能指示器的附带安装
根据要求,第四代执行机构可提供带有NUMAR标准槽的不锈钢帽来替代标准指示器来实现以下功能:
1.附件安装如:限位开关盒和定位器
2.通过NUMAR标准槽对执行机构的位置进行指示
3.可在高温环境下操作
4.在紧急情况下可手动操作执行机构

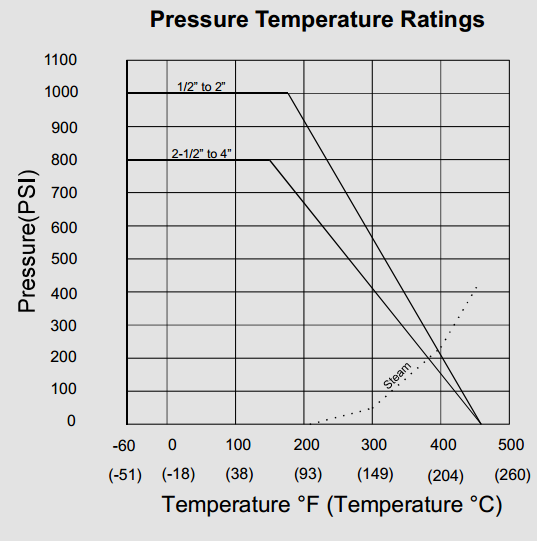

压力温度图:

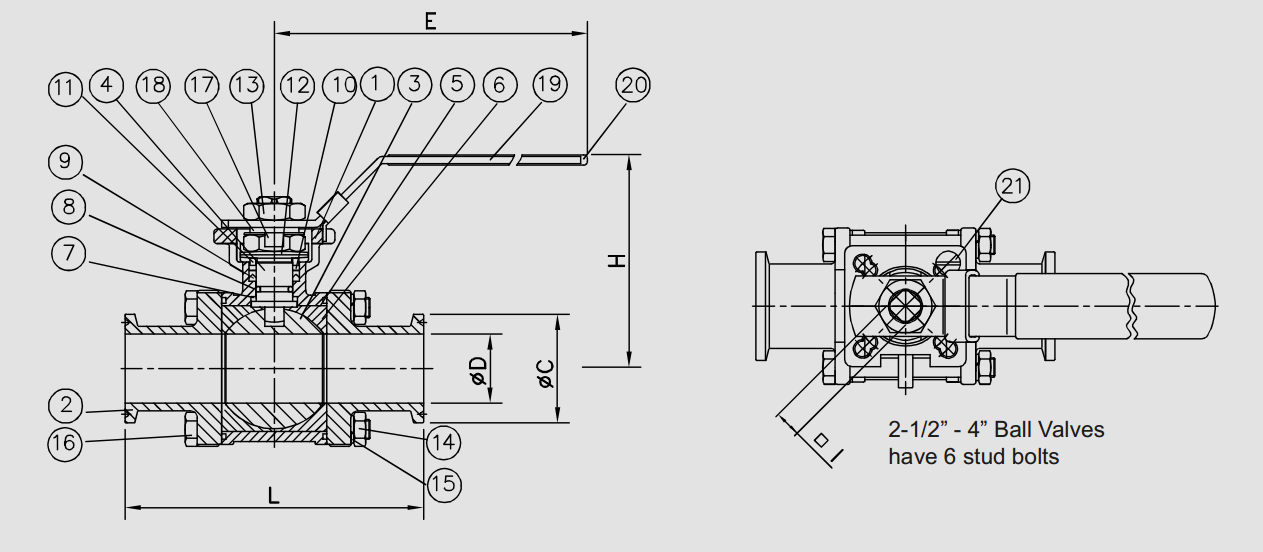

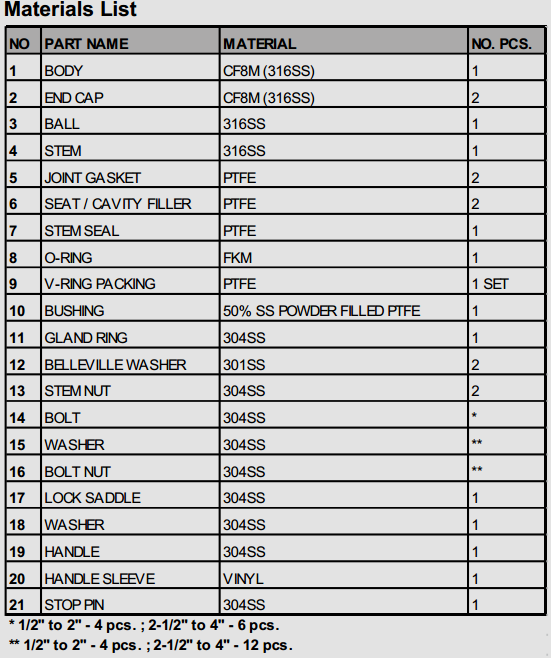

进口气动卫生级球阀 零部件材质:
