进口气动三片式法兰球阀

产品概述 (Class150/300,1/2″~ 5″)
>3片式阀体设计
>可在线维修
>防火,防静电设计
一体式铸造平台
>>精铸阀体
>镜面抛光球体
产品询价
产品详情

气动球阀

进口气动三片式法兰球阀


Class150/300

1/2~ 5

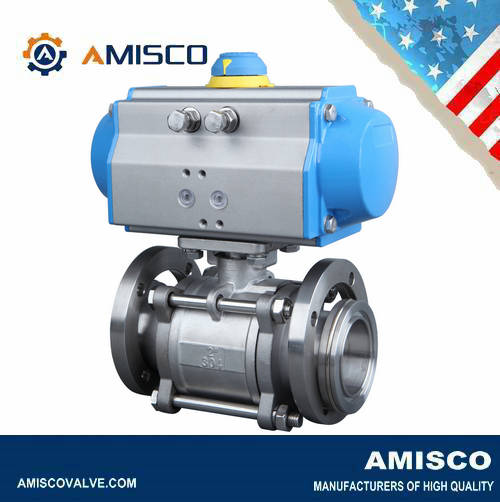

AMISCO进口气动三片式法兰球阀是由气动执行器和三片式法兰球阀组合的气控阀门。该球阀为3片式的设计形式,方便用户更灵活的选择连接端、阀座材质。中间可以打开的三片式阀体使得管道内或管道外的维修较为方便。标准阀体为CF8不锈钢铸造。所有阀体上都铸印的编号,方便追溯。

作为互换性阀门的一个品种,此系列球阀的阀体、阀杆、阀杆填料、手柄以及安装平台上转配零件的设计在不同尺寸、不同系列之间具有更广泛的互换性。该设计可减少备品备件库存,并降低维修费用。

气动执行器为齿轮齿条式双活塞设计,作用形式分为双作用(气源失效保持原位)和单作用(气源失效复位),产品全面符合ISO 5211DIN 3337CD/VDE3845MAMUR等国际标准,最高工作压力可达10bar,标准行程为90°,可以±5°角调节度,执行器的缸体及密封件,可按客户实际要求选择防腐、高温、低温等场合应用材料。

进口气动三片式法兰球阀 设计特点:

三片式法兰球阀

3片式阀体设计

独特的阀体设计有很多优点:安装灵活性强、在线、离线维修方便,显著缩短维护阀门和管道系统需要的停产时间。维修时,执行器和连接组件不需要从阀体拆下。重新安装阀门和执行机构组件很容易,无需进行调整。

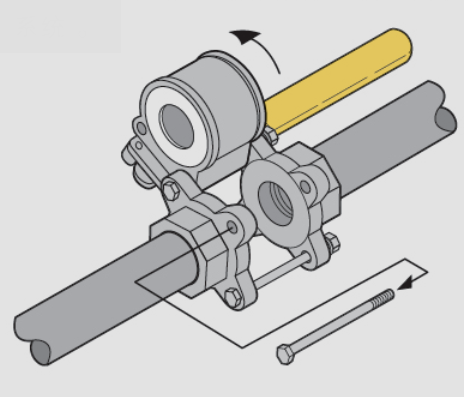

在线维修

现场维修中,抽去穿过阀体两个铰链的一个螺栓,就能松开另一个螺栓,阀体就能向左或向右转出,所有阀体组件均可在线维修而不影响管道系统。

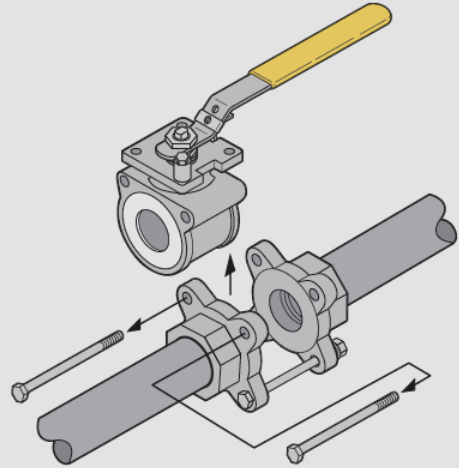

离线维修

抽出两个穿过阀体铰链的螺栓,松开下面的另两个螺栓并留在原位,然后从管道中取出阀体,剩下的两个螺栓不动,使得管道位置不变和原来一致。阀门即可取出维修或更换。

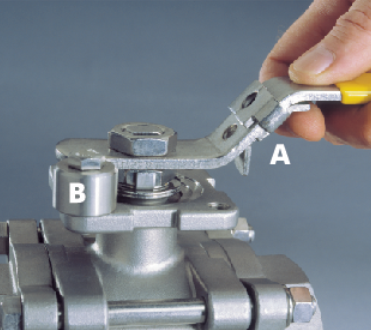

手柄(A)

阀门设有保险扳扣可以防止球体位置误移动,操作可由单手方便完成。扳扣可将手柄固定在开或关的位置上。如无需使用扳扣,可用小销钉将其固定在手柄上。阀门可用挂锁固定手柄位置,防止误移位。

限位装置(B

手柄旋转位置限定90°,防止球体转动过度。

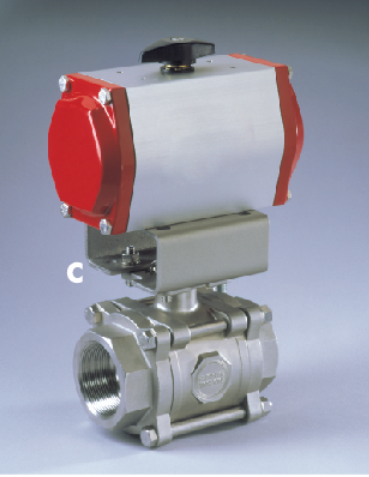

安装平台(C

整体铸造的顶部安装平台确保执行器的安装,消除执行器长期持续运行时产生松动,在管道承压状况下可方便安全地拆卸执行器。安装平台设计符合ISO 5211标准。

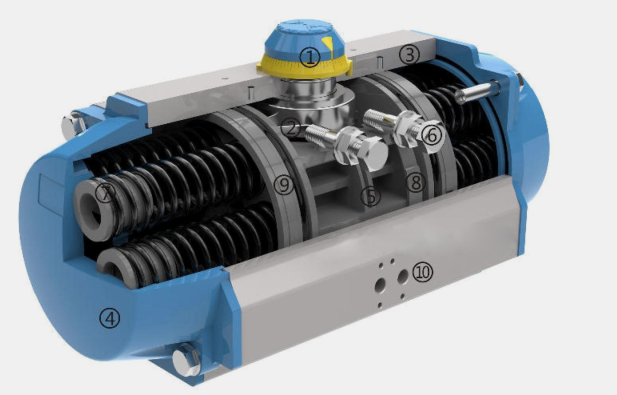

气动执行器

1、指示器符合VID/VIE3845 NAM UR标准,便于安装限位开关、定位器等附件。

2、镀镍合金钢一体式锻压输出轴的设计符合NAMURISO5211. DIN3337标准。特殊标准可根据客户要求去定制。

3、缸体由优质铝合金挤压成形,表面进行硬质阳极氧化处理、特氟龙涂层。

4、端盖铝合金压铸,表面阳极硬化处理、金属聚酯涂层。

5、活塞采用铸铝硬质氧化处理

6、调节螺栓由两个独立行程调节螺栓可以方便精确的在±5。以内调整阀门的开合角度。

7、弹簧采用优质弹簧钢,预压装配。能方便的拆卸或改变弹簧数量满足不同的力矩输出范围。

8、活塞环采用低摩擦、长寿命复合材料,维修更换方便。

9、常温下密封使用丁腈橡胶,高温和低温工况下,根据客户要求使用特殊的密封。

10、气源接口符合NAM UR标准,可直接安装NAM UR标准电磁阀。

11、所有紧固件均采用不锈钢材料。

进口气动三片式法兰球阀 技术数据:

阀体规格

•阀体结构

三片式

•尺寸范围

1/4”12DN6DN300

•端部连接

法兰

•压力等级

1000PSI

•温度范围

-29+280

•阀体材料

WCBCF8CF8MCF3MA105F304F316F316L

•阀球材质

304316316L

•阀座材质

PTFERPTFEPEELPPL

•检验标准

API 598API 6DMSS-SP-61

气动执行器规格

•缸体属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•端盖属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•缸体表面涂层

挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。

•证书/使用标准

连接部分符合全新国际标准规范ISO5211DN3337(F03-F25)使用产品安装具有互换性、通用性。

•输出扭矩

8um~10000um

•控制气源

经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR

•气源压力

最小气源压力3bar40psi),最大气源压力8bar120psi

•介质环境温度

标准:-20~+80℃、低温:-40~+80℃、高温:-15~+150

•旋转行程

90°、120°、135°、180°、双向±5°调节

•安装法兰

DIN/ISO5211DIN3337

•标准型

铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等

•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。

•通过德国莱茵TUV认证机构的ATEXCE认证

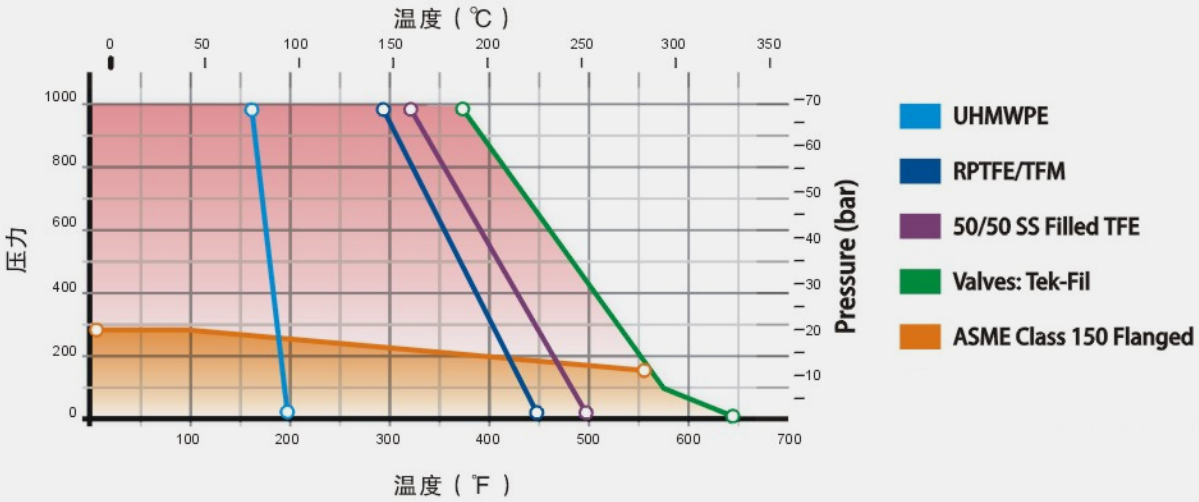

压力/温度等级:

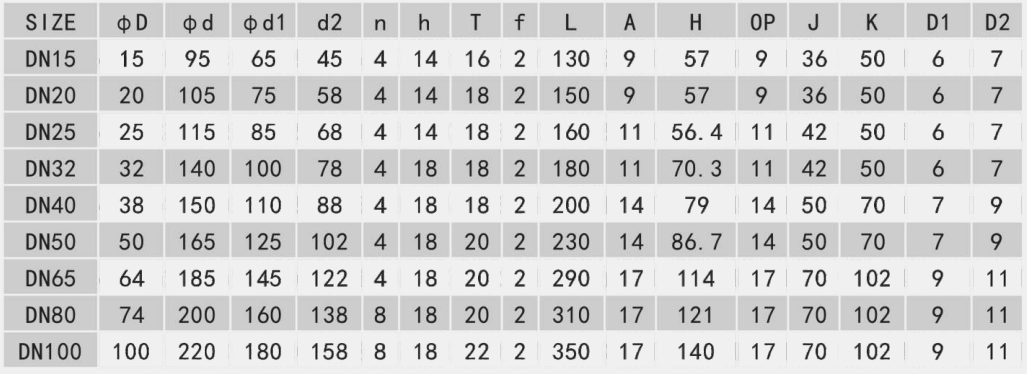

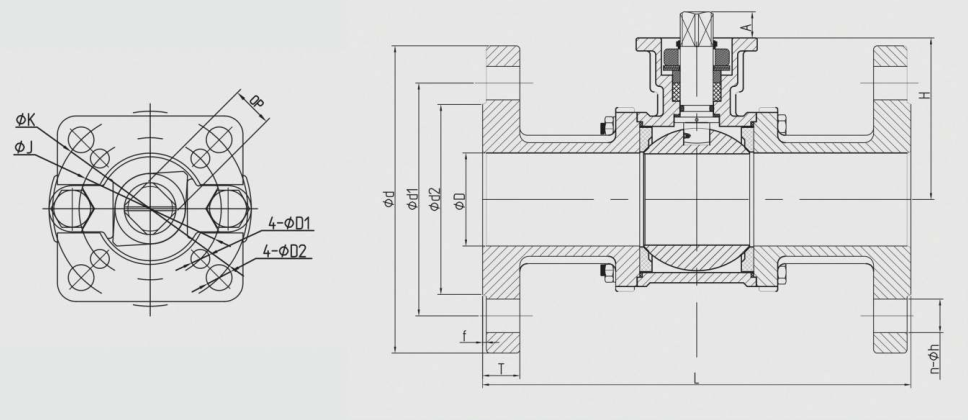

进口气动三片式法兰球阀 外形尺寸:

Unit:mm
