气动球阀
进口气动固定球阀
Class150/300
1/2″~ 5″

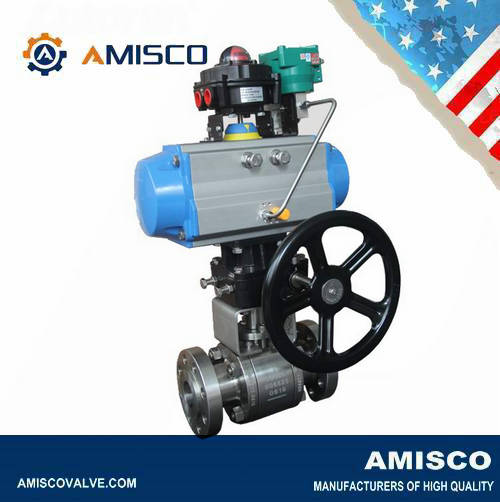

AMISCO进口气动固定球阀是由气动执行器和固定球阀组合的气控阀门。该球阀球体的上端和下端采用机械固定机构将球体固定阀体内,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,可适用于各种苛刻的工况,被广泛应用于石化行业、气体储存和运输等行业。AMISCO进口气动固定球阀通径范围2“”~24“”,最高承压可达Class2500,有软密封和硬密封可供选择。
进口气动固定球阀 特性:
■二片式、三片式阀体
■侧装配、支撑板&上下轴结构
■全通径,可清管
■体盖螺栓连接
■法兰、对焊连接
■多种阀座结构选择
进口气动固定球阀 技术数据:
阀体规格 |
||
•阀体结构 |
分体式浮动球阀 |
|
•尺寸范围 |
2”〜24”(DN50〜DN600) |
|
•端部连接 |
法兰ANSI/API |
|
•压力等级 |
Class150~2500 |
|
•温度范围 |
-196to +800 ℃ |
|
•阀体材料 |
A351 CF8、A216 WCB、A182 F316、A105 |
|
•阀球材质 |
F316、A105+EN |
|
•阀座材质 |
PTFE、RPTFE、DEVLON、Nylon+MoS2、Nylon、PEEK |
|
•检验标准 |
API 598、API 6D、MSS-SP-61 |
|
气动执行器规格 |
||
•缸体属性 |
一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
•端盖属性 |
一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
•缸体表面涂层 |
挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。 |
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211,DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
•输出扭矩 |
8um~10000um |
|
•控制气源 |
经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR |
|
•气源压力 |
最小气源压力3bar(40psi),最大气源压力8bar(120psi) |
|
•介质环境温度 |
标准:-20℃~+80℃、低温:-40℃~+80℃、高温:-15℃~+150℃ |
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
•标准型 |
铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。 |
||
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
||
进口气动固定球阀设计特点:

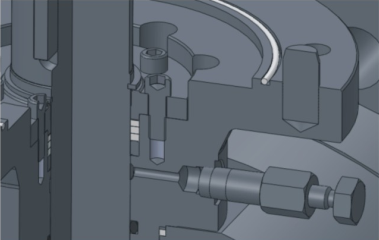

紧急密封-注脂系统
阀门处于在线工况下,当阀座及阀杆密封件出现泄漏时,通过注脂可以阻止或减小泄漏,起到临时密封。将阀门彻底维护延迟到下一个预定的管线关闭期。
阀杆位置紧急密封
阀座位置紧急密封(NPS6及以上)

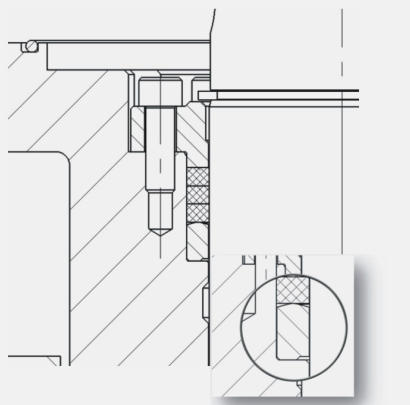

压力自密封阀杆填料结构
介质P推动填料垫,可增加填料的密封预紧力,有效的弥补了石墨填料由于长时间磨损导致的密封预紧力下降,延长填料的使用寿命。

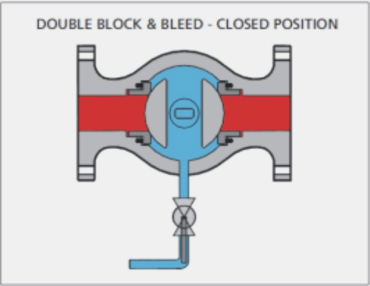

双截断泄放阀
固定球阀处于全关状态时,上下游的阀座是流体完全截断,可排放中腔的介质和积滞污物。定期排放污物,可减少污物对阀门密封面的损伤,延长阀门使用寿命。

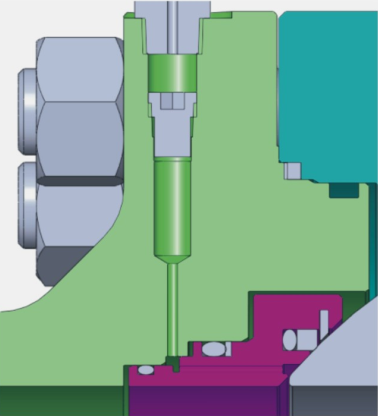

中腔自动泄压
当阀门处于开启或关闭位置,被截留在阀门中腔的介质异常升压时,阀腔压力能够自动泄放,满足API6D标准泄放压力小于1.33倍公称压力的要求。
防火结构
特殊设计的阀座支撑金属密封面在弹簧载荷的作用下,与球体形成金属-金属接触,一旦失火,能够起到瞬时密封作用,符合API 6FA或API607的规定。
阀杆防下落结构
独有的阀杆限位设计,防止装配执行器过程中,阀杆向下移动导致挤压都到球体,影响密封及使用寿命。
阀杆加长
对于城市煤气等需要埋地铺设管线的场合,可提供阀杆加长。包括阀杆、注脂阀、排泄阀等的加长,加长尺寸按客户需要确定。
NACE
阀门可采用符合美国腐蚀工程师协会标准ISO 15156、NACE MR 0175或NACE MR 0103的材料。生产过程中严格的材料控制检查确保了与规范一致。
防静电、阀杆防飞出设计
可实现低压密封(50psig)

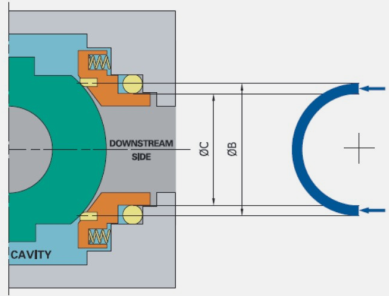

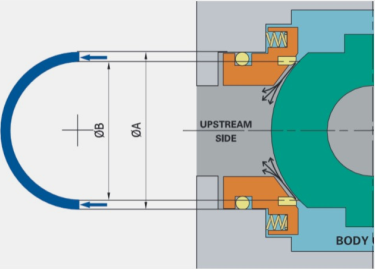

单活塞阀座功能设计
标准产品配置
阀体体腔压力可自动泄放
双活塞阀座功能设计
固定阀阀座标准设计,根据客户要求提供
阀门在使用过程中,上游端阀座密封失效后,下游端同样能保证密封

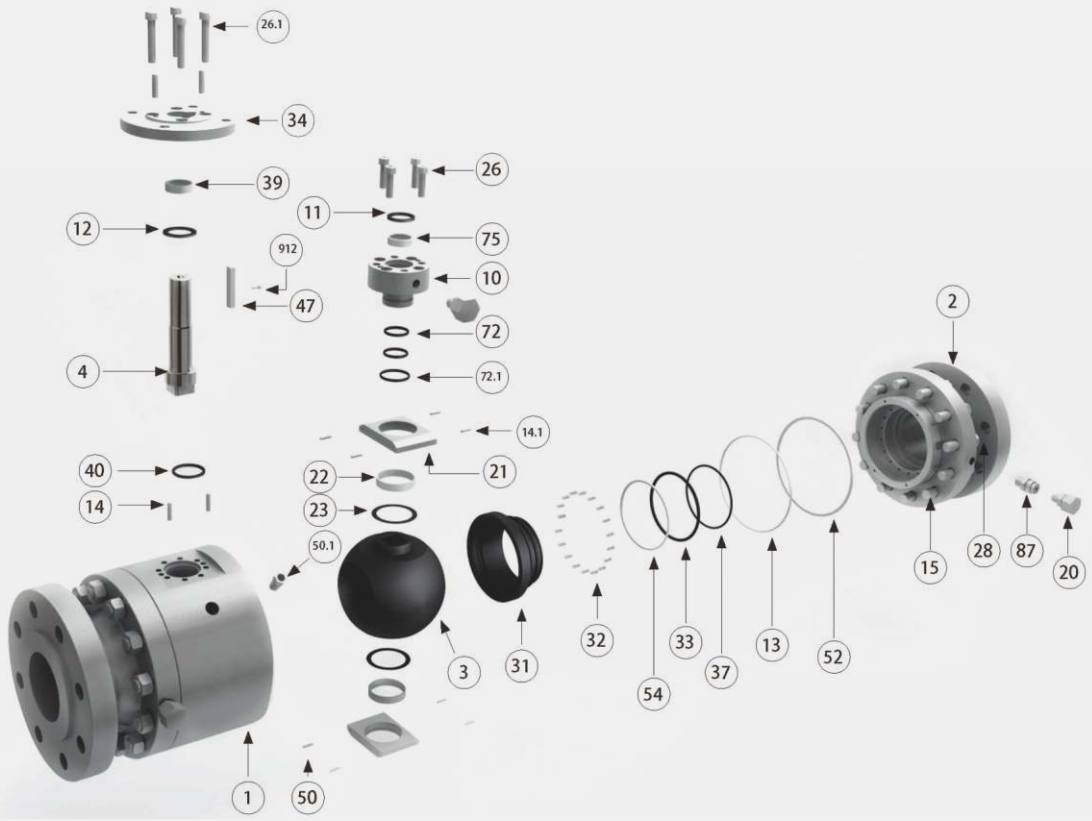

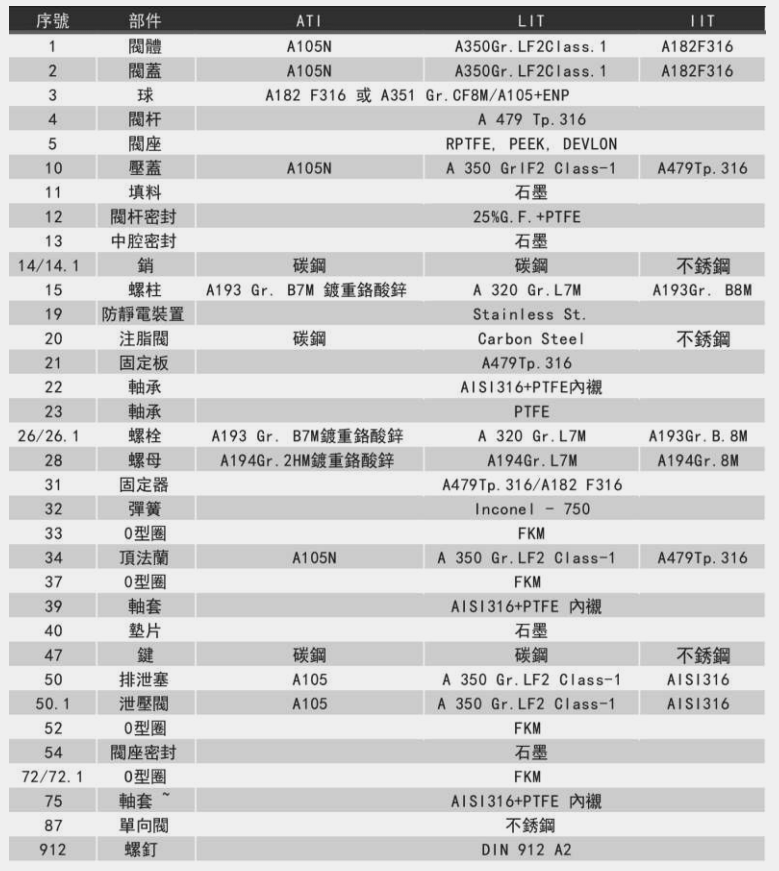

标准零部件材质:
