气动球阀
进口气动塑料法兰球阀
PN10
1/2″~ 6″
AMISCO进口气动塑料法兰球阀是由气动执行器和塑料法兰球阀组合的气控阀门。
AMISCO进口气动塑料法兰球阀的整体重量轻、耐腐蚀性强。采用两端法兰与管路连接，不需使用特殊工具即可快速装配，通过装配AMISCO高性能执行器、电磁阀、限位开关、过滤器、定位器等气动配件，可应用一般纯水和生饮水的管路系统、 水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等。
进口气动塑料法兰球阀设计特点：
■AMISCO进口气动塑料法兰球阀所用PVC材料通过美国卫生基金会（NSF）卫生安全认证；
■采用两端法兰与管路连接，不需使用特殊工具即可快速装配
■最高使用温度可达 110 ℃，长期使用温度为 95 ℃；
■采用了“浮动阀芯”的启闭技术，由于启闭原理的独特性和科学性，启闭非常迅速；
■嵌入式密封结构，密封性能更加可靠；
■具有优良的耐腐蚀性能，耐酸（包括稀硝酸）、碱、盐、气体、水等的腐蚀；
■对无极性的烷烃及强极性的羧酸、醇类有较大的抗溶剂能力；
■少数氧化性酸在浓度较高时对其有较大的腐蚀作用。

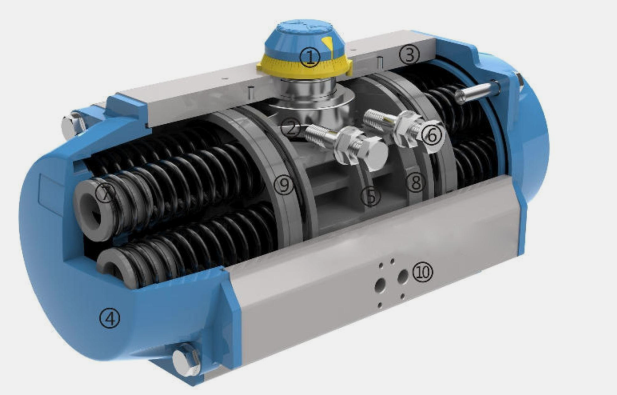

气动执行器设计特点：
■指示器符合VID/VIE3845 NAM UR标准,便于安装限位开关、定位器等附件。
■输出轴由镀镍合金钢一体式锻压输出轴的设计符合NAMUR、ISO5211. DIN3337标准。特殊标准可根据客户要求去定制。
■缸体由优质铝合金挤压成形,表面进行硬质阳极氧化处理、特氟龙涂层。
■端盖采用铝合金压铸，表面阳极硬化处理、金属聚酯涂层。
■活塞采用铸铝硬质氧化处理
■调节螺栓由两个独立行程调节螺栓可以方便精确的在±5。以内调整阀门的开合角度。
■弹簧采用优质弹簧钢，预压装配。能方便的拆卸或改变弹簧数量满足不同的力矩输出范围。
■活塞环采用低摩擦、长寿命复合材料，维修更换方便。
■密封在常温下使用丁腈橡胶橡胶，高温和低温工况下，根据客户要求使用特殊的密封。
■气源接口符合NAM UR标准,可直接安装NAM UR标准电磁阀。
■所有紧固件均采用不锈钢材料
进口气动塑料法兰球阀技术数据：
|
阀体规格 |
|
|
•尺寸范围 |
15~200mm |
|
•端部连接 |
法兰 |
|
•压力等级 |
PN1.0、1.6、2.5Mpa |
|
•阀体材料 |
UPVC、CPVC、RPP、PVDF |
|
•阀芯材料 |
UPVC、CPVC、RPP、PVDF |
|
•密封阀座 |
PTFE、EPDM、FKM |
|
•温度范围 |
UPVC（-10℃~+70℃）CPVC（-40℃~+95℃） RPP（-14℃~+100℃）PVDF（-40℃~+140℃） |
|
气动执行器规格 |
|
|
•缸体属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
•端盖属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
•缸体表面涂层 |
挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟龙涂层），使用寿命更长，摩擦系数低。 |
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
•输出扭矩 |
8um~10000um |
|
•控制气源 |
经过滤的压缩空气，无需润滑油，有润滑油的情况下润滑油必须适合NBR |
|
•气源压力 |
最小气源压力3bar（40psi），最大气源压力8bar（120psi） |
|
•介质环境温度 |
标准：-20℃~+80℃、低温：-40℃~+80℃、高温：-15℃~+150℃ |
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
•标准型 |
铝合金外壳硬质阳极氧化处理，可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
•全系列符合IEC61508规定，并通过安全完整性等级SIL3认证。 |
|
|
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
|
进口气动塑料法兰球阀 应用：
AMISCO气动塑料法兰球阀耐化学性好，对一般的酸、有机溶剂的抵抗性好，被应用于化工、电子、冶金、塑料、电镀、灌溉、污水处理、循环水工程、水产品养殖、民用建筑、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，AMISCO气动塑料法兰球阀材质卫生、耐磨损、容易拆卸，维护简单，品质得到广大用户的认可。
