进口气动真空球阀

产品详情

气动球阀

进口气动真空球阀

≤1.3X10-7Pa~6X105pa

1/2″~ 4″

AMISCO进口气动真空球阀是由气动执行器和真空球阀组合的气控阀门。

AMISCO进口气动真空球阀的密封结构设计独特，漏率可达到<1X10-10Pa.M3/S，既能适用高真空，又能在一定的正压力下使用，由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。

气动执行器为齿轮齿条式双活塞设计，作用形式分为双作用（气源失效保持原位）和单作用（气源失效复位），产品全面符合ISO 5211，DIN 3337和CD/VDE3845，MAMUR等国际标准，最高工作压力可达10bar，标准行程为90°，可以±5°角调节度，执行器的缸体及密封件，可按客户实际要求选择防腐、高温、低温等场合应用材料。

进口气动真空球阀特性：

■AMISCO电动真空球阀密封结构设计好，漏率可达到＜1×10-10Pa.M3/S

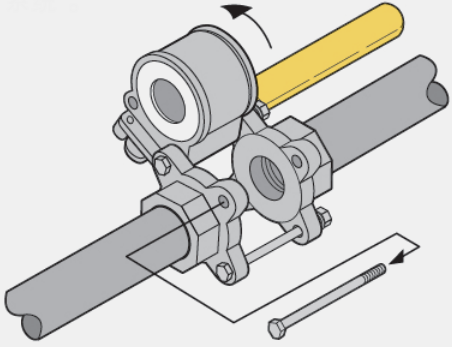

■活套法兰连接，安装、拆卸方便

■结构紧凑，重量轻

■符合GMP标准

■使用寿命≥200000次

■开关扭矩小，配置电动执行器小，工作稳定、可靠

■该球阀既能适用高真空，又能适用一定的正压力下使用

■由于球阀全通导，又能达到高真空要求，所以也能适用于加速器真空系统

进口气动真空球阀的技术数据：

阀体规格
•尺寸范围	1/2”~4”（DN15~DN100）
•端部连接	法兰、焊接、螺纹
•工作压力	≤1.3X10-7Pa~6X105pa
•阀体材料	CF8、CF8M、CF3M
•球体材料	304、316/316L
•密封阀座	PTFE、EPDM、FKM

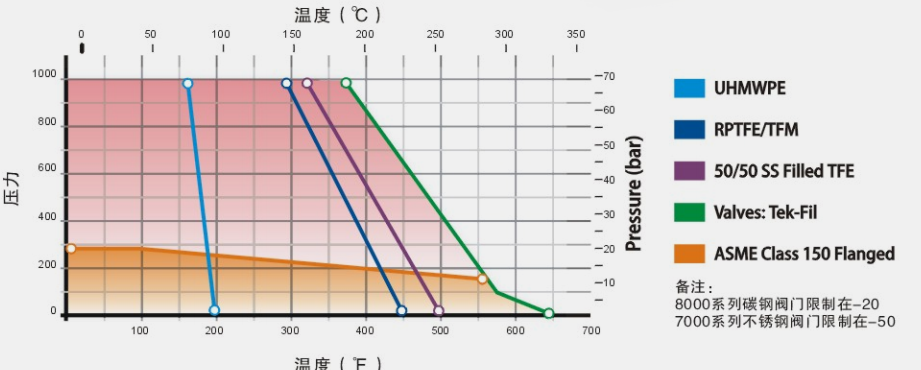

•温度范围	-30℃~280℃
气动执行器规格
•缸体属性	一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。
•端盖属性	一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。
•缸体表面涂层	挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟龙涂层），使用寿命更长，摩擦系数低。
•证书/使用标准	连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。
•输出扭矩	8um~10000um
•控制气源	经过滤的压缩空气，无需润滑油，有润滑油的情况下润滑油必须适合NBR
•气源压力	最小气源压力3bar（40psi），最大气源压力8bar（120psi）
•介质环境温度	标准：-20℃~+80℃、低温：-40℃~+80℃、高温：-15℃~+150℃
•旋转行程	90°、120°、135°、180°、双向±5°调节
•安装法兰	DIN/ISO5211、DIN3337
•标准型	铝合金外壳硬质阳极氧化处理，可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等
•全系列符合IEC61508规定，并通过安全完整性等级SIL3认证。
•通过德国莱茵TUV认证机构的ATEX、CE认证
