气动球阀
进口气动三通快装球阀
PN10、PN16
1/2″~ 2″
AMISCO进口气动三通快装球阀是由气动执行器和三通快装球阀组合的气控阀门。
该阀为卫生级设计,采用快装卡箍连接,无需任何配件,即可快速简易的安装于管道上,在食品加工、饮料、果汁、酿酒等邻域有着广泛的应用。
AMISCO进口气动三通快装球阀具有非常灵活的组合,可用于分流或汇和流通,其任何一个通口可作入口而无泄漏。即具有多流向的控制功能又具有开关阀的特性,排出了使用多个阀门和额外开关阀的必要性。
浮动球设计提供正向、气密关闭,低操作扭矩下的流畅角行程操作。安全特性包括内部装入式防吹出阀杆和末端销连接防止不慎松脱。
进口气动三通快装球阀特性:
■孔径大小与管道一致,不产生沉淀物
■流道内壁240Grit抛光,保证流道畅通无阻
■采用全包的PTFE密封没有死角,易清洗
■双层阀杆填料与对压蝶型弹片装置。
进口气动三通快装球阀设计特点:
球体
AMISCO球体经过精确的加工和镜面抛光,具有双向气泡级密封和低扭矩的特点。
阀座
AMISCO在阀座中引入了一体式阀座和密封设计,保证双向密封并提供了最低扭矩。
阀座选择
可供选择的阀座材料例如TFM/600,能满足许多工况。标准的纯PTFE阀座能满足大
多数需求。根据要求也可以选配其它阀座形式,如阀体间隙填料等。
阀体
1/2″-4"(15mm-100mm阀体是经过铸造和固溶退火,具有很高的质量和强度。所有阀体上都标有可追溯的熔炼炉号。三片式阀体具有很多优点,安装灵活,不需要法兰,易于在线或非
在线检修。
阀体铰链
所有尺寸的阀门均具有两对阀体插销,在线检修时有助于使阀体与连接端面对齐。
连接形式超清洁型球阀具有两种标准的可互换的连接形式一易于安装的快速卡套式连接和适于特殊地点安装的延长管焊接连接。
牢固的顶盘安装平台
独有的一体式铸造顶盘法兰可以保证执行器的正确安装。AMISCO的顶盘安装面可以在高速转动和连续载荷时消除执行器不必要的移动。即使阀门处于满压力工作状态时,执行器也可以被安全便捷的拆除。2″(50mm)以上阀门的顶盘安装面符合SO5211标准。
手柄
1/2″-2“(15mm50mm)阀门的手柄具有安全扳扣,防止手柄意外转动。扳机在阀门处于开和关的位置锁定手柄。如有必要,手柄锁可过载运作,只需将手柄中的小插销置于所需位置。
挂锁为确保手柄位置固定,防止不需要的转动,可以添加挂锁。该挂锁可以用在该系列所有尺寸的阀上。
智能阀杆安装
AMISCO生产重载荷、高质量阀杆。所有AMISCO阀杆是由内部装入、防吹出设计,具有很高的安全性。无滞留球阀的阀杆具有活动载荷、自调节双重阀杆密封,阀杆强度高、直径大。
利用碟形垫片,该阀杆密封可以自动调节以补偿温度和磨损变化带来的影响。通过一个凹型的锁定垫片强化了阀杆的安装,防止在高速转动过程中阀杆螺母的松脱。
阀杆密封
止推轴承和止推垫圈组合形成了第一层阀杆密封。可调节的阀杆填料和另一个止推轴承在阀杆与阀体间形成了第二层密封。阀杆填料也是有PTFE组成,具有高清洁性和使用寿
命。双重阀杆密封是AMISCO独有的产品特点。
双重螺母锁定
无滞留球阀门标配有带锁定垫片的双重锁定螺母,在阀门处于满工作压力的情况下也可以便捷和安全的拆卸下手柄。

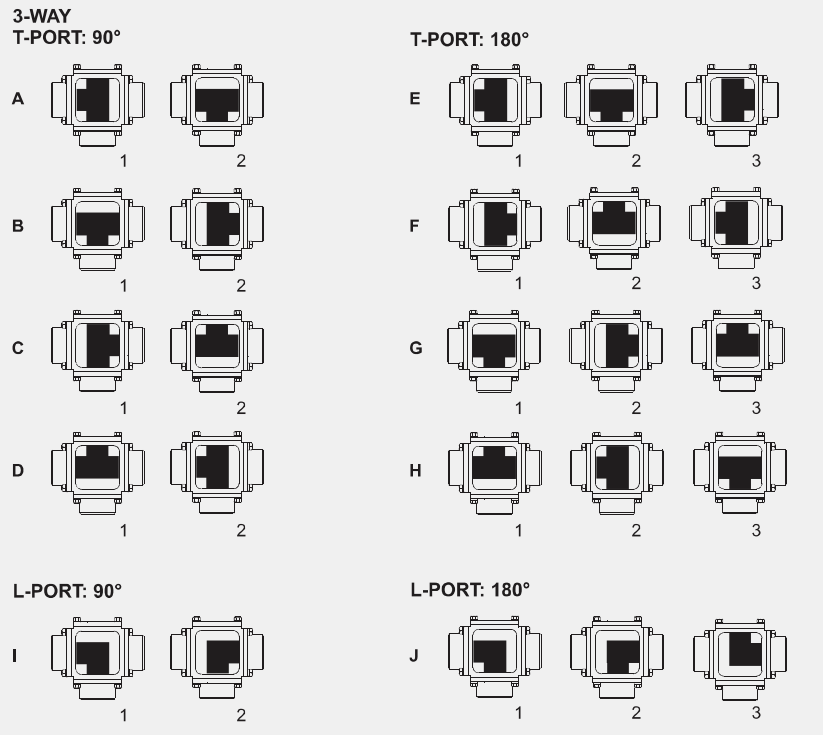

进口气动三通快装球阀流向图:
进口气动三通快装球阀技术数据:
阀体规格 |
|
•尺寸范围 |
1/2”~16”(DN15~DN400) |
•端部连接 |
法兰、双由令 |
•工作压力 |
PN10、PN16 |
•阀体材料 |
PPH |
•球体材料 |
PPH |
•阀杆材质 |
304SS、410SS |
•密封阀座 |
PTFE、EPDM、FKM |
•温度范围 |
-30℃~180℃ |
气动执行器规格 |
|
•缸体属性 |
一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
•端盖属性 |
一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
•缸体表面涂层 |
挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。 |
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211,DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
•输出扭矩 |
8um~10000um |
•控制气源 |
经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR |
•气源压力 |
最小气源压力3bar(40psi),最大气源压力8bar(120psi) |
•介质环境温度 |
标准:-20℃~+80℃、低温:-40℃~+80℃、高温:-15℃~+150℃ |
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
•安装法兰 |
DIN/ISO5211、DIN3337 |
•标准型 |
铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。 |
|
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
