气动球阀
进口气动锻钢球阀
Class150~2500
1/2″~ 2″
AMISCO进口气动锻钢球阀是由气动执行器和锻钢球阀组合的气控阀门。
阀体采用锻钢三片分体式阀体结构，专为高压工况应用而是设计。
进口气动锻钢球阀设计特点：
■密封件嵌于不锈钢阀座内，金属阀座尾端设有弹簧，当密封面磨损或者烧毁时，在弹簧作用下推动阀座与球体形成金属密封。
■其具有独特的自动泄压功能，当阀门中腔介质压力超过弹簧预紧力，出口端阀座后退脱离球体，达到自动泄压效果，泄压后阀座自动复位。
■设计制造符合美国国家标准ANSIB16.34，API608、API6D要求。
■球体在阀座之间的运动带有擦拭作用，故可适用带悬浮颗粒的介质。
■阀杆带有上密封，并采用倒装式结构，可防止在介质压力作用下阀杆冲击。
■根据用户需要可设有防静电，耐火和防止误操作的锁定机构。

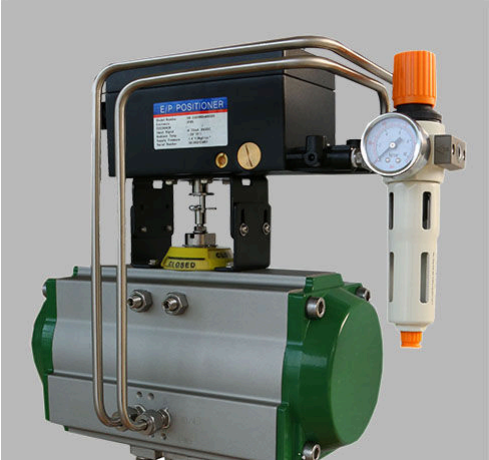

气动执行机构具有以下特点：
• 双执行和弹簧复位部件。
• 手动操作。
• 高可视性阀门位置指示。
• 外部调节多方向行程限位。
• 阀门安装根据ISO5211标准无需外部管道，配件根据NAMUR标准安装。
• 配有弹簧的弹簧复位部件操作安全、简便减少需要的空间。弹簧复位部件与双执行部件尺寸相同。
• 空气压力为116psi(8 bar)。
• 尺寸为48的执行机构为1/8’’NPT螺纹气动端口连接。
• 永久润滑气缸，气缸环及配件。
• 可互换的模块定位部件及配件。
• 球体，阀杆及轴之间紧密的连接滞后性很低。
进口气动锻钢球阀的技术数据：
|
阀体规格 |
|
|
•阀体结构 |
一体式阀体（顶部、侧面或端部入口）、分体式阀体（两片或三片式） |
|
•球体结构 |
浮动球&固定球阀 |
|
•尺寸范围 |
1/2”~20”（DN15~DN500） |
|
•端部连接 |
法兰、焊接 |
|
•工作压力 |
Class150~2500 |
|
•阀体材料 |
A105、F304、F316、F316L、ZG1Cr18Ni9Ti、C4、C6L、ZG1Cr18Ni12Mo2Ti |
|
•阀球材质 |
F316、A105+EN |
|
•阀座材质 |
PTFE、RPTFE、DEVLON、Nylon+MoS2、Nylon、PEEK |
|
•密封阀座 |
石墨、Devlon、TFEM、PTFE、PEEK、POM、PCTFE |
|
•温度范围 |
-196℃~816℃ |
|
气动执行器规格 |
|
|
•缸体属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
•端盖属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
•缸体表面涂层 |
挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟龙涂层），使用寿命更长，摩擦系数低。 |
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
•输出扭矩 |
8um~10000um |
|
•控制气源 |
经过滤的压缩空气，无需润滑油，有润滑油的情况下润滑油必须适合NBR |
|
•气源压力 |
最小气源压力3bar（40psi），最大气源压力8bar（120psi） |
|
•介质环境温度 |
标准：-20℃~+80℃、低温：-40℃~+80℃、高温：-15℃~+150℃ |
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
•标准型 |
铝合金外壳硬质阳极氧化处理，可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
•全系列符合IEC61508规定，并通过安全完整性等级SIL3认证。 |
|
|
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
|

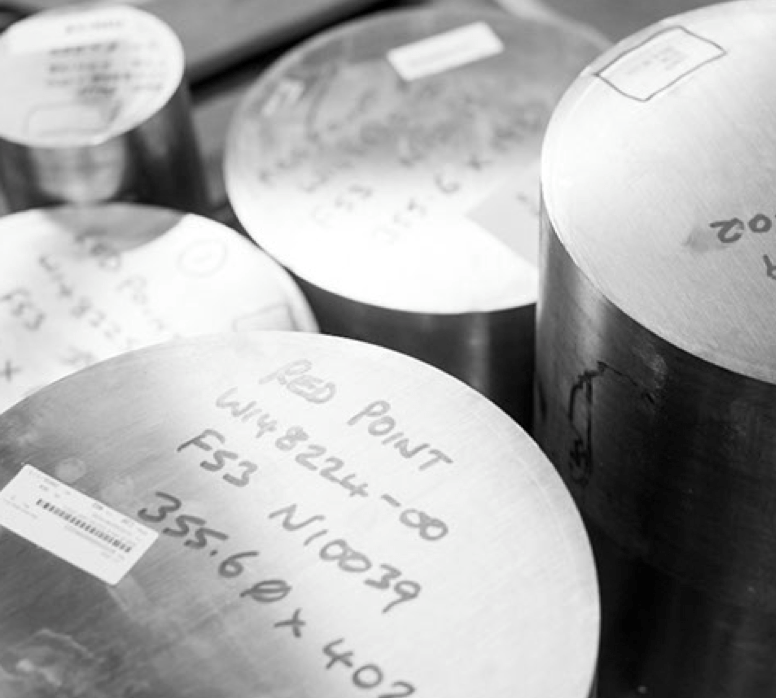

进口气动锻钢球阀可用材料:
>双相、超双相、不锈钢、碳钢
>合金600、合金625、C 276、合金800、合金825
>钛
>锆

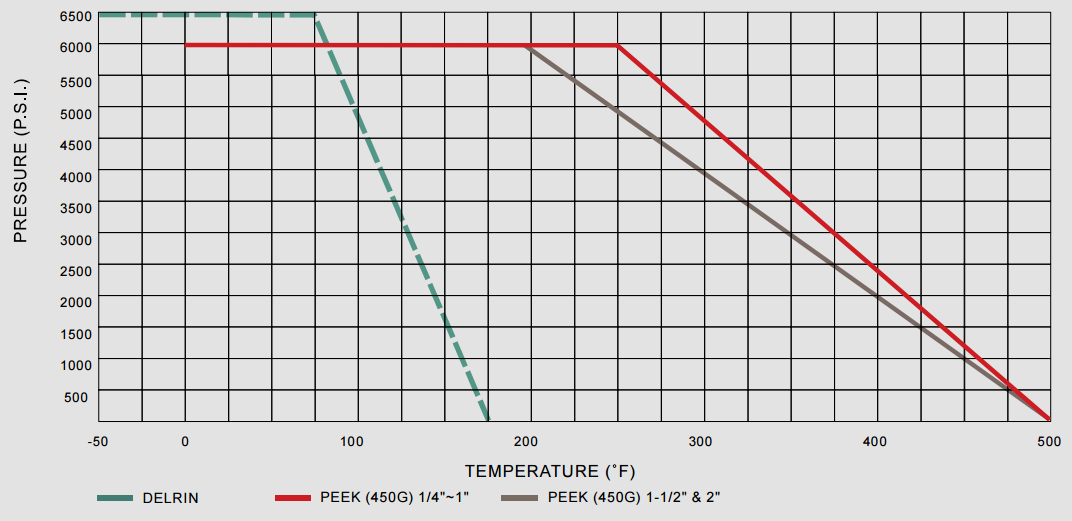

阀座压力/温度图：

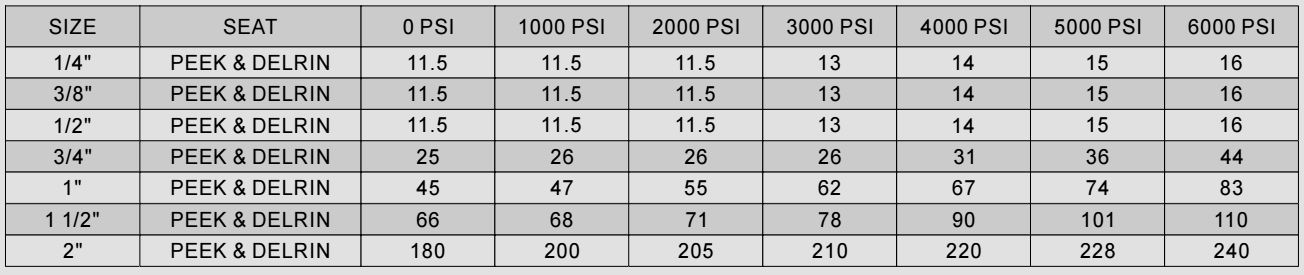

进口气动锻钢球阀扭矩（Nm）：
注1：强烈建议执行机构增加至少30%~40%的安全系数。
