进口三段式气动球阀

产品概述 (ANSI 150LB、300LB,1/2″~ 2″)
>ISO5211 高平台设计,可直接安装执行器
>缸体,内表面细磨精加工,内部和外部均采用高级防腐技术,气缸摩擦系数小,使用寿命长,抗腐蚀性能强
>双活塞齿轮齿条式设计,结构紧凑、安装位置对称、改变输出轴转向方便,动作迅速
产品询价
产品详情

进口气动球阀

进口三段式气动球阀



ANSI 150LB、300LB

1/2~ 2

AMISCO进口三段式气动球阀是由三段式气动执行器和球阀组合的气控阀门。

适用于定量装车,定量灌装系统中。

AMISCO进口三段式气动球阀配套三段式气动执行器,可对控制的阀门实现分程控制。AMISCO三段式气动执行器有0°-45°-90°以及0°-90°-180°两种控制行程。

在气口“2”进气后活塞向两端运动被两端设计有辅助活塞产生机械限制来实现中间位置的,可直接利用外面两端调节螺栓很容易调节中间位置角度,如20°、30°、50°、75°、和95°、120°、130°、150°、175°等。

三位置气动执行器工作原理

AMISCO三位置气动执行器的操作需要设计一套电磁阀控制回路系统来实现完成操作,其控制原理如下:



位置1 (中间位置)

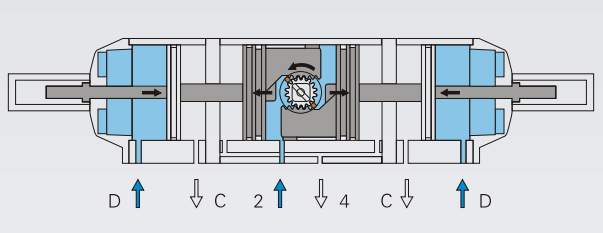

气源压力同时进入20D口,空气从4口和C口排出,20作为内部活塞移动,DO是通过辅助活塞推杆限制内部活塞定位在预定的中间位置。

位置2(全开位置)

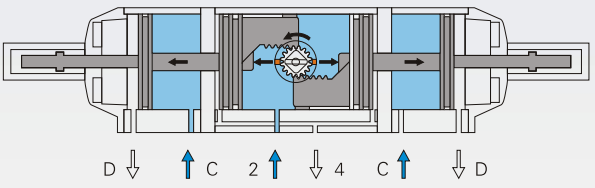

气源压力同时进入2口和CO,空气从4口和D口排出,2口的内部活塞继续移动,CO为解除辅助活塞推杆限制定位,使内部活塞顺利到达全开位置。

位置3(全关位置)

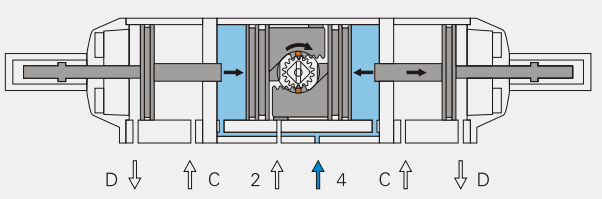

气源压力进入4口,空气从20排出,内部活塞向中间方向移动到达全关位置。

可提供0° -45° -90°弹簧回位型号规格,在断气断电时(或气源故障),通过弹簧迫使内部活塞回位到全关位置。

进口三段式气动球阀的执行器特点

1、缸体,内表面细磨精加工,内部和外部均采用高级防腐技术,气缸摩擦系数小,使用寿命长,抗腐蚀性能强。

2、双活塞齿轮齿条式设计,结构紧凑、安装位置对称、改变输出轴转向方便,动作迅速。

3、活塞齿条背面装有复合轴承及导向环,动作准确、摩擦系数小、使用寿命延长。

4、高精度齿轮和齿条,啮合间隙小、精度高,输出功率大。

5、不锈钢紧固件,安全美观,抗腐蚀性强。

6、采用国际规范尺寸:输出轴槽、螺孔;顶部安装孔尺寸符合NAMUR标准;气源接口尺寸符合NAMUR标准;底部安装孔尺寸符合ISO5211标准,方便安装电磁阀限位开关等附件。

7、齿轮齿条式结构气动执行器。产品广泛应用于各个领域,是球阀、蝶阀等良好的驱动装置,品质卓越的。产品符合NAMUR, ISO5211标准,公司及产品通过ISO90012000CE认证。

进口三段式气动球阀 阀体特点:

1、可使用在液压系统、化工、蒸汽、天然气、石化工业、氧气、以及真空应用。

2、ISO5211 高平台设计,可直接安装执行器

3、带有自我调节特性填料设计,由碟型弹簧及倒V式填料所组成。可依照温度变动以及管道震动进行自我调整

4、防吹出阀杆设计,能在高压应用下,确保工作安全

5、多种阀座及密封件材质可供选择,聚四氟乙烯PTFE, 改性聚四氟乙烯RPTFE,充碳聚四氟乙烯 PTFE+Carbon, 充不锈钢聚四氟乙烯PTFE+SS, 聚甲醛DELRIN, 聚醚醚酮PEEK 等材质

6、精密铸造工艺阀体,阀体炉号,可提供铸件追溯型

进口三段式气动球阀的技术数据:

阀体规格

•阀体结构

全通径分体式法兰球阀

•尺寸范围

1/2”12”DN15DN300

•端部连接

法兰RFRJFFFM

•压力等级

ANSI 150LB300LB

•温度范围

-20 to +280

•阀体材料

WCB, 316L S/S, Titanium, Duplex, Hastelloy C,Alloy 20

•阀芯形式

O型球形阀芯

•流量特性

近似快开型

•动作范围

0~90°

•死区

1%(可调)

•阀体标准

ANSI B16.34 ANSI B16.5 ANSI B16.10. API 6D API 509API 607 4th Edition

气动执行器规格

•缸体属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•端盖属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•缸体表面涂层

挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。

•证书/使用标准

连接部分符合全新国际标准规范ISO5211DN3337(F03-F25)使用产品安装具有互换性、通用性。

•输出扭矩

8um~10000um

•控制气源

经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR

•气源压力

最小气源压力3bar40psi),最大气源压力8bar120psi

•介质环境温度

标准:-20~+80℃、低温:-40~+80℃、高温:-15~+150

•旋转行程

0°-45°-90°/0°-90°-180°

•安装法兰

DIN/ISO5211DIN3337

•标准型

铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等

•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。

•通过德国莱茵TUV认证机构的ATEXCE认证

阀座选择:

AMISCO可提供多种阀座材料以满足更多的应用,标准阀座为PTFE,可选择如下:

■RPTFE

■不锈钢/PTFE50/50

■UHMWPE

■Virgin PTFE

■TFM1600

■Tek-Fil(TFM填充碳钢/石墨)

■全金属阀座

■空隙填料阀座

PEEK阀座具有耐高压高温特性。TEK-Fil阀座在高温、高开关频率和蒸汽工况下,可降低扭矩。TFM1600阀座除提供PTFE的化学性能外,还具有更低的孔隙率和渗透性,从而提高温度范围,减小阀门扭矩。

压力/温度等级:

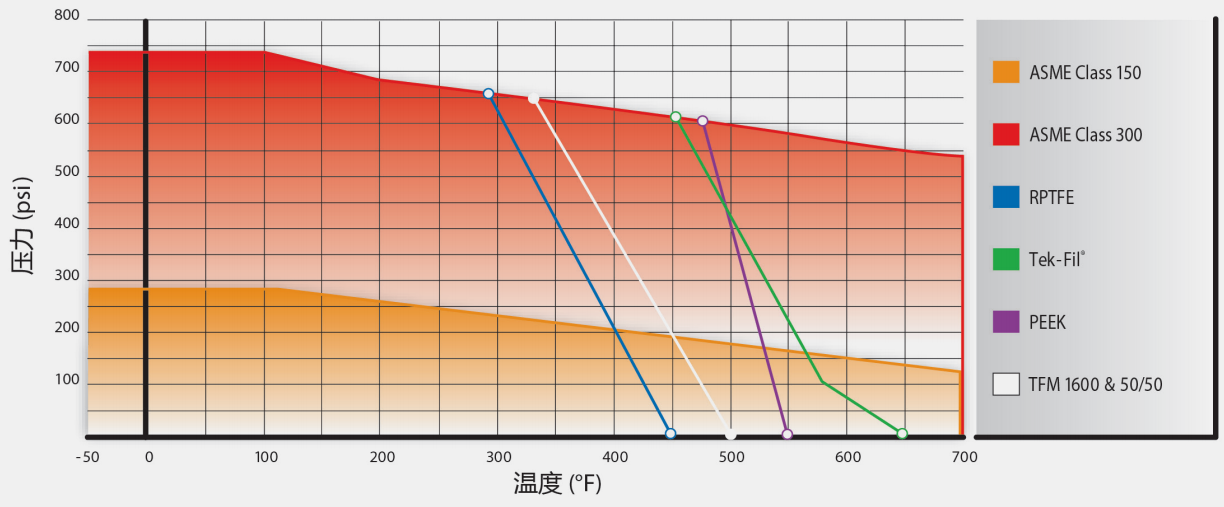

蒸汽应用中的压力等级:



TFM阀座

Tek-Fil阀座

PEEK阀座



PSI

PSI

PSI

Class 150

150

365

190

383

170

374

Class 300

150

365

425

454

425

454

特殊选择:

■空隙填充阀座  ■介质容量单位

■弹簧复位手柄  NACE

■排放球  ■抛光内件

■定制球  ■特殊清理

■氯介质  ■硅树脂
