进口气动带手轮球阀

产品概述 (PN320、PN420、PN500,1/2″~ 2″)
>API607防火安全认证
>设计符合ASME B16.34规范要求
>面对面结构尺寸符合ASME B16.10
>法兰顶部执行机构安装平台
>符合ISO 5211标准
产品询价
产品详情

进口气动球阀

进口气动带手轮球阀


PN320PN420PN500

1/2~ 2

AMISCO进口气动带手轮球阀是由气动执行器和带手轮球阀组合的气控阀门。

AMISCO进口气动带手轮球阀是一种转角90°的旋转类球阀,配用AMISCO高性能切断执行机构及手轮操作机构,可在操作气源出现故障或执行器损坏的情况下,使用手动操作机构打开或关闭阀门。该阀可用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

进口气动带手轮球阀特性:

■API607防火安全认证

■设计符合ASME B16.34规范要求

■面对面结构尺寸符合ASME B16.10

■法兰顶部执行机构安装平台

■符合ISO 5211标准

进口气动带手轮球阀特点:



1、ISO 5211方轴高平台,无需支架可直接安装执行器

2、1/2”至12”精密铸造阀体

3、球体

精密加工的镜面抛光实心球可实现紧密关断,并具有较小的操作扭矩。

4、阀座

泄压槽设计用于释放流管中的压力,减少阀座磨损和阀门扭矩。

5、锥形阀杆设计可提供最佳的阀杆密封,并具有极长的使用寿命。

6、超光滑阀杆表面

延长使用寿命,阀杆表面光滑,减少密封摩擦和操作扭矩。

7、防脱出阀杆设计,保证最大程度的安全。

8、O形圈阀杆密封

通过增加阀杆O形圈,延长使用寿命,并保持阀杆对齐。

9、防静电设置

阀球、阀杆和阀体防静电装置。

10、所有阀体的零件和法兰表面均已完全加工

11、完全密封的阀体密封件,从高真空到高压和高温均可应用。

V型球选型

AMISCO为所有流程应用程序提供了V形球阀控制选项。欲了解更多信息,请索取AMISCO V型球阀数据表。

金属阀座选项

AMISCO金属阀座可用于高温和研磨条件。欲了解更多信息,请索取AMISCO金属阀座阀门数据表。

执行器特点:

1、指示器

指示器符合VID/VIE3845 NAM UR标准,便于安装限位开关、定位器等附件。

2、输出轴

镀镍合金钢一体式锻压输出轴的设计符合NAMURISO5211. DIN3337标准。特殊标准可根据客户要求去定制。

3、缸体

由优质铝合金挤压成形,表面进行硬质阳极氧化处理、特氟龙涂层。

4、端盖

铝合金压铸,表面阳极硬化处理、金属聚酯涂层。

5、活塞

采用铸铝硬质氧化处理

6、调节螺栓

两个独立行程调节螺栓可以方便精确的在±5。以内调整阀门的开合角度。

7、弹簧

采用优质弹簧钢,预压装配。能方便的拆卸或改变弹簧数量满足不同的力矩输出范围。

8、活塞环

采用低摩擦、长寿命复合材料,维修更换方便。

9、密封

常温下使用丁月青橡胶,高温和低温工况下,根据客户要求使用特殊的密封。

10、气源接口

符合NAM UR标准,可直接安装NAM UR标准电磁阀。

11、所有紧固件均采用不锈钢材料。

进口气动带手轮球阀技术数据:

阀体规格

•阀体结构

全通径分体式法兰球阀

•尺寸范围

1/2”20DN15DN500

•端部连接

螺纹、法兰、焊接

•压力等级

ANSI 150LB300LB

•温度范围

-20 to +350

•阀体材料

WCB304316316L

•阀芯形式

O型球形阀芯

•流量特性

近似快开型

•动作范围

0~90°

•死区

1%(可调)

•阀体标准

ANSI B16.34 ANSI B16.5 ANSI B16.10. API 6D API 509API 607 4th Edition

气动执行器规格

•缸体属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•端盖属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•缸体表面涂层

挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。

•证书/使用标准

连接部分符合全新国际标准规范ISO5211DN3337(F03-F25)使用产品安装具有互换性、通用性。

•输出扭矩

8um~10000um

•控制气源

经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR

•气源压力

最小气源压力3bar40psi),最大气源压力8bar120psi

•介质环境温度

标准:-20~+80℃、低温:-40~+80℃、高温:-15~+150

•旋转行程

0°-45°-90°/0°-90°-180°

•安装法兰

DIN/ISO5211DIN3337

•标准型

铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等

•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。

•通过德国莱茵TUV认证机构的ATEXCE认证

进口气动带手轮球阀的阀座选择:

AMISCO可提供多种阀座材料以满足更多的应用,标准阀座为PTFE,可选择如下:

■RPTFE

■不锈钢/PTFE50/50

■UHMWPE

■Virgin PTFE

■TFM1600

■Tek-Fil(TFM填充碳钢/石墨)

■全金属阀座

■空隙填料阀座

PEEK阀座具有耐高压高温特性。TEK-Fil阀座在高温、高开关频率和蒸汽工况下,可降低扭矩。TFM1600阀座除提供PTFE的化学性能外,还具有更低的孔隙率和渗透性,从而提高温度范围,减小阀门扭矩。

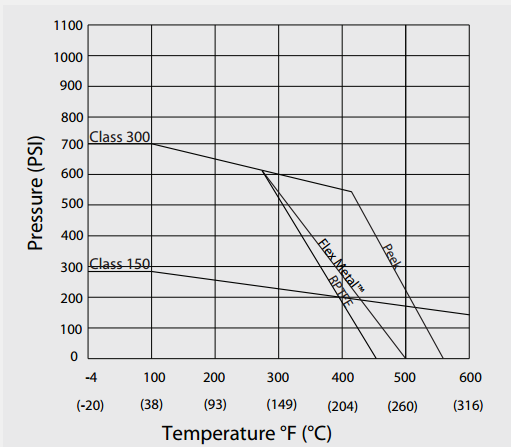

压力/温度等级:

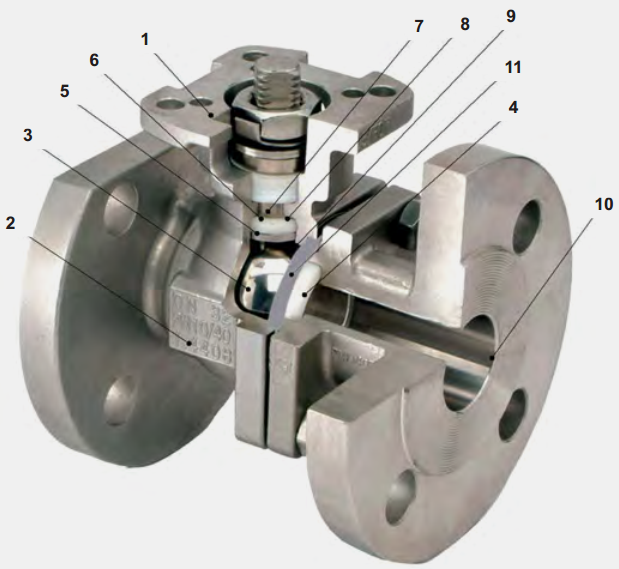

进口气动带手轮球阀零部件材质:
