气动蝶阀
进口气动凸耳式软密封蝶阀
PN10、PN16、PN25、PN40
1/2″~ 12″
AMISCO进口气动凸耳式软密封蝶阀是由气动执行器和凸耳式软密封蝶阀组合的气控阀门。该阀是中线型90°回转阀，为橡胶全包覆式蝶阀，采用框架结构，强度高，具有双向密封功能。安装时不受介质流向的控制，外表整体环氧树脂涂层，能有效的防止锈蚀，通过选择阀座密封材料，可用于不同的工况介质，凭借优良的密封性能、超长的使用寿命和精致的外形尺寸，在诸多场合成功取代传统蝶阀、球阀、针阀等，通过装配电磁阀、限位开关、过滤器、定位器等气动配件，可以远程端控制阀门的快速开关及调节。
进口气动凸耳式软密封蝶阀设计特点：
>多重密封构造，防止高压泄漏
在阀板和阀座间进行第一次密封，在阀杆和阀座间进行第二次密封，更进一步在阀杆和轴承之间通过O型密封圈进行第三次密封。在此三次密封的基础上，在阀的下侧又加装了底盖，从而切实有效的防止阀门的外漏。
>零泄漏、低扭矩、长寿命
低扭矩高耐压双面持压设计，完全隔绝阀体及阀轴与流体接触，阀板与阀轴无销式设计，方便维修与拆卸，并于阀轴内部置入特殊防止卡死自润滑性轴承，杜绝了一般蝶阀无法关闭问题，其开关循环寿命可达50000次以上。
>容易维修，耐磨损设计
阀板表面光滑，流体阻力小，设计简洁紧凑。阀杆上下使用的轴承具有优秀的耐磨性和摩擦性，不会发生咬死现场。
>多种材料及操作方式选择
有多种阀体、阀板、密封材料可供不同工况的客户选择，此外手动、蜗轮、液动气动和电动阀门执行机构使阀门的应用场合更为多样化。

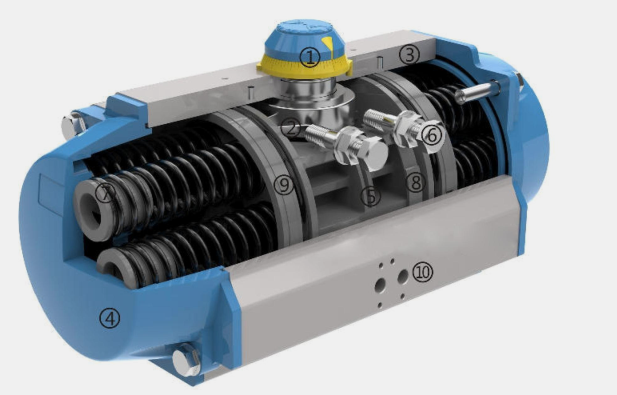

执行机构特点：
气动执行器
1、指示器符合VID/VIE3845 NAM UR标准,便于安装限位开关、定位器等附件。
2、镀镍合金钢一体式锻压输出轴的设计符合NAMUR、ISO5211. DIN3337标准。特殊标准可根据客户要求去定制。
3、缸体由优质铝合金挤压成形,表面进行硬质阳极氧化处理、特氟龙涂层。
4、端盖铝合金压铸，表面阳极硬化处理、金属聚酯涂层。
5、活塞采用铸铝硬质氧化处理
6、调节螺栓由两个独立行程调节螺栓可以方便精确的在±5。以内调整阀门的开合角度。
7、弹簧采用优质弹簧钢，预压装配。能方便的拆卸或改变弹簧数量满足不同的力矩输出范围。
8、活塞环采用低摩擦、长寿命复合材料，维修更换方便。
9、常温下密封使用丁腈橡胶，高温和低温工况下，根据客户要求使用特殊的密封。
10、气源接口符合NAM UR标准,可直接安装NAM UR标准电磁阀。
11、所有紧固件均采用不锈钢材料。
进口气动凸耳式软密封蝶阀的技术数据：
|
阀体规格 |
||
|
•阀体结构 |
一体式铸造阀体 |
|
|
•尺寸范围 |
2”〜48”（DN50〜DN1200） |
|
|
•端部连接 |
凸耳式 |
|
|
•压力等级 |
PN10、PN16、PN25、PN40 |
|
|
•温度范围 |
NBR（0℃~70℃）、EPDM（-20℃~130℃） |
|
|
•阀体材料 |
QT、WCB、CF8、CF8M、CF3M |
|
|
•阀板材料 |
304SS、316SS |
|
|
•阀座材料 |
POM、EPDM、PTFE、RPTFE |
|
|
•阀杆材质 |
17-4PH |
|
|
气动执行器规格 |
||
|
•缸体属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•端盖属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•缸体表面涂层 |
挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟龙涂层），使用寿命更长，摩擦系数低。 |
|
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
|
•输出扭矩 |
8um~10000um |
|
|
•控制气源 |
经过滤的压缩空气，无需润滑油，有润滑油的情况下润滑油必须适合NBR |
|
|
•气源压力 |
最小气源压力3bar（40psi），最大气源压力8bar（120psi） |
|
|
•介质环境温度 |
标准：-20℃~+80℃、低温：-40℃~+80℃、高温：-15℃~+150℃ |
|
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
|
•标准型 |
铝合金外壳硬质阳极氧化处理，可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
|
•全系列符合IEC61508规定，并通过安全完整性等级SIL3认证。 |
||
|
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
||
可选阀座材料:
PTFE包覆EPDM (标准温度或高温)
PTFE包覆EPDM阀座由一个阀座面和通道材料(为PTFE包覆材料为EPDM的橡胶背部组成。只有惰性的非粘胶性的PTFE材料表面是与管道中的介质接触的。而材料为EPDM元件是作为一个弹性件来支撑比较硬质的PTFE材料。这些阀座通用材料为Buna-N和EPDM 。不适用于化学环境，特别是用于腐触性环境。
纯PTFE
所有AMISCO的PTFE阀座和包覆阀板，都是用纯PTFE材料做的。
该材料的规格厚度3mm ，比重2.16。结晶率68%。PTFE固有的强度具有优越的化学性能，高温性能以及抗撕扯能力。经烧结处理的PTFE比熔化处理的材料(如PFA)掳有更低的渗透性，此特性结合AMISCO严格的材料规范要求，对管道介质提供了更好的防渗漏保护。
传导性PTFE
AMISCO的传导性PTFE阀座和阀板，对于安装在需要防爆性保护的区域是很更要的。该材料的设计具有防止有害的静电放射，为了实现最安全性和可靠性，泽方提供了兼具静电放射保护和很好的抗化学腐蚀性的PTFE。这种可传导PTFE阀座阀板，最薄为3mm，为管道介质提供了最大化的防渗透保护。
UHMWPE
UHMWPE的阀座阀板，具有特别好的抗化学性，是应用于高磨损化学环境的理想选择。UHMWPE高分子重的自然特性阻止管内的颗粒对阀座表面的损书，该材料是应用于化学环境中防腐损最经济高性能的选择。阀座材料的提供根据阀门尺寸和采列进行选型。
安装说明：
AMISCO进口气动凸耳式软密封蝶阀适用于所有平面或凸面法兰的连接，无需使用法兰垫片。安装时，法兰之间应有足够的间隙以便阀门的插入，且密封不受影响。转动阀杆调整好蝶板在阀体中的位置，将阀门放置于法兰间，并手动拧紧螺栓。逆时针方向缓慢开启阀门，检查蝶板净距是否足够。将蝶板重新选旋至10%的开度位置，再拧紧所有螺栓，检查蝶板净距是否足够。

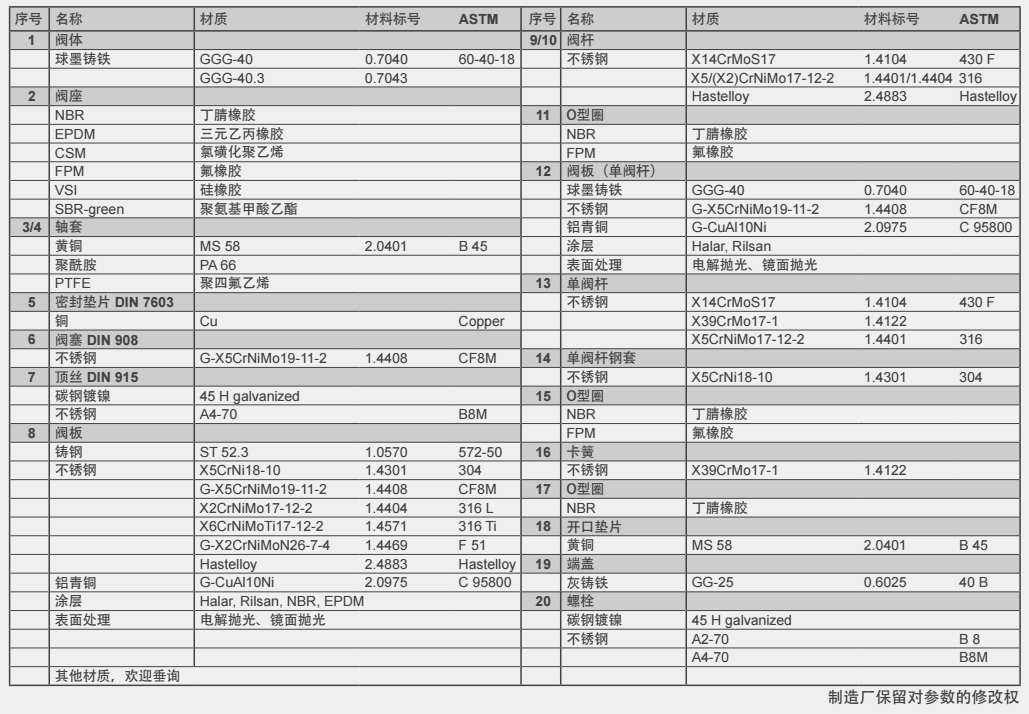

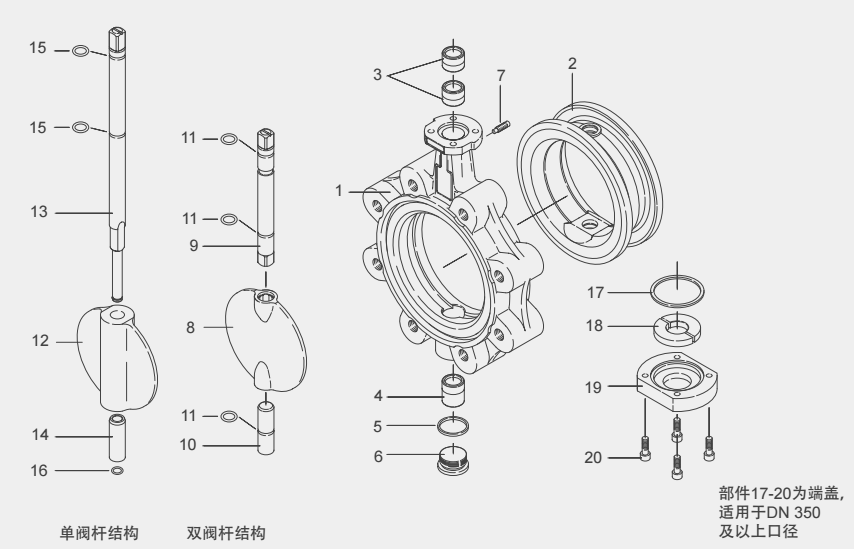

进口气动凸耳式软密封蝶阀零部件材质：
