进口气动法兰式软密封蝶阀

产品概述 (PN10、PN16、PN25、PN40,1/2″~ 12″)
>阀板和阀杆一体式
>两片式阀体,所有紧固件为不锈钢材质
>绝缘高度根据欧盟标准
>阀板密封面镜面抛光处理
>可提供符合美国 FDA 标准的材质
>可拆卸,材料可循环使用
>喷涂行业,可选用无硅处理阀门
产品询价
产品详情

气动蝶阀

进口气动法兰式软密封蝶阀



PN10、PN16、PN25、PN40

1/2~ 12

AMISCO进口气动法兰式软密封蝶阀是由气动执行器与法兰式软密封蝶阀组成的气控阀门。

该阀为中线型90°回转阀,为橡胶全包覆式蝶阀。采用双法兰式设计,能应用于管线末端服务。

气动执行器为齿轮齿条式双活塞设计,作用形式分为双作用(气源失效保持原位)和单作用(气源失效复位),产品全面符合ISO 5211DIN 3337CD/VDE3845MAMUR等国际标准,最高工作压力可达10bar,标准行程为90°,可以±5°角调节度,执行器的缸体及密封件,可按客户实际要求选择防腐、高温、低温等场合应用材料。

进口气动法兰式软密封蝶阀特性:

- 阀板和阀杆一体式

- 两片式阀体,所有紧固件为不锈钢材质

- 绝缘高度根据欧盟标准

- 可提供TA-Air/ VDI 2440认证

- 阀板密封面镜面抛光处理

- 可提供符合美国 FDA 标准的材质

- 可拆卸,材料可循环使用

- 喷涂行业,可选用无硅处理阀门

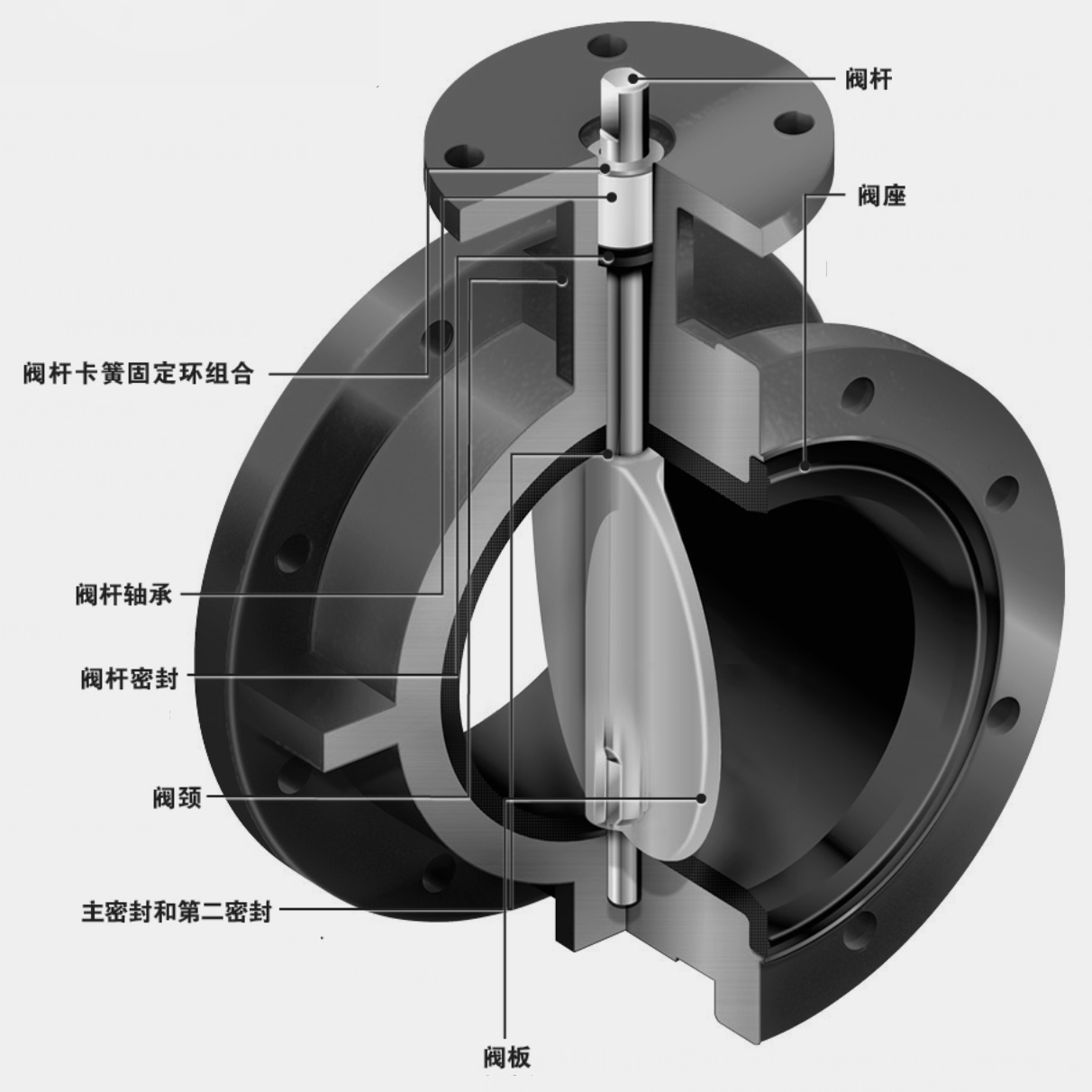

进口气动法兰式软密封蝶阀设计特点:



阀杆:精密的双扁势阀板与阀杆连接驱动阀板无需螺丝和销钉。

阀座:AMISCO的舌槽接合式阀座设计,能够完全把阀体与管内介质隔离,具有更低的扭矩。

阀座上有模压成一体的O形环,不需要再安装时另加法兰垫片。

阀杆卡簧固定环组合:阀杆由独特的不锈钢“Spixrolox”卡簧固定于阀体内,一个止推垫片和两个C环,由表中的铜材料制成,如需不锈钢也可提供。用专用小工具就可拆卸卡簧。阀杆固定组合能防止作业中无意拉出。

阀杆轴承:抗腐蚀。醇缩醛阀杆套能吸收重负荷时的侧向推力。

阀杆密封:自调式“U”杯形填料设计,可保证双向绝对密封。防止外来物质进入阀杆腔内。

阀颈:较长的阀体颈部,满足50mm管线保温要求,有适当距离安装驱动装置的功能。

主密封和第二密封:这类密封完全把流体介质和阀体、阀杆相隔离。主密封是由通过机械加工和手动抛光的阀板肩部与阀座的内表面的预压接触来获得的。次密封是由阀杆和阀座孔的过盈配合获得的。

阀板:铸件经过球面机加工和手动抛光,提供了双向气泡级紧急关闭密封,提供了最小的扭矩和更长的阀座使用寿命。

材料提供取决于阀门尺寸和系列,可提供客户要求的其他材料,请根据实际应用要求联系当地阿米斯科销售代表。

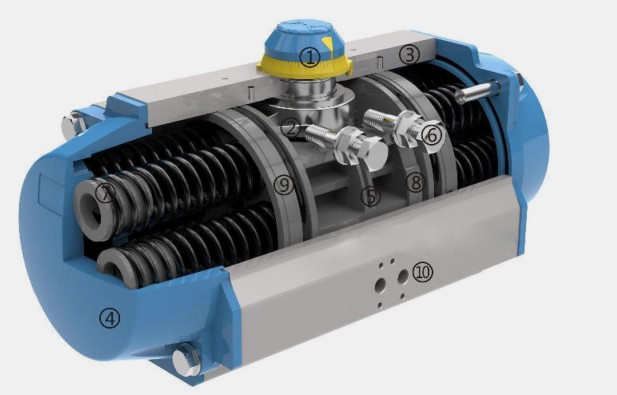

气动执行器

■齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反向旋转。

■挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟隆涂层),使用寿命更长,摩擦系数低。

■一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

■组合式预符荷安全弹簧组,不论在装配过程或使用现场中,都能方便而安全的安装或增减弹簧数量。

■外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是精确方便,调节阀开和阀关位置,如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

■多功能位置指示器,现场可视化指示,符合VID/VIE3845NAMUR标准槽,能安装并输出所有附件,如限位开关盒、电气定位器、位置传感器。

■奇缘接口符NRMAR标准,可直接安装NUMAR标准电磁阀。

■齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦,长寿命。

■所有的紧固件均采用不锈钢材料,长期抗腐蚀。

■连接部分符合全新国际标准规范ISO5211DN3337(F03-F25)使用产品安装具有互换性、通用性。

进口气动法兰式软密封蝶阀技术数据:

阀体规格

•阀体结构

一体式铸造阀体

•尺寸范围

2”48DN50DN1200

•端部连接

法兰式

•压力等级

PN10PN16PN25PN40

•温度范围

NBR0~70℃)、EPDM-20~130℃)

•阀体材料

QTWCBCF8CF8MCF3M

•阀板材料

304SS316SS

•阀座材料

POMEPDMPTFERPTFE

•阀杆材质

17-4PH

气动执行器规格

•缸体属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•端盖属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•缸体表面涂层

挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。

•证书/使用标准

连接部分符合全新国际标准规范ISO5211DN3337(F03-F25)使用产品安装具有互换性、通用性。

•输出扭矩

8um~10000um

•控制气源

经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR

•气源压力

最小气源压力3bar40psi),最大气源压力8bar120psi

•介质环境温度

标准:-20~+80℃、低温:-40~+80℃、高温:-15~+150

•旋转行程

90°、120°、135°、180°、双向±5°调节

•安装法兰

DIN/ISO5211DIN3337

•标准型

铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等

•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。

•通过德国莱茵TUV认证机构的ATEXCE认证

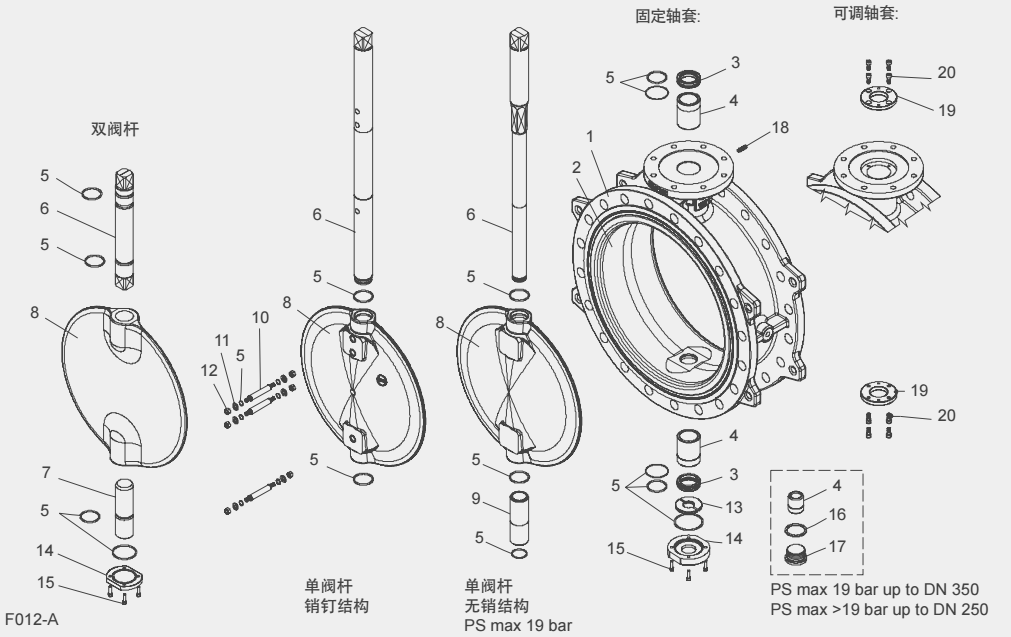

进口气动法兰式软密封蝶阀零部件材质:
