进口气动对夹式软密封蝶阀

产品概述 (PN10、PN16、PN25、PN40,1/2″~ 12″)
>阀板密封面镜面抛光处理
>可提供符合美国 FDA 标准的材质
>可拆卸,材料可循环使用
>喷涂行业,可选用无硅处理阀门
产品询价
产品详情

气动蝶阀

进口气动对夹式软密封蝶阀



PN10、PN16、PN25、PN40

1/2~ 12

AMISCO进口气动对夹式软密封蝶阀由气动执行器与对夹式软密封蝶阀组成。利用压缩空气推动执行器内多组组合气动活塞运动,带动圆形蝶板做启闭作用,亦可设计成调节功能。

进口气动对夹式软密封蝶阀设计特点:

1/与介质完全的隔离

取决于两个基础设计理念

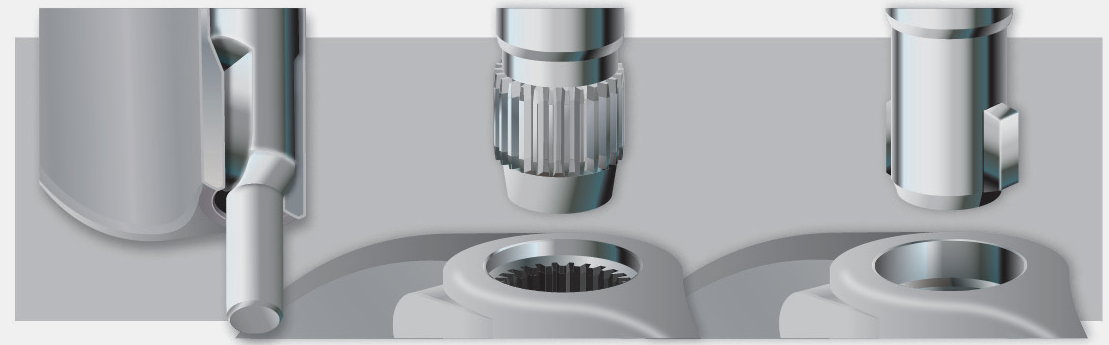

A.阀板/阀杆内部连接 阿米斯科提供三种阀板与阀杆的连接方式:双“D”连接,花键连接以及双平键连接。这些内部的,不会被弄湿的连接消除了阀杆暴露在外面从而接触到介质,列如像销子或螺钉等连接。



1.双“D”:连接的阀板和阀杆特点是精密加工的阀杆平面和阀板里边匹配在一起。

尺寸2-20”(50mm-500mm

2.花键:连接的阀板与阀杆特点是将加工精密的阀杆凸键齿和阀板凹键齿过盈配合连接。

标准尺寸:22”——48”(550mm1200mm

可选尺寸:54”——120”(1400mm-3000mm

3.双平键:连接阀板和阀杆的特点是将阀板和阀杆经过加工的键槽匹配在一起,键槽间合在一起。

可选尺寸:54”——120”(1400mm-3000mm

拆卸阿米斯科阀门的内部连接操作十分简单,只要将阀杆从阀板中拉出来即可。阿米斯科的阀板和阀杆连接经过精密的加工,确保消除了滞后的现象,加上所有的连接设计产生了最大的强度接和。所有的阀杆具有防吹出特点。

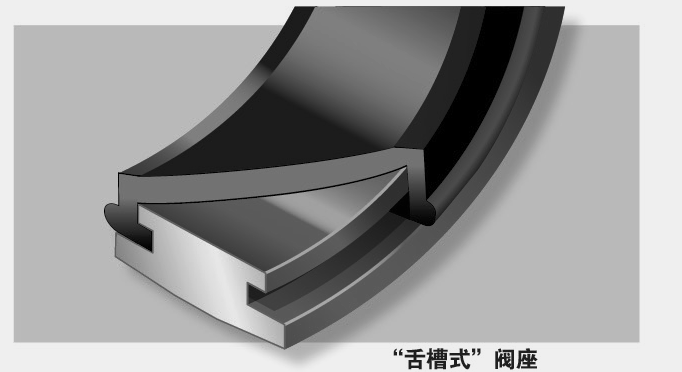

B.阀座设计   阿米斯科的阀座设计提供了阀体和阀杆完全和介质隔离。阀座是特别为连接套合式或焊接式法兰而设计。

2国际兼容性

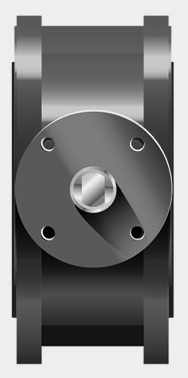

阀门安装顶部法兰满足ISO5211标准,靠直接安装手动操作机构和电动执行机构。所有阀门加长阀颈,满足至少2”(50mm)管线保温要求。

3执行机构安装

由于标准化的设计理念,所有阿米斯科执行机构包括手柄,齿轮减速器,气动和电动执行机构都能直接安装在阿米斯科的中线蝶阀上,无需支架。现场安装简易,减少了误差和高度。

进口气动对夹式软密封蝶阀的技术数据:

阀体规格

•阀体结构

一体式铸造阀体

•尺寸范围

2”48DN50DN1200

•端部连接

对夹式

•压力等级

PN10PN16PN25PN40

•温度范围

NBR0~70℃)、EPDM-20~130℃)

•阀体材料

QTWCBCF8CF8MCF3M

•阀板材料

304SS316SS

•阀座材料

POMEPDMPTFERPTFE

•阀杆材质

17-4PH

气动执行器规格

•缸体属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•端盖属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•缸体表面涂层

挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。

•证书/使用标准

连接部分符合全新国际标准规范ISO5211DN3337(F03-F25)使用产品安装具有互换性、通用性。

•输出扭矩

8um~10000um

•控制气源

经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR

•气源压力

最小气源压力3bar40psi),最大气源压力8bar120psi

•介质环境温度

标准:-20~+80℃、低温:-40~+80℃、高温:-15~+150

•旋转行程

90°、120°、135°、180°、双向±5°调节

•安装法兰

DIN/ISO5211DIN3337

•标准型

铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等

•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。

•通过德国莱茵TUV认证机构的ATEXCE认证

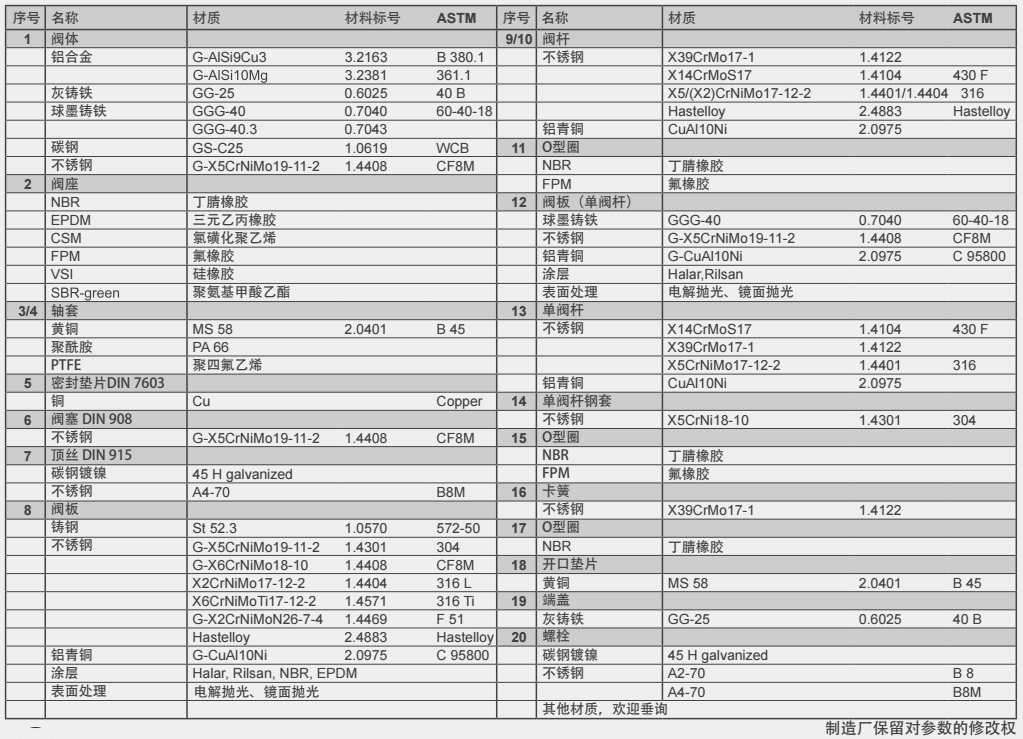

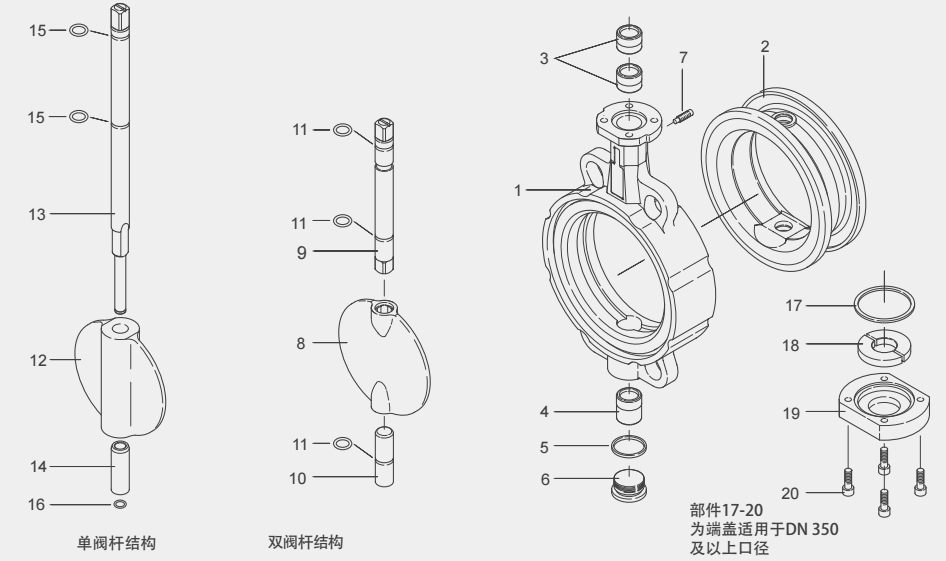

进口气动对夹式软密封蝶阀 零部件材质:
