进口气动对夹式双偏心蝶阀

产品概述 (PN10、PN16、PN25、PN40,1/2″~ 12″)
>双偏心设计
>定位支架辅助安装
>两种密封系统可选: R-PTFE 和 Inconel
>最高工作温度:
软密封 (R-PTFE) 最高 230°C
金属密封 (Inconel) 最高 600°C
防火型 (PTFE/Inconel) 最高 200°C
>免维护
>即使在高频率的使用工况下,仍然可以长时间使用
>防火标准符合 BS 6755 part 2, API 607 第5版
产品询价
产品详情

气动蝶阀

进口气动对夹式双偏心蝶阀



PN10、PN16、PN25、PN40

1/2~ 12

AMISCO进口气动对夹式双偏心蝶阀是特殊的浮动式阀座设计,依据压力源之方向,自动调整阀座位置,达到阀门双面持压之效果,并增加了阀座使用寿命,配合空气分离市场要求及实验,使用寿命可达50万次以上,阀轴经过特殊防尘设计,防止了流体进入阀轴造成阀轴卡死之情况,蝶阀型号依不同工况,可选用不锈钢或其它特殊合金钢供业主使用,阀座提供了PTFERTFEPEEKMETAL等材质,适用于石化、炼油、空分、CDA等大多数之不同温度与压力之工况场合。

进口气动对夹式双偏心蝶阀特性:

可用于气体或液体的开关或调节

- 双偏心设计

- 定位支架辅助安装

- 两种密封系统可选: R-PTFE Inconel

- 最高工作温度:

 软密封 (R-PTFE) 最高 230°C

 金属密封 (Inconel) 最高 600°C

 防火型 (PTFE/Inconel) 最高 200°C

- 免维护

- 即使在高频率的使用工况下,仍然可以长时间使用

- 防火标准符合 BS 6755 part 2, API 607 5

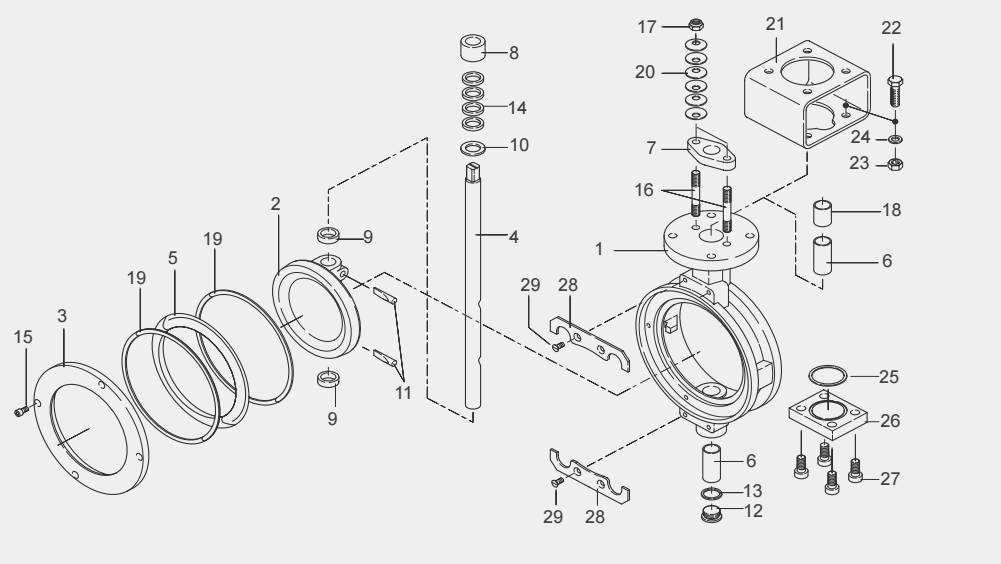

进口气动对夹式双偏心蝶阀设计特点:

对夹式双偏心蝶阀

阀轴(10)-整体式设计并带有符合ISO 5211方连接头。

填料垫(7)-多重排列的V型特氟龙。

阀座密封环(4)-独有的双圈设计,确保密封面的密封性。它是以平面及螺旋缠绕的垫片以125-200 AARH标准来完成。

整体式阀体(1)-保持蝶板的中心位置。

特气龙阀座(3)-压力自繁式密封使其在各种压力下都能达到双向完全密封。

固定环(11)-防静电、防爆阀轴设计。

轴套(5&6)-。上下两端的轴套密封材料是PTFE+316SS

支架(1 5)-熔模铸造依据ISO5211标准。

紧急排压系统是可以根据客户的需求订制的。

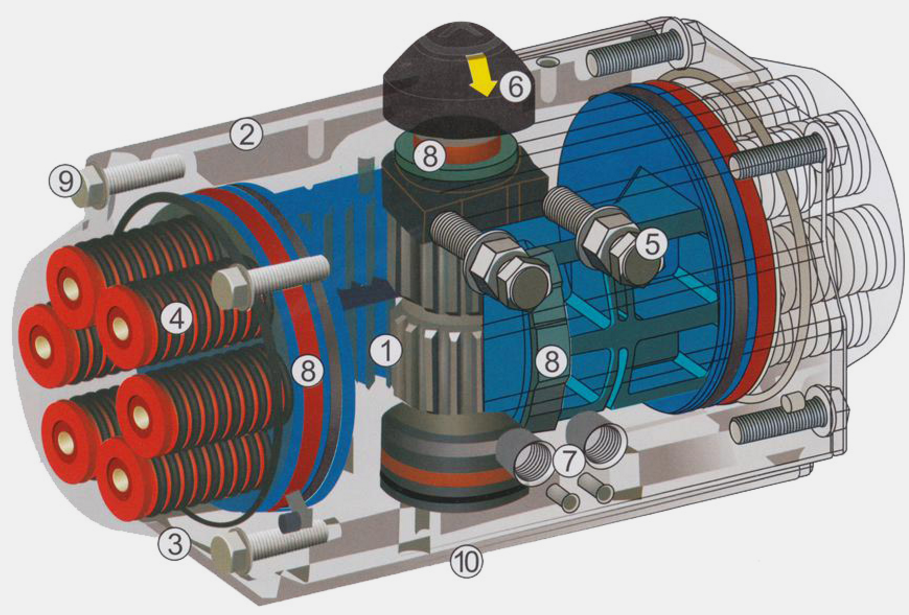

气动执行器


1、齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反向旋转。

2、挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟隆涂层),使用寿命更长,摩擦系数低。

3、一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

4、组合式预符荷安全弹簧组,不论在装配过程或使用现场中,都能方便而安全的安装或增减弹簧数量。

5、外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是精确方便,调节阀开和阀关位置,如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

6、多功能位置指示器,现场可视化指示,符合VID/VIE3845NAMUR标准槽,能安装并输出所有附件,如限位开关盒、电气定位器、位置传感器。

7、奇缘接口符NRMAR标准,可直接安装NUMAR标准电磁阀。

8、齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦,长寿命。

9、所有的紧固件均采用不锈钢材料,长期抗腐蚀。

10、连接部分符合全新国际标准规范ISO5211DN3337(F03-F25)使用产品安装具有互换性、通用性。

进口气动对夹式双偏心蝶阀的技术数据:

阀体规格

•阀体结构

双偏心铸造阀体

•尺寸范围

2”48DN50DN1200

•端部连接

对夹式

•压力等级

PN10PN16PN25PN40

•温度范围

-29~+538

•阀体材料

WCBCF8CF8MCF3M

•阀板材料

304SS316SS

•阀座材料

PTFERPTFEPEEK、多层次密封、金属硬密封

•阀杆材质

41017-4PH

•设计标准

API 609

•结构长度

API609

•连接标准

ASME B16.5ASME B16.47

•测试标准

API 598

气动执行器规格

•缸体属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•端盖属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•缸体表面涂层

挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。

•证书/使用标准

连接部分符合全新国际标准规范ISO5211DN3337(F03-F25)使用产品安装具有互换性、通用性。

•输出扭矩

8um~10000um

•控制气源

经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR

•气源压力

最小气源压力3bar40psi),最大气源压力8bar120psi

•介质环境温度

标准:-20~+80℃、低温:-40~+80℃、高温:-15~+150

•旋转行程

90°、120°、135°、180°、双向±5°调节

•安装法兰

DIN/ISO5211DIN3337

•标准型

铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等

•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。

•通过德国莱茵TUV认证机构的ATEXCE认证

压力/温度曲线图:

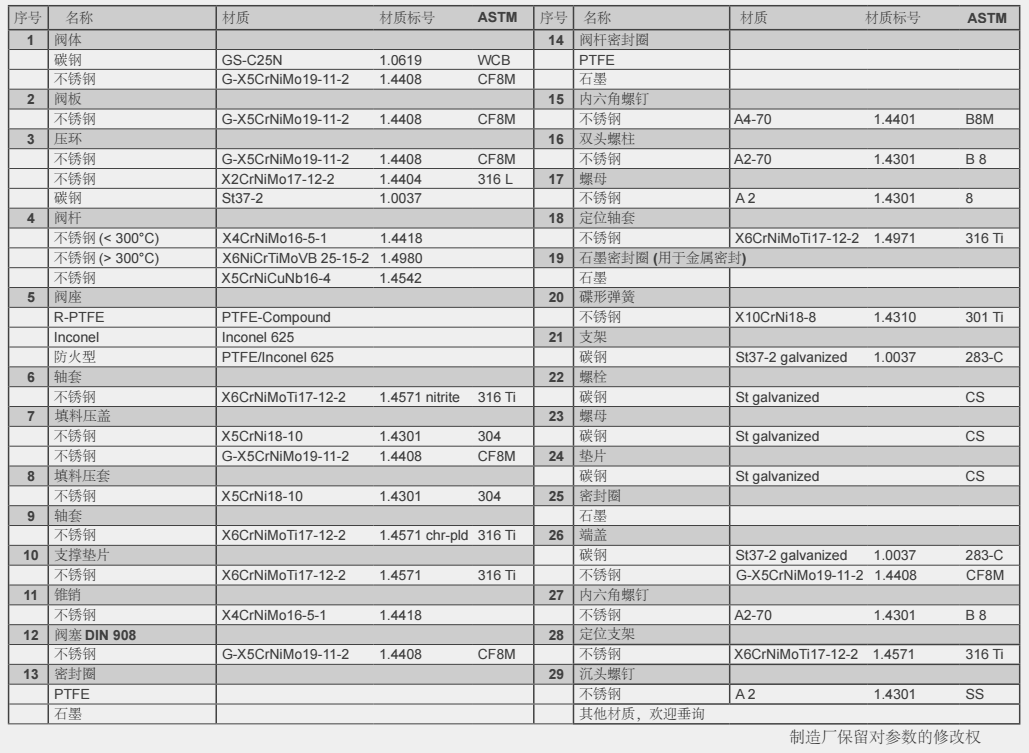

进口气动对夹式双偏心蝶阀零部件材质:
