进口气动法兰式双偏心蝶阀

产品概述 (PN10、PN16、PN25、PN40,1/2″~ 12″)
>可用于气体或液体的开关或调节
>双偏心设计
>可选密封系统: R-PTFE、 Inconel 和 Fire Safe
>免维护
>即使在高频率的使用工况下, 仍然可以长时间使用
>防火标准符合BS 6755 Part 2, API 607 第5版
产品询价
产品详情

气动蝶阀

进口气动法兰式双偏心蝶阀


PN10、PN16、PN25、PN40

1/2~ 12

AMISCO进口气动法兰式双偏心蝶阀是双偏心阀体构造,减少了本来和阀板之间的摩擦,从而延长了阀座的使用寿命,可用最小的扭矩进行阀门的操作,即使在高温、高压的工况下,依然能够稳定工作。

气动执行器为齿轮齿条式双活塞设计,作用形式分为双作用(气源失效保持原位)和单作用(气源失效复位),产品全面符合ISO 5211DIN 3337CD/VDE3845MAMUR等国际标准,最高工作压力可达10bar,标准行程为90°,可以±5°角调节度,执行器的缸体及密封件,可按客户实际要求选择防腐、高温、低温等场合应用材料。

进口气动法兰式双偏心蝶阀特性:

- 可用于气体或液体的开关或调节

- 双偏心设计

- 可选密封系统: R-PTFE Inconel Fire Safe

- 免维护

- 即使在高频率的使用工况下, 仍然可以长时间使用

- 最高工作温度:

 软密封 (R-PTFE) 最高 230

 金属密封 (Inconel) 最高 600

 防火设计 (PTFE / Inconel) 最高 200

- 防火标准符合BS 6755 Part 2, API 607 5

进口气动法兰式双偏心蝶阀设计特点:

〉高性能,小扭矩

体为双偏心构造,减少了阀门本体和阀板之间的摩擦,从而延长了阀座的使用寿命,可用最小的扭矩进行阀门的操作

阀座的更换极为简单,可在现场取下密封环,简单的进行阀座更换。

为了对石油、化工、化学工业及其他高危险性工况中的易燃介质进行可靠的控制,阿米斯科进行了防火安全设计。具有优越的性能,延长了使用寿命,完全符合国际上大多数防火实验标准要求,包括火警前后及期间的安全要求。

〉独一无二的轴承设计

不锈钢轴承內附玻璃纤维增强的聚四氟乙烯。

·此种独特的设计比常规的玻璃纤维支撑的轴承更加抗挤压。

·不锈钢轴承提供了优秀的阀杆支撑,同时也减少了要求的轴承厚度。这样可以降低阀杆的侧向移动,阀杆密封性由此得到更改

·聚四氟乙烯良好的润滑性有利于阀杆平稳转动。缩织的玻璃纤维增强并稳定了聚四氟乙烯的性能同时可防止冷流。

·三个阀杆轴承延长了使用寿命并提高了对外逸散的控制。其中的两个轴承非常靠近阀板(上方和下方〉。这样可以减少阀杆受到的弯曲应力,从而减少了阀杆和阀板的变形。第三个闯杆轴承位于阀杆的上部,靠近填料函的位置。阀杆运转更稳定,保证了填料的长寿命并有助于控制外泄漏

进口气动法兰式双偏心蝶阀的技术数据:

阀体规格

•阀体结构

双偏心铸造阀体

•尺寸范围

2”48DN50DN1200

•端部连接

法兰式

•压力等级

PN10PN16PN25PN40

•温度范围

-29~+538

•阀体材料

WCBCF8CF8MCF3M

•阀板材料

304SS316SS

•阀座材料

PTFERPTFEPEEK、多层次密封、金属硬密封

•阀杆材质

41017-4PH

•设计标准

API 609

•结构长度

API609

•连接标准

ASME B16.5ASME B16.47

•测试标准

API 598

气动执行器规格

•缸体属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•端盖属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•缸体表面涂层

挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。

•证书/使用标准

连接部分符合全新国际标准规范ISO5211DN3337(F03-F25)使用产品安装具有互换性、通用性。

•输出扭矩

8um~10000um

•控制气源

经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR

•气源压力

最小气源压力3bar40psi),最大气源压力8bar120psi

•介质环境温度

标准:-20~+80℃、低温:-40~+80℃、高温:-15~+150

•旋转行程

90°、120°、135°、180°、双向±5°调节

•安装法兰

DIN/ISO5211DIN3337

•标准型

铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等

•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。

•通过德国莱茵TUV认证机构的ATEXCE认证

压力/温度曲线图:

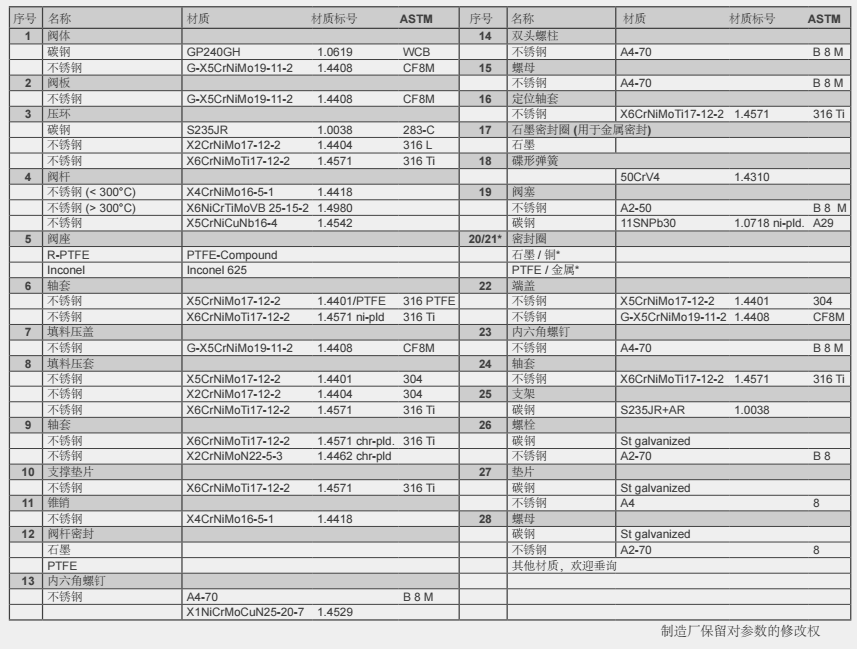

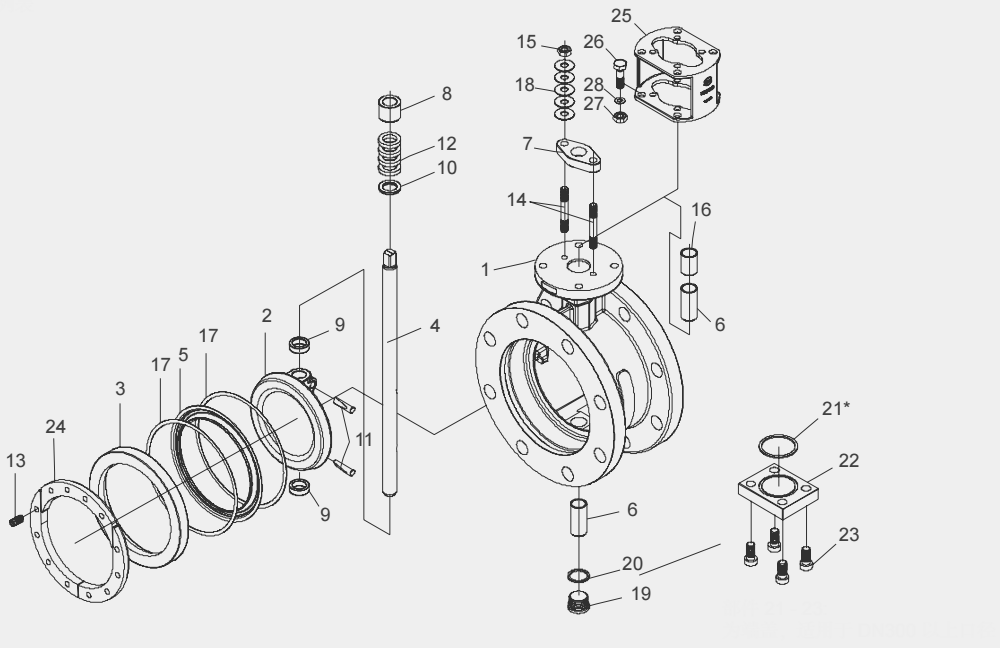

零部件材质:

应用场景:

海水工况: AMISCO阀门已成功地被应用于电厂脱盐水和深海钻井工程。可为海水工况提供双相不锈钢、超级双相不锈钢和超级奥氏体不锈钢材料。还可配置更高级的合金钢。

加热、通风及暖通空调工况(HVAC) AMISCO能够抑制或均衡水流,可作为主截断阀,截止阀,节流阀来控制泵的抽吸和排放。

氧气工况: AMISCO阀门用于要求高的气态氧工况时,必须进行特别准备工作(清洗、检查、安装和试验)。确保清除所有的毛剌、锐边、脏污、碳化氢或油脂和其他污染物质。装运前,每只阀门擦拭干净,用聚乙烯包裹封存。

真空工况:标准AMISCO阀门带有RTFE(增强聚四氟乙烯)阀座,推荐使用于绝对压至0.02m20微米水汞柱绝对压力的真空工况。至于低达1×10-3mm1微米汞柱绝对压力的真空工况,建议采用专门阀门。在某种情况下这些阀门即使在高真空低达1×10-6mm汞柱的绝对压力下,也能提供良好的功能。

蒸汽工况: AMISCO阀门经过特殊设计可用于高温、高压工况,对热水、凝结水、冷却水管道起开关或调节作用。在用于开关作用时,对185(366F)饱和蒸气可达到103bar(150psi)压力标准。用于调节作用时可达到149(300F)35bar(50pai)压力标准。在这一应用中,建议使用标准的RTEE(增强聚四氟乙烯)阀座

腐蚀性工况:在特别严格的腐蚀应用中,阀门材料必须慎重选择。例如在氢氧化钠或氢氧化钾工况中,建议采用不锈钢材料。

无水氯化物(气体或液体)必须采用专门的材料及安装、试验程序,以保证在这些恶劣的工况中,阀门零泄漏气密式密封作用。

酸气工况:阀门应用于这种恶劣工况时,要做好最充分的准备工作,选择的结构材料,应符合NACE标准。

和其他阀门比较具有的优点

安装和维护成本大幅度节省。经济性、有效性和更优越的性能使AMISCO阀门成为高压应用的首选产品。

·高性能AMISCO阀门扭矩要求明显更低。

·AMISCO阀门比起其他阀门只需要小型的执行装置。

与同等额定值的旋塞阀、截止阀、闸阀、球阀和隔膜阀比较,AMISCO阀门明显减少了重量和体积要求。
