进口气动凸耳式双偏心蝶阀

产品概述 (PN10、PN16、PN25、PN40,1/2″~ 12″)
>可用于气体或液体的开关或调节
>双偏心设计
>可选密封系统: R-PTFE、 Inconel 和 Fire Safe
>免维护
>最高工作温度:
软密封 (R-PTFE) 最高 230℃
金属密封 (Inconel) 最高 600℃
防火设计 (PTFE / Inconel) 最高 200℃
>防火标准符合BS 6755 Part 2, API 607 第5版
产品询价
产品详情

气动蝶阀

进口气动凸耳式双偏心蝶阀


PN10、PN16、PN25、PN40

1/2~ 12

AMISCO进口气动凸耳式双偏心蝶阀是双偏心阀体构造,减少了本来和阀板之间的摩擦,从而延长了阀座的使用寿命,可用最小的扭矩进行阀门的操作,即使在高温、高压的工况下,依然能够稳定工作。

气动执行器为齿轮齿条式双活塞设计,作用形式分为双作用(气源失效保持原位)和单作用(气源失效复位),产品全面符合ISO 5211DIN 3337CD/VDE3845MAMUR等国际标准,最高工作压力可达10bar,标准行程为90°,可以±5°角调节度,执行器的缸体及密封件,可按客户实际要求选择防腐、高温、低温等场合应用材料。

进口气动凸耳式双偏心蝶阀特性:

- 可用于气体或液体的开关或调节

- 双偏心设计

- 可选密封系统: R-PTFE Inconel Fire Safe

- 免维护

- 即使在高频率的使用工况下, 仍然可以长时间使用

- 最高工作温度:

 软密封 (R-PTFE) 最高 230

 金属密封 (Inconel) 最高 600

 防火设计 (PTFE / Inconel) 最高 200

- 防火标准符合BS 6755 Part 2, API 607 5

设计特点:

法兰式双偏心蝶阀

>阀座设计

独特的两件式阀座结构,包括有一只弹性增能器由阀座整个包裹着。该组件被一个表面修整的阀座定位器销紧在阀体凹槽处。这项简单可靠的设计,提供许多独特的优点,包括

·增能器被阀座完全隔离了管路介质。

·无论阀板处于什么位置,阀体凹槽和阀座定位器上的锯齿都能使阀座固定。

·全表面修整的阀座定位器采用螺栓连接阀体,将阀座锁定在正确的位置上。即使在没有配对法兰时,阀座也固定可靠。

·密封可靠和具有良好支撑能力的阀座,通过阀板和管路的压力来激发增能。管路压力越高,密封能力也越好,在较低压力和真空工况,这种增能阀座的设计,能提供更优越的密封性能,而且使用寿命更长。

·对管路介质流体而言,提供了零泄漏双向密封功能。

·阀座本身具有对温度变化和磨损情况的自我调节能力。

·阀座更换及其容易,只要卸去阀座定位器,回转阀板到关闭位置,然后把一只

新的阀座组件置于阀体的凹槽即可。这简单程序,不会影响阀板和阀杆。

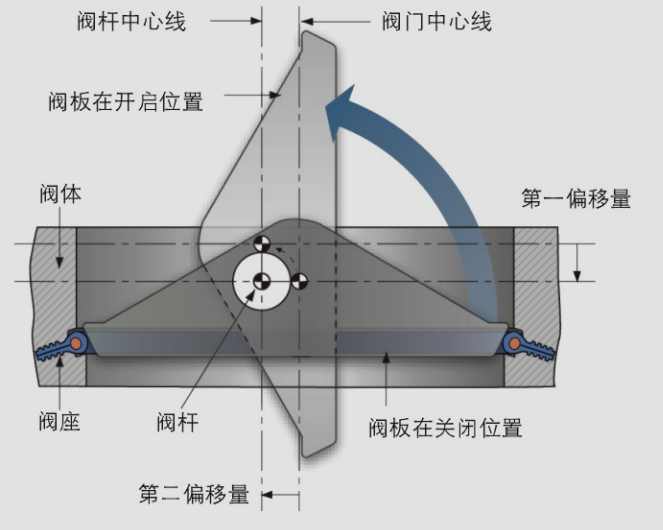

>阀板和阀杆双重偏心的设计

Bray/McCannalok的双重偏心设计减少了阀座的磨损,保证了整个压力范围内的双向气密关闭功能。

在阀座开始的起始点,偏心阀板产生了一个类似凸轮的作用,不要过大的压力,便能牵引阀板离开阀座。阀板在起始位置的这个类似凸轮件作用,降低阀座磨损,尽量减少了阀座的变形现象。

阀门开启时,由于阀板不接触阀座,因此阀座的寿命延长,操作扭矩很小。阀门关闭时,这个类似凸轮作用转换阀门的回转运动为直行程运动,有效的推动阀板触及阀座。阀板对阀座的揩拭作用,避免了泥浆及悬浮固体等异物的积聚。

进口气动凸耳式双偏心蝶阀的技术数据:

阀体规格

•阀体结构

双偏心铸造阀体

•尺寸范围

2”48DN50DN1200

•端部连接

凸耳式

•压力等级

PN10PN16PN25PN40

•温度范围

-29~+538

•阀体材料

WCBCF8CF8MCF3M

•阀板材料

304SS316SS

•阀座材料

PTFERPTFEPEEK、多层次密封、金属硬密封

•阀杆材质

41017-4PH

•设计标准

API 609

•结构长度

API609

•连接标准

ASME B16.5ASME B16.47

•测试标准

API 598

气动执行器规格

•缸体属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•端盖属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•缸体表面涂层

挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。

•证书/使用标准

连接部分符合全新国际标准规范ISO5211DN3337(F03-F25)使用产品安装具有互换性、通用性。

•输出扭矩

8um~10000um

•控制气源

经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR

•气源压力

最小气源压力3bar40psi),最大气源压力8bar120psi

•介质环境温度

标准:-20~+80℃、低温:-40~+80℃、高温:-15~+150

•旋转行程

90°、120°、135°、180°、双向±5°调节

•安装法兰

DIN/ISO5211DIN3337

•标准型

铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等

•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。

•通过德国莱茵TUV认证机构的ATEXCE认证

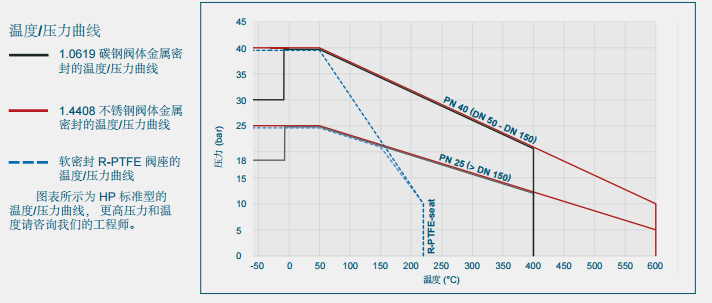

压力/温度曲线图:

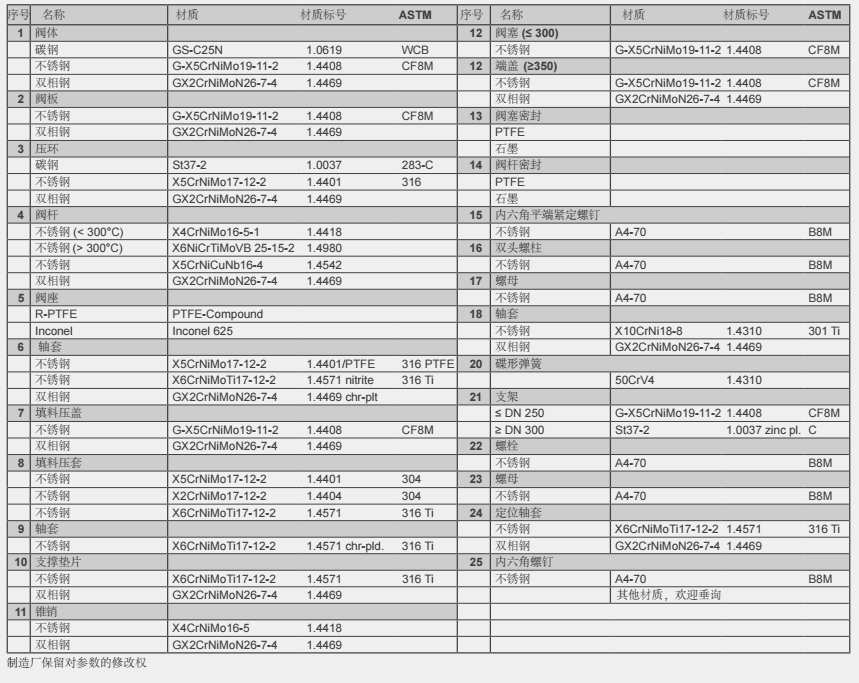

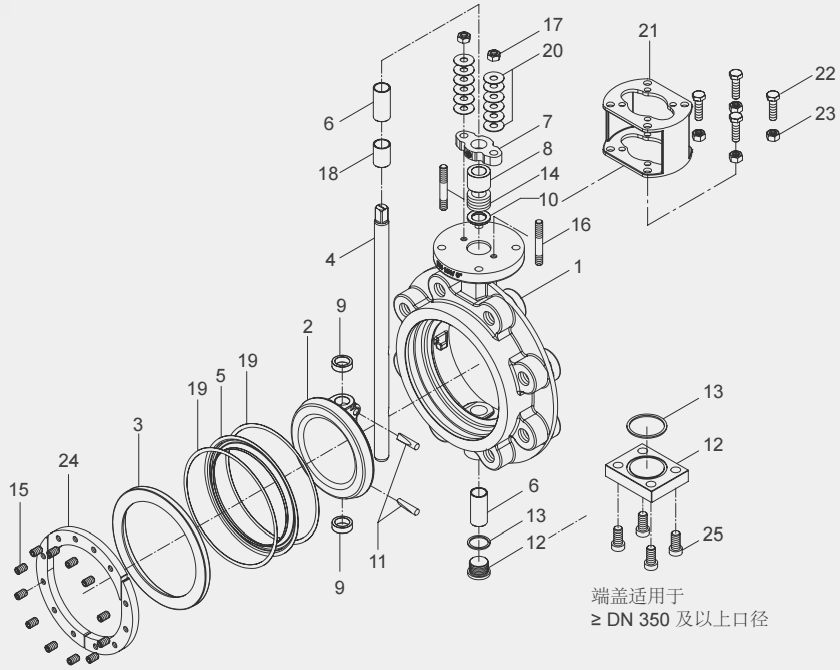

进口气动凸耳式双偏心蝶阀的零部件材质:
