气动蝶阀
进口气动法兰式三偏心蝶阀
PN10、PN16、PN25、PN40
1/2″~ 12″
AMISCO进口气动法兰式三偏心蝶阀是采用法兰式双偏心蝶阀与气动活塞执行器组成。
该阀为三偏心斜锥面密封,阀座采用金属复合式软硬夹层及纯金属密封2种设计,阀轴采用一体式阀轴设计,另设计了防爆装置及防止因管路压力变化阀轴位移,以及防尘设计之衬套,防止管路流体进入阀轴内部导致阀轴无法正常转动,除本体中心与阀轴中心不重迭,干涉角也偏移,使阀门于开启瞬间完全脱离阀座,故阀座较不易磨损,关闭时越关越紧密封性越可靠,增加了阀门的使用寿命。
进口气动法兰式三偏心蝶阀特性:
*三偏心金属夹层密封及纯金属密封等2种设计
*开关寿命可达50,000次以上无需调整的可能
*API607,ISO 10497防水试验通过
*逸散标准符合TA-LUFT、ISO 15848-1规定及测试、BS 6364超低温测试
*制程关断及调节阀门
*压力范围:150LB-900LB
*尺寸:3”-48”
*金属夹层密封阀座:-75~550℃(-103℉~1022℉)
*纯金属密封阀座:-196~760℃(-321℉~1400℉)
进口气动法兰式三偏心蝶阀设计原理:

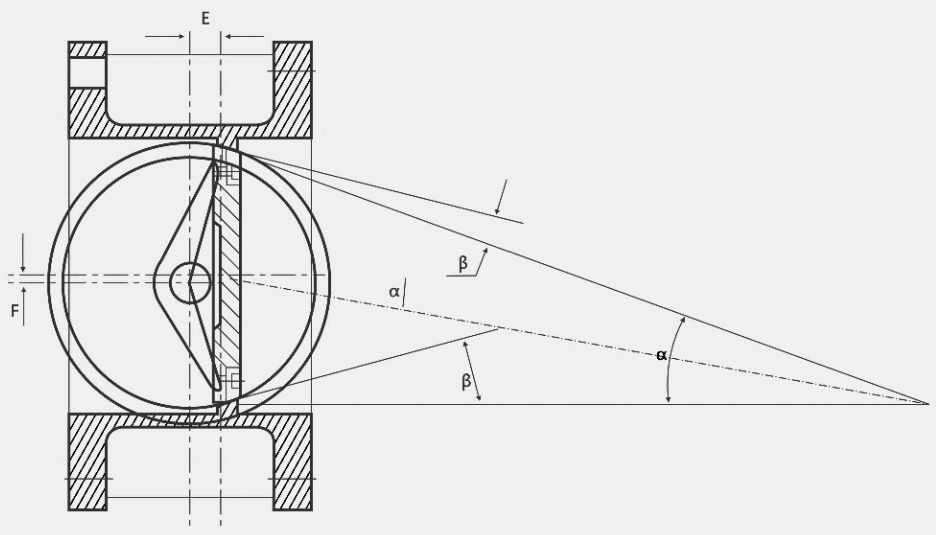

几何形状设计
偏心1:阀轴线对密封中心线的偏心E
偏心2:阀轴线对管道轴的偏心F
偏心3:阀座轴线对管道轴线的角度偏心a
进口气动法兰式三偏心蝶阀密封原理:
由于在双偏心蝶阀的基础上将阀座中心线与阀体的中心线形成了一个角的偏置,使得蝶阀在启闭过程中,蝶板的密封面在开启瞬间立即脱离阀座密封面,而在关闭瞬间才会接触并压紧阀座密封面。
当完全开启时,两个密封面之间形成-一个 与双偏心蝶阀相同的间隙,该蝶阀的设计,彻底消除了两密封面之间的机械磨损和擦伤,使蝶阀的密封性能和使用寿命得到大大提高。阀门关闭时,密封圈受阀体密封面和蝶板的挤压,产生了两个方向上的弹性变形。密封面在长轴方向上受到了向外的张力,在短轴方向上受到向内的压应力,长短轴产生不同方向的弹性变形,从而使阀门密封面间的密封力逐渐达到最大值。
这一-独特的偏心组合,既利用了凸轮效应,又完全消除了摩擦,从而实现阀门90°行程中,阀座与阀板上的密封圈之间的摩擦,去除了磨损和泄漏的可能性。
进口气动法兰式三偏心蝶阀的技术数据:
阀体规格 |
||
•阀体结构 |
三偏心铸造阀体 |
|
•尺寸范围 |
2”〜48”(DN50〜DN1200) |
|
•端部连接 |
法兰式 |
|
•压力等级 |
PN10、PN16、PN25、PN40 |
|
•温度范围 |
-29℃~+538℃ |
|
•阀体材料 |
WCB、CF8、CF8M、CF3M |
|
•阀板材料 |
304SS、316SS |
|
•阀座材料 |
PTFE、RPTFE、PEEK、多层次密封、金属硬密封 |
|
•阀杆材质 |
410、17-4PH |
|
•设计标准 |
API 609 |
|
•结构长度 |
API609 |
|
•连接标准 |
ASME B16.5、ASME B16.47 |
|
•测试标准 |
API 598 |
|
气动执行器规格 |
||
•缸体属性 |
一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
•端盖属性 |
一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
•缸体表面涂层 |
挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。 |
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211,DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
•输出扭矩 |
8um~10000um |
|
•控制气源 |
经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR |
|
•气源压力 |
最小气源压力3bar(40psi),最大气源压力8bar(120psi) |
|
•介质环境温度 |
标准:-20℃~+80℃、低温:-40℃~+80℃、高温:-15℃~+150℃ |
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
•标准型 |
铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。 |
||
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
||
应用领域:
*低温服务
*散装液体储存
*蒸汽分配系统
*发电
*地热蒸汽
*糖和乙醇生产
*炭黑加工
*水&废水处理
*上游油气处理
