气动蝶阀
进口气动对夹式三偏心蝶阀
PN10、PN16、PN25、PN40
1/2″~ 12″
AMISCO进口气动法兰式三偏心蝶阀是长寿命、节能型蝶阀,阀体采用了三偏心多层次金属密封结构,精密得阀板密封面经抛光处理后与三维偏心密封面有机结合,具有耐高低温、高压、允许介质中有微小颗粒、使用寿命长等特点。本产品被广泛应用到冶金、钢铁、电力、石油、化工、供热、空气、煤气、可燃气体、市政供水以及给排水等介质的管道上,作为截止或调节介质流量使用。

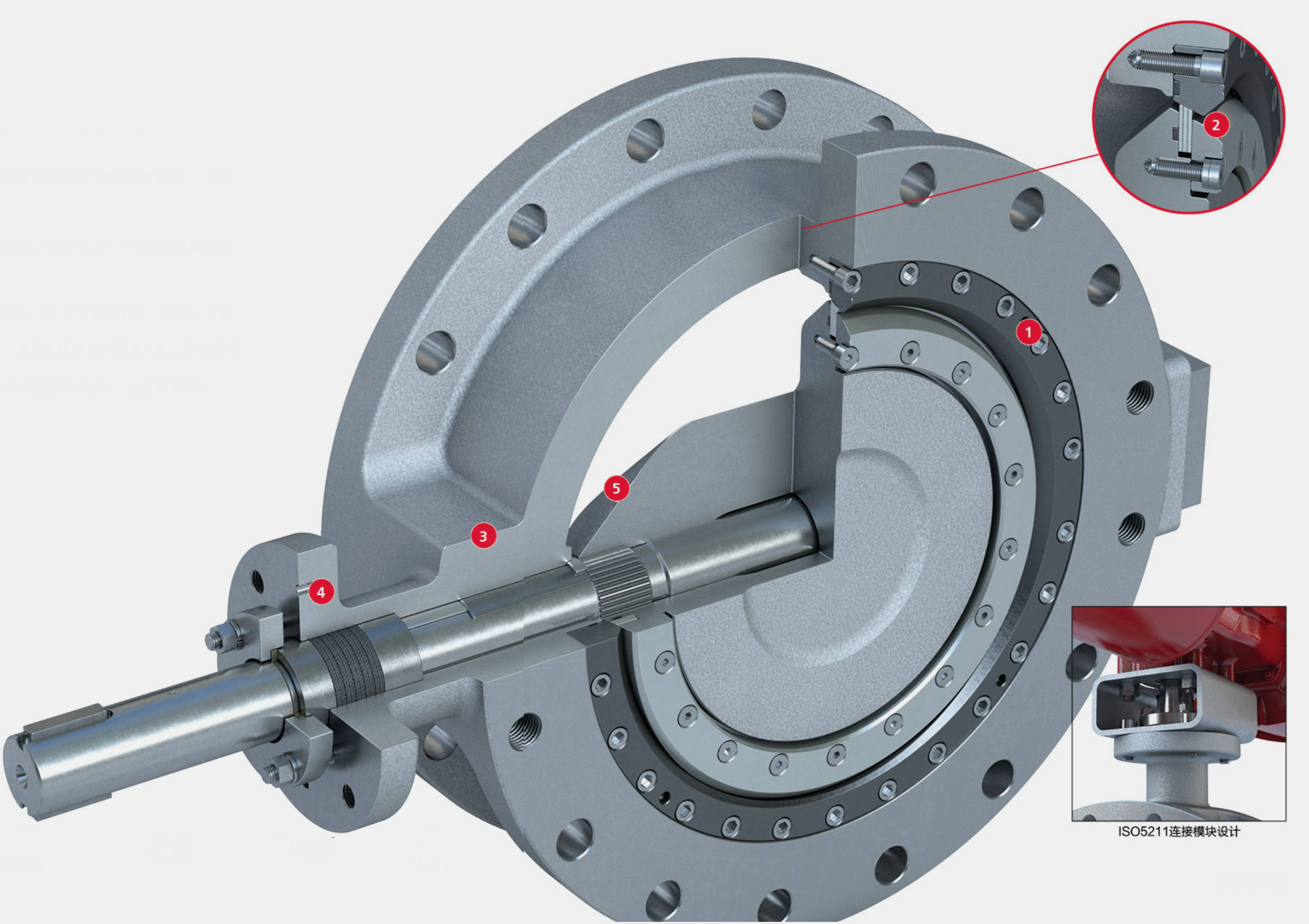

进口气动对夹式三偏心蝶阀设计特点:
1、阀座
现场可独立更换阀座的特点延长了整个阀的使用寿命,大大减少了停工时间、维修以及替换成本。不锈钢硬化阀座消除了阀座和密封件之间的磨损风险,相比较Stellite材质来说提供了更好的性能同时延长了使
用寿命。
2、阀板密封环
可揉动设计和三偏心几何结构提供金属硬密封零泄漏功能。
3、轴承
轴承密封圈作为标准配置,有效防止固体颗粒进入阀杆轴承区域,轴套加长对阀杆提供了录大程度的支撑。
4、填料
可独立调节并可现场更换的阀杆密封系统(填料压盖)符合国际逸散性排放标准规范要求。
5、阀杆
采用独特的阀板/阀杆花键链接,减小了滞后现象,消除了外部连接问题并确保简易装卸。
三偏心蝶阀采用整体式阀杆,并且在填料上方带有防吹出环使得阀杆在工况压力下完全符合国际标准。
阀门在安装到管道系统后均带有指示阀板位置的装置,完全符合API609标准。
可更换的阀座密封系统
Tri Lok系列阀门特点为在现场可独立更换阀座和密封环。根据工况条件的变化,阀座和密封环材料可替换,无需将整个阀门都更换。维修、停工时间和成本上都大大的减少了从而延长了阀门的使用寿命。
Tri Lok弹性金属密封在低扭矩下可做到零泄漏。
全金属结构,本质火灾安全。标准的密封环材料是双相不锈钢,标准的阀座材质为不锈钢硬化阀座。可揉动金属密封环和阀座形成均一的密封,无论流体的流向如何,阀门都能完全关闭。
花键
阀板/阀杆连接
Tril ok是同类阀门中唯一使用阀板/阀杆花键连接的。Tril ok的这种连接使阀板可以独立于阀杆而进行轴向运动。因此阀板密封环和阀体阀座之间可以保持适当的位置,不受温度波动和阀杆底部压力效应的影响。这一设计也避免了固定式阀板与阀杆连接所带来的配合问题。阀板与阀杆间紧密的公差结合可以消除滞后现象。
Tri Lok阀板与阀杆的内连接,避免了阀杆紧固件的外露,诸如销钉、锥形销钉等紧固件。同时也消除了这种外露连接导致腐蚀、振动性损坏等故障。另外,这种外连接经常需要繁杂的工具来拆卸。拆卸Tri Lok这种连接只需要从阀板中抽出阀杆就可以完成。

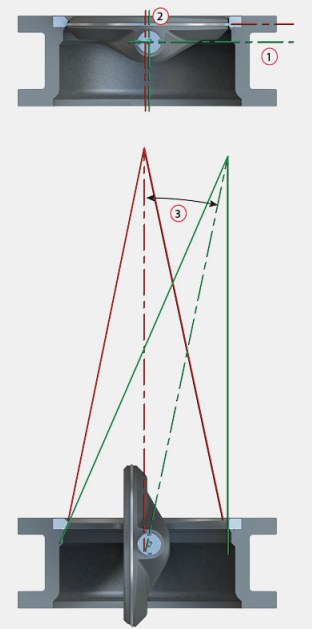

三偏心设计几何图
阀杆轴线相对于阀体中心线有径向X ( 1)和轴向Y (2)两个偏移,使阀板的运动轨迹类似凸轮。第三个偏移是密封副的斜锥面(3),使阀板在启闭过程中,密封圈和阀座的配合不存在干涉并且消除了摩擦。
和中线蝶阀和高性能双偏心蝶阀通常采用位置密封方式不同,三偏心蝶阀的密封方式是扭矩密封,扭矩密封即执行器在阀门完全关闭时提供持续的扭矩保证其双向密封,零泄漏以及金属硬密封的特点。

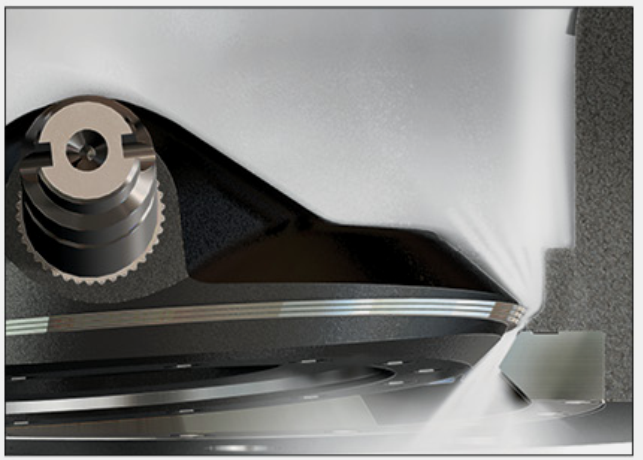

金属密封原理:
*扭矩密封
*旋转无摩擦
*可揉动金属密封环
在关闭之前无接触
三偏心几何结构使阀板密封圈和阀座在阀门打开时迅速脱离,从而消除了两者之间的摩擦。
进口气动对夹式三偏心蝶阀的技术数据:
阀体规格 |
||
•阀体结构 |
三偏心铸造阀体 |
|
•尺寸范围 |
2”〜48”(DN50〜DN1200) |
|
•端部连接 |
对夹式 |
|
•压力等级 |
PN10、PN16、PN25、PN40 |
|
•温度范围 |
-29℃~+538℃ |
|
•阀体材料 |
WCB、CF8、CF8M、CF3M |
|
•阀板材料 |
304SS、316SS |
|
•阀座材料 |
PTFE、RPTFE、PEEK、多层次密封、金属硬密封 |
|
•阀杆材质 |
410、17-4PH |
|
•设计标准 |
API 609 |
|
•结构长度 |
API609 |
|
•连接标准 |
ASME B16.5、ASME B16.47 |
|
•测试标准 |
API 598 |
|
气动执行器规格 |
||
•缸体属性 |
一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
•端盖属性 |
一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
•缸体表面涂层 |
挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。 |
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211,DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
•输出扭矩 |
8um~10000um |
|
•控制气源 |
经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR |
|
•气源压力 |
最小气源压力3bar(40psi),最大气源压力8bar(120psi) |
|
•介质环境温度 |
标准:-20℃~+80℃、低温:-40℃~+80℃、高温:-15℃~+150℃ |
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
•标准型 |
铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。 |
||
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
