气动蝶阀

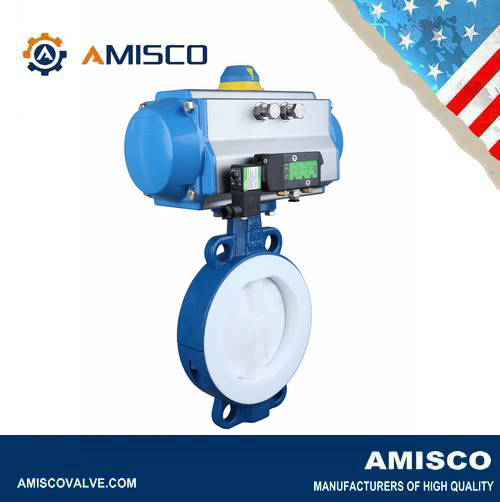

进口气动对夹式衬氟蝶阀
PN10、PN16
1/2″~ 12″
AMISCO进口气动对夹式衬氟蝶阀的阀体有聚四氟乙烯制成，具有很强的防腐效果，适用于具有强酸、强碱的腐蚀性环境，在常规条件下可以替代不锈钢阀体，具有更高的性价比。
进口气动对夹式衬氟蝶阀特性：
- 衬氟蝶阀适用于强腐蚀或剧毒介质
- 特殊的 “Safety” 密封系统，保证环境安全
- 两片式阀体
-绝缘高度符合欧盟标准
-可任意角度安装
-免维护
-可拆卸，材料可循环使用
-材质符合 FDA EG 1935/2004
-可选：特殊设计符合TA-Air/VDI 2440

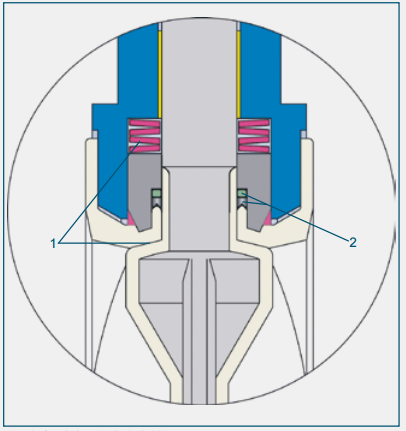

-上下阀杆对称设置安全密封:
1. 第一道密封为阀板和阀座的密封，由碟形弹簧提供持续的压力。
2. 第二道密封为PTFE垫片和氟橡胶密封圈。

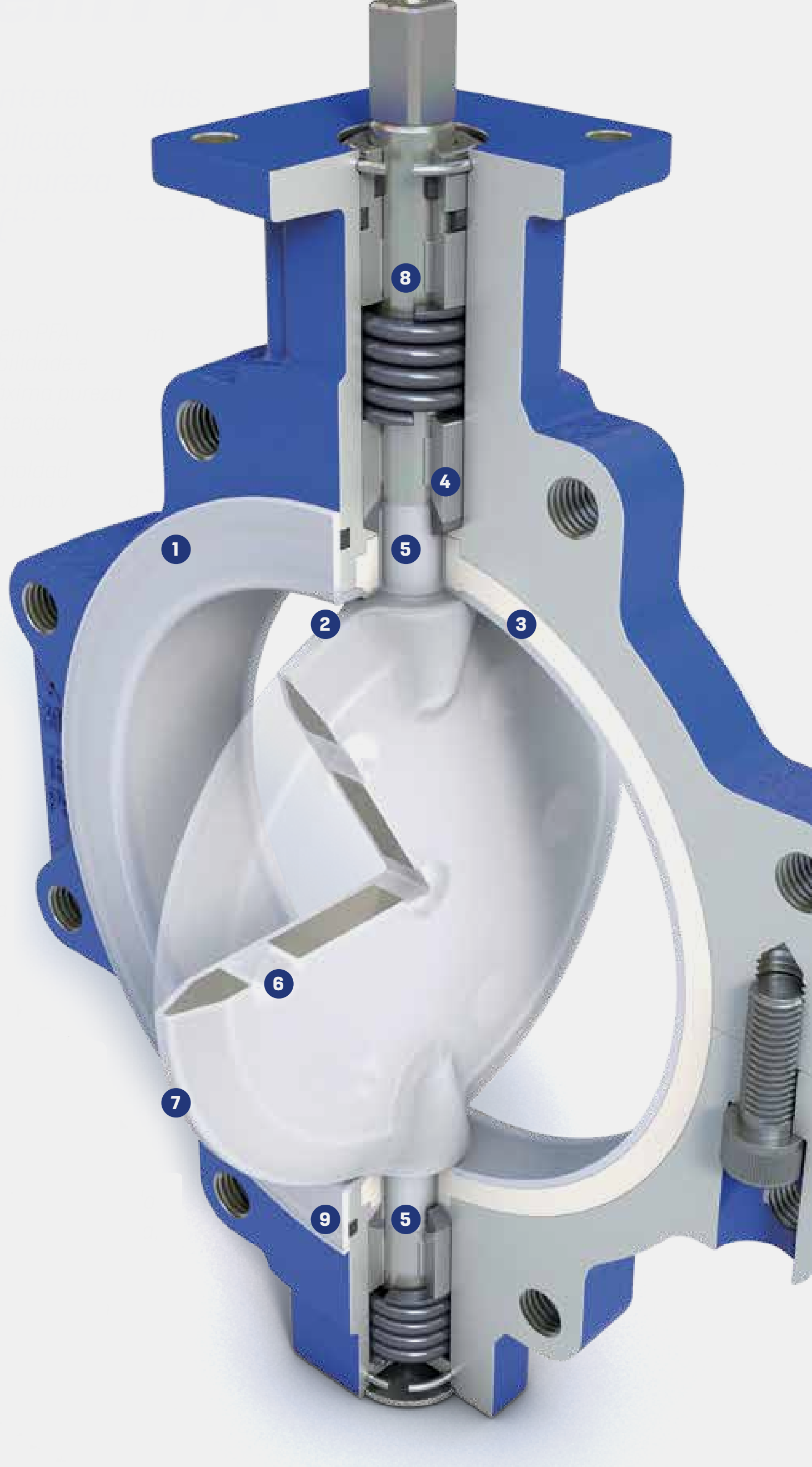

进口气动对夹式衬氟蝶阀设计特点：
1、阀瓣和阀体完全采用PFA涂层，具有优异的耐腐蚀性、渗透性和微生物污染性，最大限度地提高纯度和可靠性，同时减少维护工作量。
2、坚固的PFA阀座，球形成型，与阀瓣完美配合，形成一个双向100%防水密封。
3、氟橡胶密封圈完全包围流道整体（360°）
4、阀轴上的自调节缠绕系统可消除泄漏并减少长时间的无组织排放，操作期间无需维护（符合15848-1）。
5、PFA阀座形成一个保护轴，保护轴可防止腐蚀性液体的伤害，从而消除可能的泄漏点。
6、PFA阀板通过模压盘机械连接到金属底座上进行真空加工。
7、为更高的流量(CV)而设计的阀板。
8、阀瓣和轴由17-4不锈钢标准材料制成，强度高，可靠性高。
9、标准法兰密封保持阀门和管道法兰之间的正确密封
进口气动对夹式衬氟蝶阀的技术数据：
|
阀体规格 |
||
|
•阀体结构 |
两片式铸造阀体 |
|
|
•尺寸范围 |
2”〜48”（DN50〜DN1200） |
|
|
•端部连接 |
对夹式 |
|
|
•压力等级 |
PN10、PN16 |
|
|
•温度范围 |
-79℃~+180℃ |
|
|
•阀体材料 |
球墨铸铁A395、不锈钢CF8、不锈钢CF8M、不锈钢CF3M、铸钢WCB |
|
|
•阀板材料 |
球墨铸铁A395、不锈钢CF8、不锈钢CF8M、不锈钢CF3M、聚四氟乙烯包覆不锈钢PTFE+CF8、可溶性聚四氟乙烯包覆不锈钢PFA+CF8、聚全氟乙烯包覆不锈钢F46+CF8、超高分子量乙烯包覆不锈钢 UHMWPE+CF8 |
|
|
•阀座材料 |
聚四氟乙烯PTFE、可溶性聚四氟乙烯PFA、聚全氟乙烯F46、超高分子量乙烯UHMWPE |
|
|
•阀杆材质 |
410、17-4PH、CF8、CF8M、CF3M |
|
|
•设计标准 |
EN593、GBT 12238 |
|
|
•结构长度 |
API 609 |
|
|
•连接标准 |
ASME Class 150、AS 4087 |
|
|
•密封等级 |
EN 12266-2零泄漏 |
|
|
气动执行器规格 |
||
|
•缸体属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•端盖属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•缸体表面涂层 |
挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟龙涂层），使用寿命更长，摩擦系数低。 |
|
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
|
•输出扭矩 |
8um~10000um |
|
|
•控制气源 |
经过滤的压缩空气，无需润滑油，有润滑油的情况下润滑油必须适合NBR |
|
|
•气源压力 |
最小气源压力3bar（40psi），最大气源压力8bar（120psi） |
|
|
•介质环境温度 |
标准：-20℃~+80℃、低温：-40℃~+80℃、高温：-15℃~+150℃ |
|
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
|
•标准型 |
铝合金外壳硬质阳极氧化处理，可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
|
•全系列符合IEC61508规定，并通过安全完整性等级SIL3认证。 |
||
|
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
||

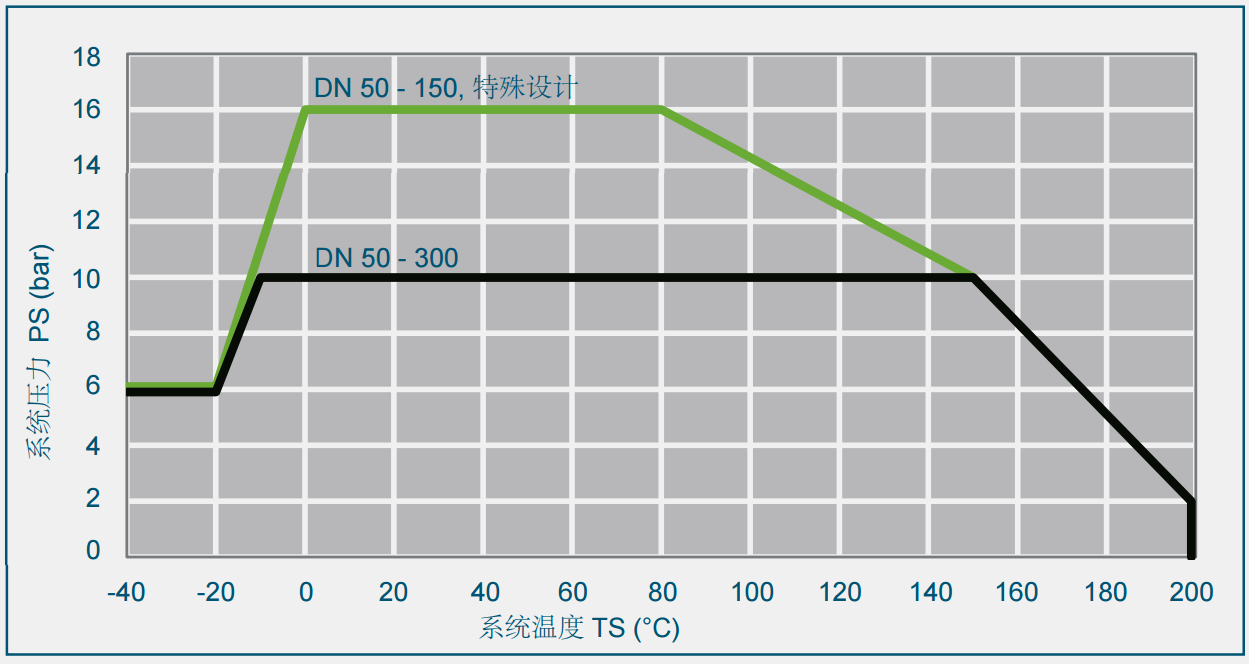

温度压力曲线图：
内衬为硅橡胶时的温度-压力曲线
内衬为 EPDM 时的工作温度为：-10°C 至+120°C
内衬为 FPM 时的工作温度为： -10°C 至+180°C
真空应用：-10°C 至+160°C 对夹式安装时，最高可达1mbar

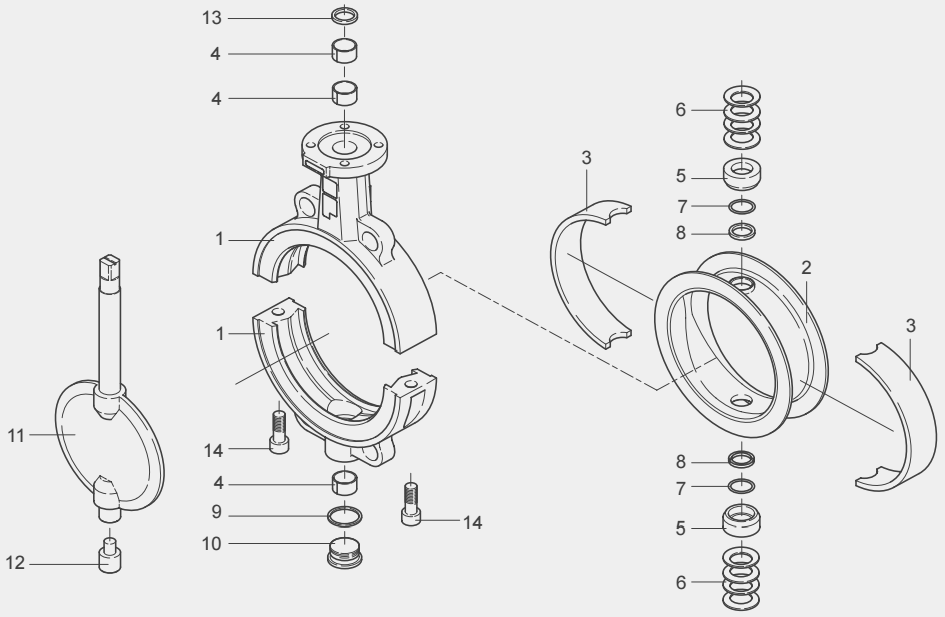

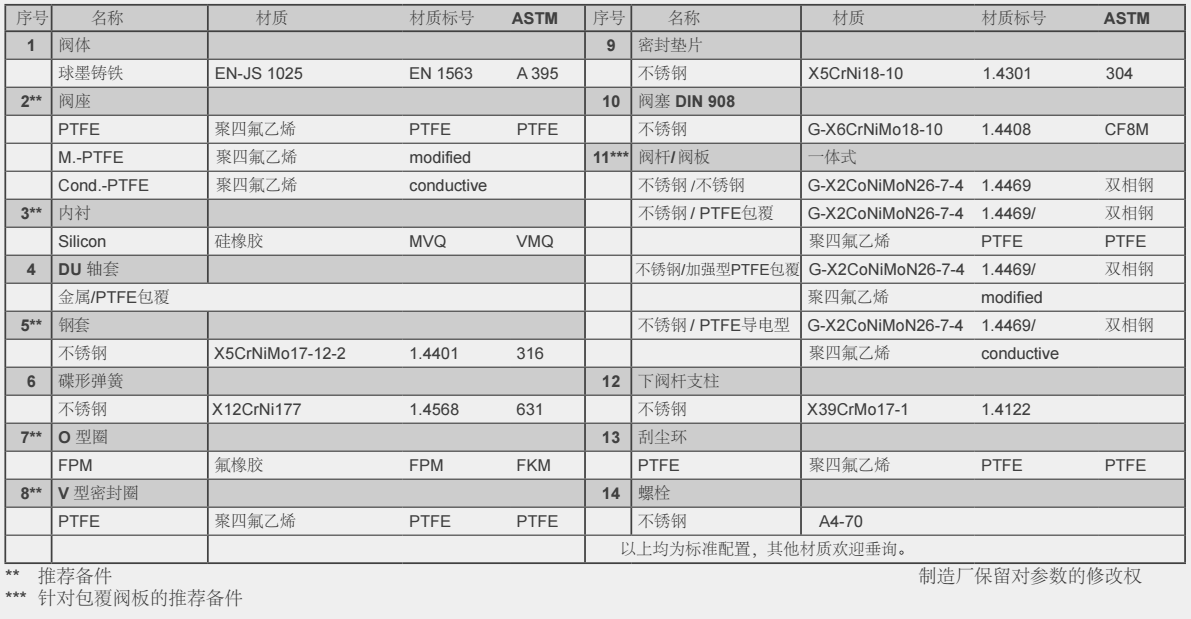

零部件材质：
