气动蝶阀

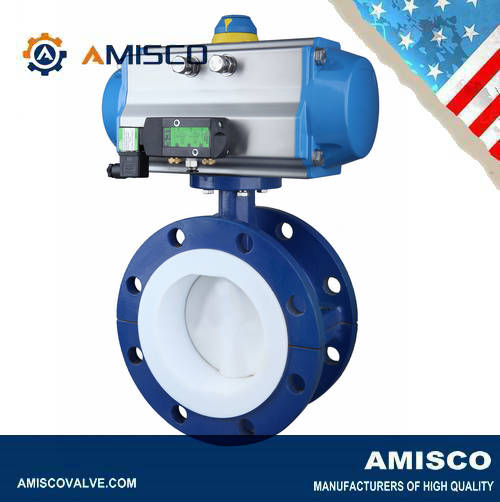

进口气动法兰式衬氟蝶阀
PN10、PN16
1/2″~ 12″
AMISCO进口气动法兰式衬氟蝶阀其阀体、阀板表面均包覆PTFE或PA，这种蝶阀既具有普通蝶阀的机械强度，又能发挥PTFE、PA耐强化学介质的特性，广泛应用于石油化工、制药厂、精细化工行业等行业中最困难的工作环境中，该产品工作温度较高，从-30℃~110℃都能够运用自如，而且PTFE特有的低摩擦系数，使蝶阀具有更长的工作寿命，就是蝶阀开闭也有所不惧。
进口气动法兰式衬氟蝶阀特性：
-特殊的密封系统，保证环境安全
- 两片式阀体
- 绝缘高度符合欧盟标准
- 可任意角度安装
- 免维护
- 材质符合 FDA EG 1935/2004
- 衬氟蝶阀适用于强腐蚀或剧毒介质
- 可拆卸，材料可循环使用
- 可选：特殊设计符合TA-Air/VDI 2440

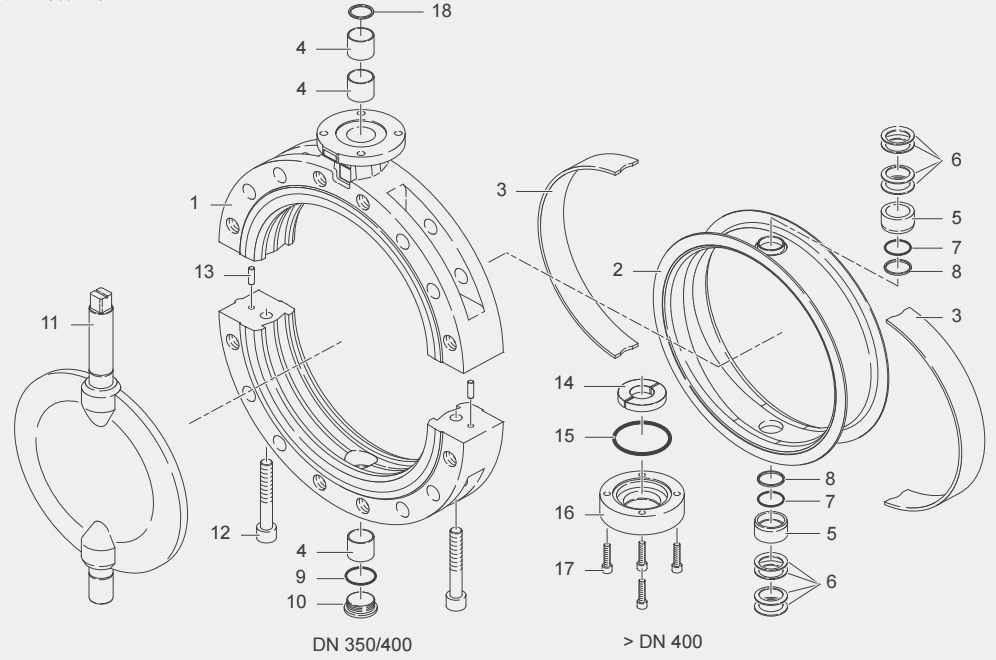

进口气动法兰式衬氟蝶阀的设计特点：
法兰式衬氟蝶阀
●阀杆轴部密封
在上下密封轴出采用独特设计的四级弹性垫与O型圈相结合的密封结构，更适用于高温与低温的温差变化。弹性密封机构使两平面不透气的紧密配合，始终保持最低的操作扭矩。在端面上的衬里提供了比较宽的密封面。
阀瓣采用的直板式设计能最大限度降低流通的阻力，提高在DCS控制系统中调节微动流量的C v值。
●分体式结构
采用安装定位孔，使上下体完美匹配。所有半体皆可以对换。达到配件统一更换原则。
在上管线使用时之后，不需要人工维护。顶法兰与阀杆尺寸符合IS05211标准。内衬里表面是经过高速合金钢机加工而成，使得内表面的光洁度达到要求，从而降低扭矩值，保证蝶阀的气密性，并有助于使用寿命的提高。
所有阿米斯科蝶阀(对夹式)在管线安装尺寸上，做了突破性的设计，其对夹结构安装
尺寸在首先保证中国国家GB1.0/1.6Mpa标准外仍然可以完美用于DIN PN10/16,ANSI 150，
JS10K的其他国家标准。
所有蝶阀表面采用环氧树脂涂层，确保阀体表面不受外界恶劣环境的侵蚀而变色，并具
备了耐腐蚀性与耐磨性。
所有安装螺丝采用不锈钢材质，在使用环境下不会因为生锈而影响美观，与环氧树脂涂层形成完美的整体外观，经久耐用。

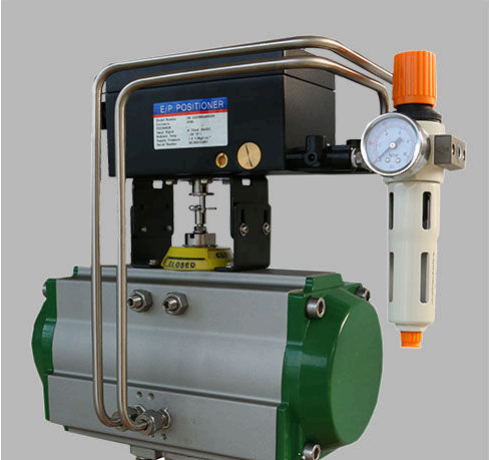

气动执行机构
精确气动控制流量
AMISCO的气动控制执行机构装有先进的电气或气动定位器用以精确定位阀门。控制器与 的V形控制球体一起提供优异的流量控制。AMISCO电气定位器具有先进的通讯和精确判断。监控器系列气动执行机构是齿条齿轮式的，对置气缸执行机构集合设计先进性能优异等特点于其集中可靠的产品线上。
监控系列气动执行机构具有以下特点：
• 双执行和弹簧复位部件。
• 手动操作。
• 高可视性阀门位置指示。
• 外部调节多方向行程限位。
• 阀门安装根据ISO5211标准无需外部管道，配件根据NAMUR标准安装。
• 配有弹簧的弹簧复位部件操作安全、简便减少需要的空间。弹簧复位部件与双执行部件尺寸相同。
• 空气压力为116psi(8 bar)。
• 尺寸为48的执行机构为1/8’’NPT螺纹气动端口连接。
• 永久润滑气缸，气缸环及配件。
• 可互换的模块定位部件及配件。
• 球体，阀杆及轴之间紧密的连接滞后性很低。
进口气动法兰式衬氟蝶阀的技术数据：
|
阀体规格 |
||
|
•阀体结构 |
两片式铸造阀体 |
|
|
•尺寸范围 |
2”〜48”（DN50〜DN1200） |
|
|
•端部连接 |
法兰式 |
|
|
•压力等级 |
PN10、PN16 |
|
|
•温度范围 |
-79℃~+180℃ |
|
|
•阀体材料 |
球墨铸铁A395、不锈钢CF8、不锈钢CF8M、不锈钢CF3M、铸钢WCB |
|
|
•阀板材料 |
球墨铸铁A395、不锈钢CF8、不锈钢CF8M、不锈钢CF3M、聚四氟乙烯包覆不锈钢PTFE+CF8、可溶性聚四氟乙烯包覆不锈钢PFA+CF8、聚全氟乙烯包覆不锈钢F46+CF8、超高分子量乙烯包覆不锈钢 UHMWPE+CF8 |
|
|
•阀座材料 |
聚四氟乙烯PTFE、可溶性聚四氟乙烯PFA、聚全氟乙烯F46、超高分子量乙烯UHMWPE |
|
|
•阀杆材质 |
410、17-4PH、CF8、CF8M、CF3M |
|
|
•设计标准 |
EN593、GBT 12238 |
|
|
•结构长度 |
API 609 |
|
|
•连接标准 |
ASME Class 150、AS 4087 |
|
|
•密封等级 |
EN 12266-2零泄漏 |
|
|
气动执行器规格 |
||
|
•缸体属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•端盖属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•缸体表面涂层 |
挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟龙涂层），使用寿命更长，摩擦系数低。 |
|
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
|
•输出扭矩 |
8um~10000um |
|
|
•控制气源 |
经过滤的压缩空气，无需润滑油，有润滑油的情况下润滑油必须适合NBR |
|
|
•气源压力 |
最小气源压力3bar（40psi），最大气源压力8bar（120psi） |
|
|
•介质环境温度 |
标准：-20℃~+80℃、低温：-40℃~+80℃、高温：-15℃~+150℃ |
|
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
|
•标准型 |
铝合金外壳硬质阳极氧化处理，可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
|
•全系列符合IEC61508规定，并通过安全完整性等级SIL3认证。 |
||
|
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
||
温度/压力曲线图：
内衬为硅橡胶时的温度-压力曲线
其他内衬材质备索

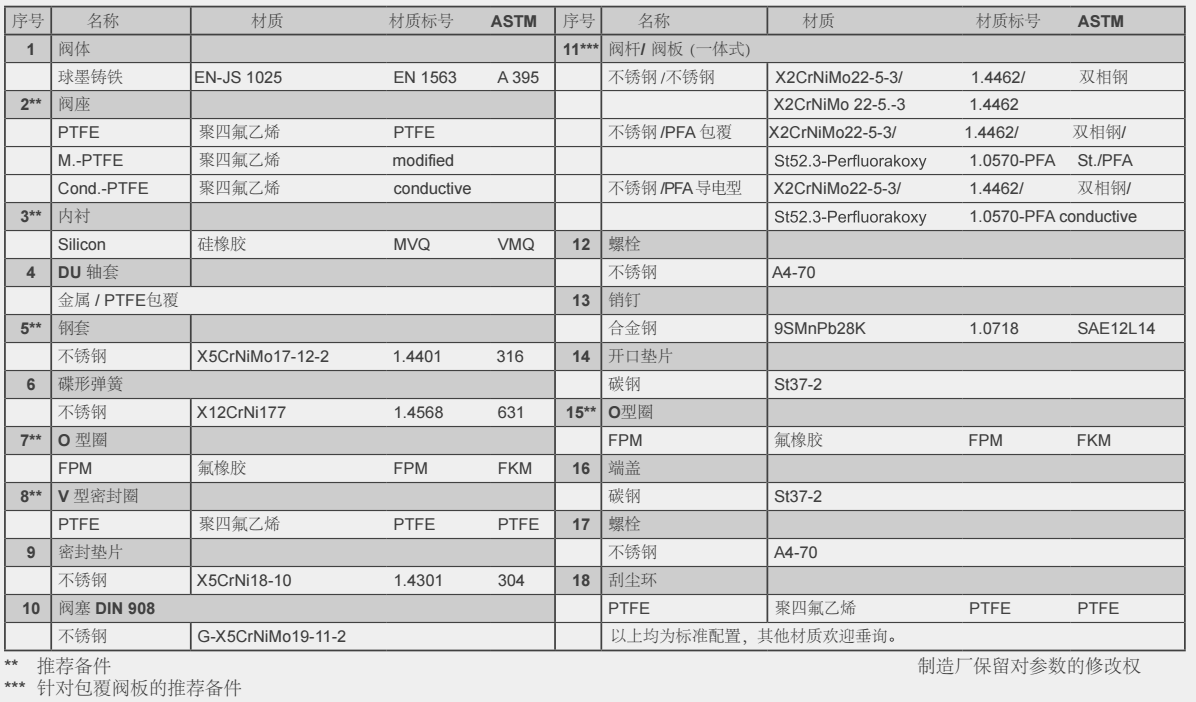

进口气动法兰式衬氟蝶阀零部件材质：
