气动蝶阀

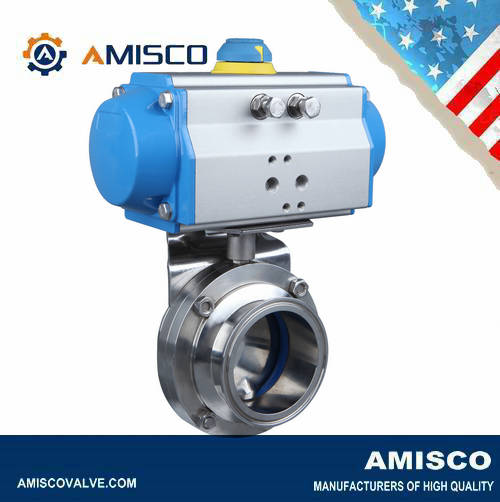

进口气动卫生级蝶阀
PN10、PN16、PN25
1/2″~ 12″
AMISCO进口气动卫生级蝶阀卫生级蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。
进口气动卫生级蝶阀特性：
*采用电子抛光，光滑表面确保清洁，无介质积存区域
*调节范围大，简单、体积小、重量轻、流阻低
*摩擦系数小，耐腐蚀、具有超强的耐用性及可靠性

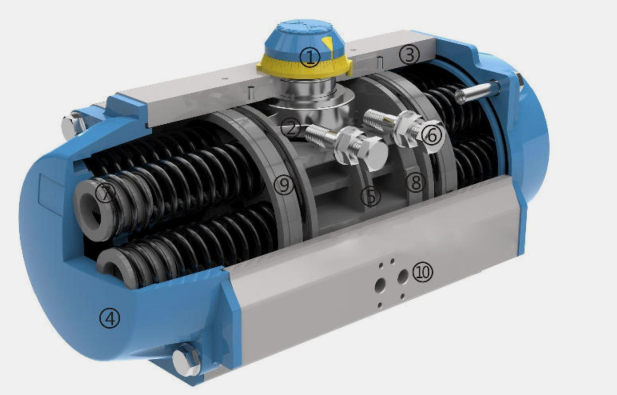

气动执行器特点：
1、指示器符合VID/VIE3845 NAM UR标准,便于安装限位开关、定位器等附件。
2、镀镍合金钢一体式锻压输出轴的设计符合NAMUR、ISO5211. DIN3337标准。特殊标准可根据客户要求去定制。
3、缸体由优质铝合金挤压成形,表面进行硬质阳极氧化处理、特氟龙涂层。
4、端盖铝合金压铸，表面阳极硬化处理、金属聚酯涂层。
5、活塞采用铸铝硬质氧化处理
6、调节螺栓由两个独立行程调节螺栓可以方便精确的在±5。以内调整阀门的开合角度。
7、弹簧采用优质弹簧钢，预压装配。能方便的拆卸或改变弹簧数量满足不同的力矩输出范围。
8、活塞环采用低摩擦、长寿命复合材料，维修更换方便。
9、常温下密封使用丁腈橡胶，高温和低温工况下，根据客户要求使用特殊的密封。
10、气源接口符合NAM UR标准,可直接安装NAM UR标准电磁阀。
11、所有紧固件均采用不锈钢材料。
进口气动卫生级蝶阀工艺处理：
1、机械研磨Mechanically polished（MP）
使用金属抛光轮以精密研磨方式取出表面金属杂质形一个绸缎般光滑的表面。
2、电解抛光(Electro-polished EP)
通过电抛，去除金属表面的尖刺与平滑凹处，可以改善表面形态及结构，形成一层封闭的氧化铬膜，提高管道的抗腐蚀性。ASMICO的卫生球阀在做电抛前都先做机械抛光(机械抛光必需是研磨抛光)，这样才能使产品表面更光滑，杜绝死角。
3、光亮退火( Bright Annealing)简称BA
制作阀体的不锈钢材料在线加热至1050℃后置于氢气保护下快速冷却至100℃以下。一方面消除内部应力，另一方面在管道表面形成一层钝化膜，以提高管道的抗腐蚀能力。
4、酸洗或钝化 Asid cleaning & Passivated(AP)
管道经边酸洗或钝化，可去除表面残存的颗粒。在产品表面生成一种非常薄的、致密的、覆盖性能良好的，能牢固地附在金属表面上的钝化膜，提高抗腐蚀性。
进口气动卫生级蝶阀的技术数据：
|
阀体规格 |
||
|
•阀体结构 |
一体式铸造阀体 |
|
|
•尺寸范围 |
1/2”〜6”（DN15〜DN150） |
|
|
•端部连接 |
快装式、卡箍式、外螺纹、焊接式 |
|
|
•压力等级 |
PN10、PN16、PN25 |
|
|
•温度范围 |
-20℃~+200℃ |
|
|
•阀体材料 |
CF8、CF8M、CF3M |
|
|
•阀板材料 |
304、316、316L |
|
|
•阀座材料 |
聚四氟乙烯、硅橡胶、氟橡胶 |
|
|
•阀杆材质 |
304、316、316L |
|
|
气动执行器规格 |
||
|
•缸体属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•端盖属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•缸体表面涂层 |
挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟龙涂层），使用寿命更长，摩擦系数低。 |
|
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
|
•输出扭矩 |
8um~10000um |
|
|
•控制气源 |
经过滤的压缩空气，无需润滑油，有润滑油的情况下润滑油必须适合NBR |
|
|
•气源压力 |
最小气源压力3bar（40psi），最大气源压力8bar（120psi） |
|
|
•介质环境温度 |
标准：-20℃~+80℃、低温：-40℃~+80℃、高温：-15℃~+150℃ |
|
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
|
•标准型 |
铝合金外壳硬质阳极氧化处理，可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
|
•全系列符合IEC61508规定，并通过安全完整性等级SIL3认证。 |
||
|
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
||

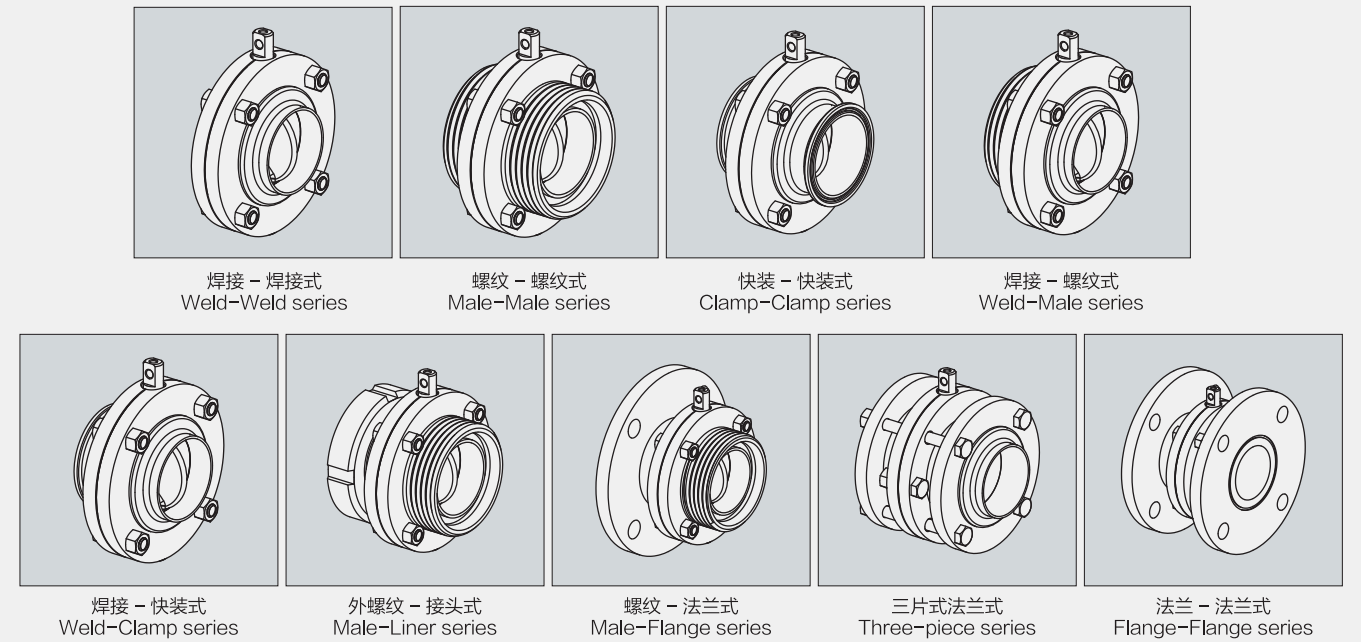

进口气动卫生级蝶阀的阀体组合形式：
