气动蝶阀
进口气动低负载蝶阀
ANSI 150#
1/2″~ 12″
AMISCO进口气动低负载蝶阀的阀体、阀板均采用钢板焊接而成，具有重量轻、结构简单的特点，适用于低压状态的空气或其他气体的流量、压力控制，也适用于高温的气体。
进口气动低负载蝶阀特性：
阀体由钢板焊接加工而成，采用特有的单偏心结构，重量轻、结构简单，在保持密封性能的同时，还减少了阀门的开启扭矩。
在阀板边缘嵌入软密封材质的O型密封圈，增强了阀门关闭时的密封性能。
阀杆的上下端安装有滚动轴承，重负荷情况下能吸收侧向力，阀轴在旋转时能作支撑与轮滑的作用，最大程度减少阀杆卡死现象。
安装支架符合ISO 5211标准，气动、电动执行器，包括手柄、齿轮减速器等都能够简易方便的安装在阀门上。
进口气动低负载蝶阀的技术数据：
|
阀体规格 |
||
|
•阀体结构 |
开放型阀体、15°密封型阀体、后座型阀体 |
|
|
•尺寸范围 |
3”〜48”（DN80〜DN1200） |
|
|
•端部连接 |
对夹式、法兰式 |
|
|
•压力等级 |
ANSI 150# |
|
|
•温度范围 |
标准型-45~+200℃、外部轴承型-45~+600℃、散热片型+600~1000℃ |
|
|
•环境温度 |
-10~+60℃ |
|
|
•阀体材料 |
Q235、CF8、CF8M |
|
|
•阀板材料 |
Q235、304、316 |
|
|
•阀杆材料 |
304、316、/60/PH |
|
|
•轴承材质 |
304/316 |
|
|
•密封环 |
EPDM、FPM |
|
|
•阀体法兰 |
Q235、304、316 |
|
|
•设计标准 |
ANSI B16.34、ANSI B16.47、API 598等 |
|
|
•法兰距 |
IEC60534、ISA.S75.03-1985 |
|
|
•表面涂层 |
德国劳尔色标RAL 7046（银灰色环氧树脂），阀体材质为不锈钢时，本体部不加涂层 |
|
|
•可调比 |
60°开度25:1、90°开度50:1 |
|
|
•允许泄漏量 |
ANSI Class V、ANSI Class VI |
|
|
•流量特性 |
近似等百分比 |
|
|
气动执行器规格 |
||
|
•缸体属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•端盖属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•缸体表面涂层 |
挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟龙涂层），使用寿命更长，摩擦系数低。 |
|
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
|
•输出扭矩 |
8um~10000um |
|
|
•控制气源 |
经过滤的压缩空气，无需润滑油，有润滑油的情况下润滑油必须适合NBR |
|
|
•气源压力 |
最小气源压力3bar（40psi），最大气源压力8bar（120psi） |
|
|
•介质环境温度 |
标准：-20℃~+80℃、低温：-40℃~+80℃、高温：-15℃~+150℃ |
|
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
|
•标准型 |
铝合金外壳硬质阳极氧化处理，可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
|
•全系列符合IEC61508规定，并通过安全完整性等级SIL3认证。 |
||
|
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
||

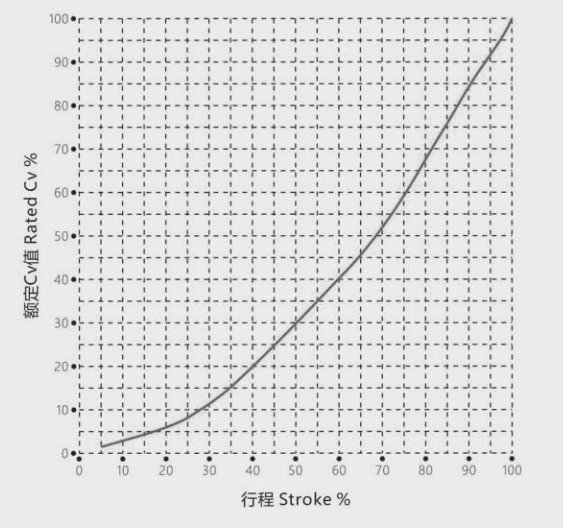

流量曲线图：
