气动蝶阀
进口气动三偏心低负载蝶阀
ANSI 150LB、300LB
1/2″~ 12″
AMISCO进口气动三偏心低负载蝶阀采用三偏心硬密封结构，将两偏心的位置密封变成了扭矩密封，完全依靠阀座的接触面压紧来达到密封效果，在高温、高压等苛刻工况下达到零泄漏，具有两偏心硬密封无法达到的密封效果。
进口气动三偏心低负载蝶阀特性：
*阀体采用三偏心硬密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能。
*密封圈选用不锈钢加多层次柔性石墨，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀，使用寿命长等特点。
*蝶板密封面采用堆焊基硬质合金，密封面耐磨损，使用寿命长。
*大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
*根据用户需求，硬密封蝶阀可以设计成具有双向密封功能，安装时不受介质、流向的限制，也不受空间位置的影响，可在任何方向安装。
进口气动三偏心低负载蝶阀的技术数据：
|
阀体规格 |
||
|
•阀体结构 |
三偏心硬密封结构 |
|
|
•尺寸范围 |
3”〜96”（DN80〜DN2400） |
|
|
•端部连接 |
法兰式 |
|
|
•设计标准 |
ANSI B16.34，ANSI B16.47，API 598等 |
|
|
•法兰距 |
IEC 60534、ISA.S75.03-1985 |
|
|
•表面涂层 |
德国劳尔色标RAL 7046（银灰色环氧树脂），阀体材质为不锈钢时，本体部不加涂层 |
|
|
输出轴形式 |
||
|
•标准型 |
-45~+200℃ |
|
|
•外部轴承型 |
-45~+600℃ |
|
|
•散热片型 |
+600~+1000℃ |
|
|
特殊选型 |
||
|
•本体特殊检查 |
材料检查，液体渗透探伤检查（PT），放射性检查（RT）、流量特性检查、低温试验、蒸汽试验 |
|
|
•本体特殊清洗 |
氧气清洁、完全禁油、除水处理 |
|
|
•本体及执行机构特殊规格 |
防砂、防尘型、防盐腐蚀型、无铜处理、特殊空气配管及特殊气接头、真空工作条件用，接触大气部分的螺栓、螺母采用不锈钢，指定涂层色、NACE处理，阀内件特殊设计，阀内件特殊材质 |
|
|
阀内件 |
||
|
•阀内件形式 |
双偏心型部分球面密封阀板 |
|
|
•流量特性 |
近似不防爆 |
|
|
•可调比 |
60°开度25:1、90°开度50:1 |
|
|
•允许泄漏量 |
ANSI Class V，ANSI Class VI |
|
|
•填料 |
聚四氟乙烯V形填料，高强度碳纤维+聚四氟乙烯纤维、聚四氟乙烯纤维+纯四氟乙烯（禁油）及柔性石墨 |
|
|
•垫圈 |
缠绕式垫圈（不锈钢+柔性石墨） |
|
|
气动执行器规格 |
||
|
•缸体属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•端盖属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•缸体表面涂层 |
挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟龙涂层），使用寿命更长，摩擦系数低。 |
|
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
|
•输出扭矩 |
8um~10000um |
|
|
•控制气源 |
经过滤的压缩空气，无需润滑油，有润滑油的情况下润滑油必须适合NBR |
|
|
•气源压力 |
最小气源压力3bar（40psi），最大气源压力8bar（120psi） |
|
|
•介质环境温度 |
标准：-20℃~+80℃、低温：-40℃~+80℃、高温：-15℃~+150℃ |
|
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
|
•标准型 |
铝合金外壳硬质阳极氧化处理，可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
|
•全系列符合IEC61508规定，并通过安全完整性等级SIL3认证。 |
||
|
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
||

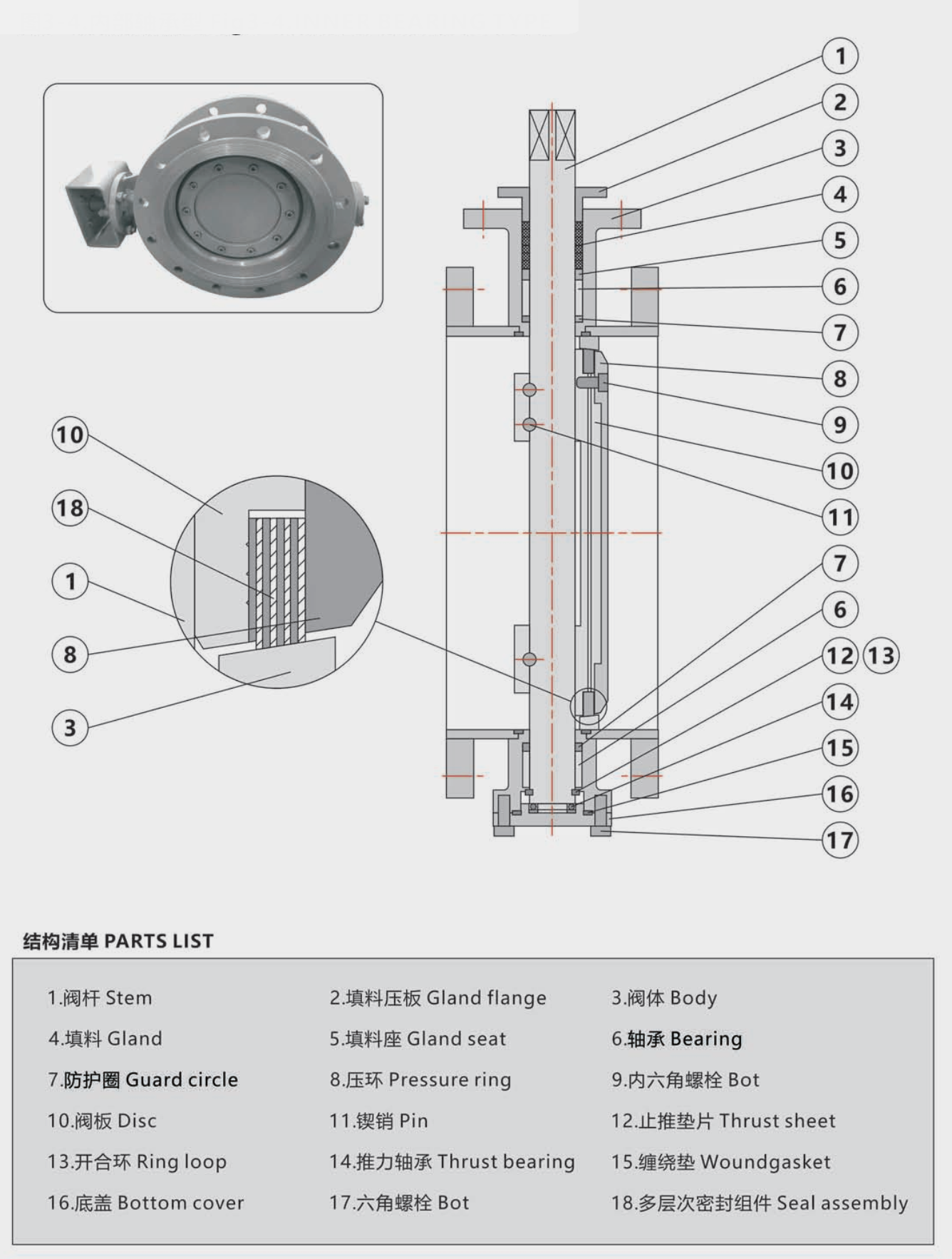

进口气动三偏心低负载蝶阀零部件清单：

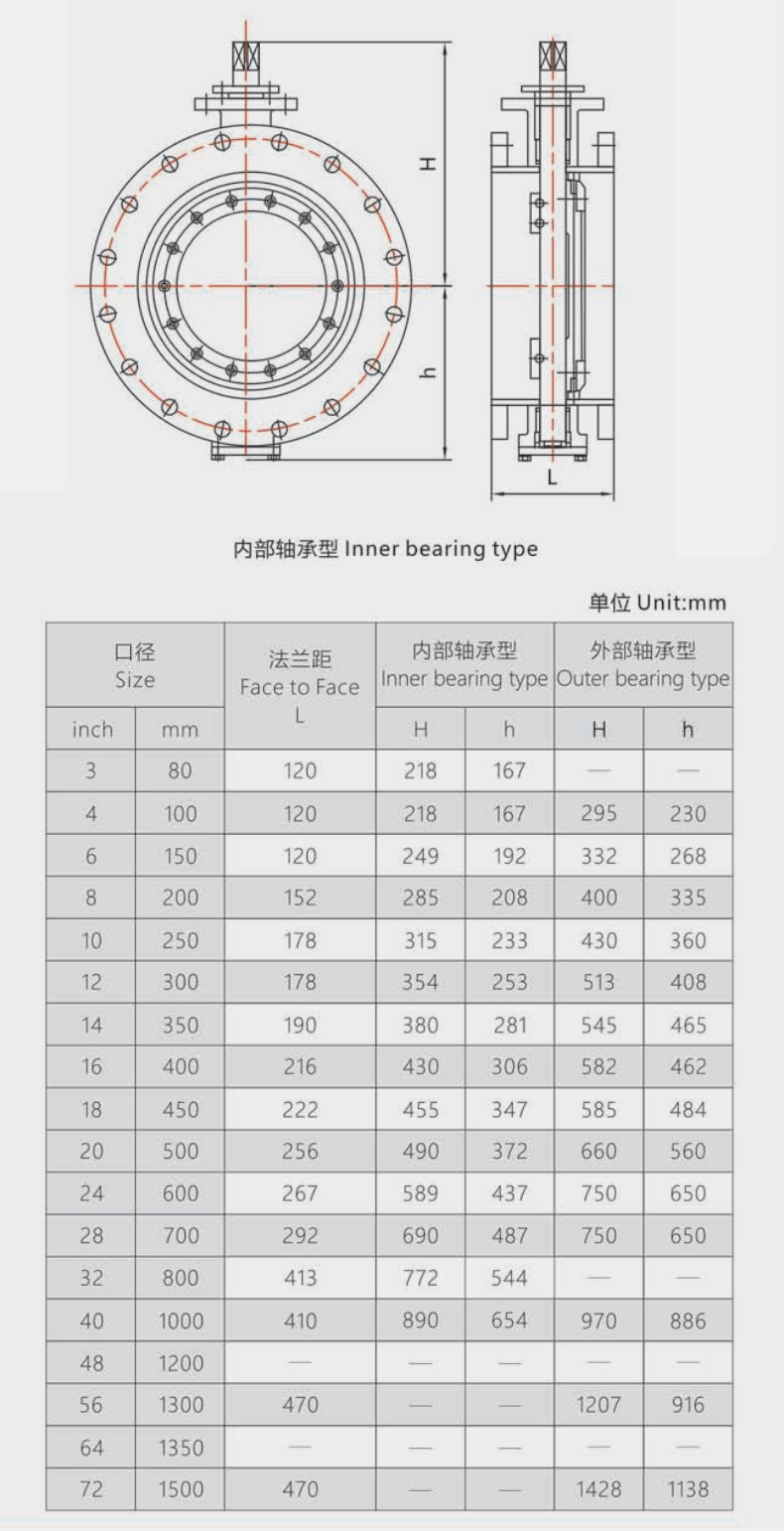

进口气动三偏心低负载蝶阀外形尺寸：
