气动蝶阀
进口气动真空蝶阀
2x105～1.3x10-5
1/2″~ 12″
AMISCO进口气动真空蝶阀是以压缩空气为动力，通过电磁换向阀改变气路方向，推动气动执行器活塞齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动，从而达到接通或切断真空管路中气流。
AMISCO进口气动真空蝶阀适用介质为纯净空气和非腐蚀性气体，可选配反馈信号装置及电气阀门定位器。
进口气动真空蝶阀特征：
--启动扭矩小，操作灵活方便，省力节能
--通道流畅，适用于高真空、超真空环境
--多层次密封结构，密封性能卓越
--使用寿命≥50,0000次
应用场景：
进口气动真空蝶阀通常把带有密封槽的法兰连接到长期处于真空状态的一段，而法兰另一面连接在经常放大器一侧，正向使用蝶阀，有利于增加阀板的密封力。真空密封连接可分静密封和动密封。当气动高真空蝶阀以柔性密封连接时在真空橡胶时，是采用放气量较小的真空橡胶制成的厚壁管；多用于口径小于50mm的机械真空泵入口处与被抽气的管道相连接，借以减少机械泵工作时产生的振动对真空系统的影响。当然也可以用于连接在玻璃管，金属管及其他相关的元件的连接上。橡胶管与被连接件之间的连接是通过特制的管接头实现的。
进口气动真空蝶阀的技术数据：
|
阀体规格 |
||
|
•阀体结构 |
一体式铸造阀体 |
|
|
•尺寸范围 |
2”〜24”（DN50〜DN600） |
|
|
•端部连接 |
对夹式、法兰式 |
|
|
•阀体材质 |
CF8、CF8M、CF3M |
|
|
•阀板材质 |
304、316、316L |
|
|
•密封材质 |
NBR、PTFE、FKM |
|
|
•工作压力 |
2x105～1.3x10-5 |
|
|
•阀门漏率 |
≤1.3x10-6 |
|
|
•适用温度 |
-25～+80℃ -30～+150℃ |
|
|
气动执行器规格 |
||
|
•缸体属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•端盖属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•缸体表面涂层 |
挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟龙涂层），使用寿命更长，摩擦系数低。 |
|
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
|
•输出扭矩 |
8um~10000um |
|
|
•控制气源 |
经过滤的压缩空气，无需润滑油，有润滑油的情况下润滑油必须适合NBR |
|
|
•气源压力 |
最小气源压力3bar（40psi），最大气源压力8bar（120psi） |
|
|
•介质环境温度 |
标准：-20℃~+80℃、低温：-40℃~+80℃、高温：-15℃~+150℃ |
|
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
|
•标准型 |
铝合金外壳硬质阳极氧化处理，可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
|
•全系列符合IEC61508规定，并通过安全完整性等级SIL3认证。 |
||
|
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
||

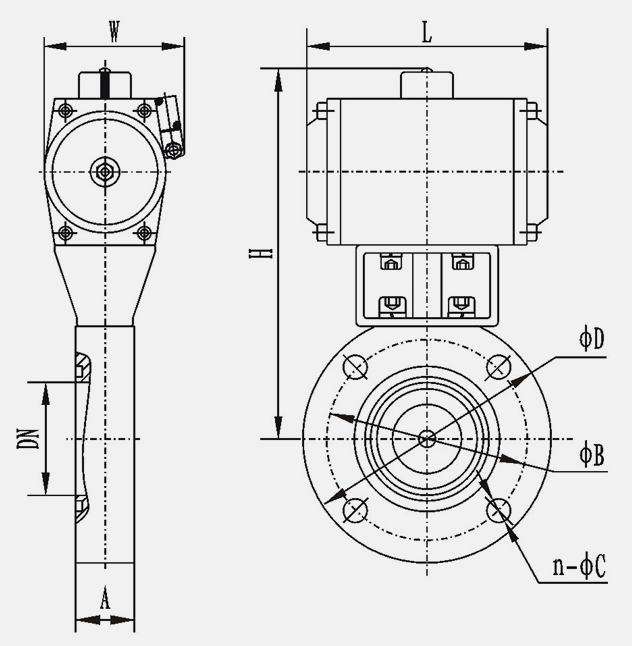

进口气动真空蝶阀的外形尺寸：
|
型号 |
通径(DN) |
ΦD |
ΦB |
H |
A |
L |
W |
n-ΦC |
|
GIQ-50B |
50 |
110 |
90 |
205 |
22 |
164 |
105 |
4-Φ9 |
|
GIQ-63B |
63 |
130 |
110 |
218 |
26 |
|
||
|
GIQ-80B |
80 |
145 |
125 |
248 |
30 |
190 |
124 |
|
|
GIQ-100B |
100 |
170 |
145 |
260 |
4-Φ12 |
|||
|
GIQ-125B |
125 |
195 |
175 |
273 |
35 |
|||
|
GIQ-150B |
150 |
220 |
195 |
332 |
247 |
140 |
8-Φ12 |
|
|
GIQ-200B |
200 |
275 |
250 |
386 |
40 |
302 |
165 |
|
|
GIQ-250B |
250 |
330 |
300 |
466 |
45 |
372 |
198 |
|
|
GIQ-300B |
300 |
380 |
350 |
535 |
55 |
432 |
225 |
8-Φ14 |
|
GIQ-400B |
400 |
465 |
465 |
631 |
60 |
518 |
243 |
8-Φ18 |
