自力式控制阀
进口自力式压差(差压升高阀关)控制阀
PN16~PN40
1/2″~ 16″
AMISCO自力式压差(差压升高阀关)控制阀,由阀体、执行器和一个设定压力的弹簧组成。采用内部取压结构,依靠介质自身的压力变化来达到自动调节和稳定压力的目的。适用于蒸汽,弱腐蚀性气体或低粘度液体的场合,在系统管道中起压差控制的作用,当压差升高时,阀门关闭。
主要特点如下:
1、具有压力平衡功能,灵敏度高
2、低噪音,性能可靠,免于维护
3、采用标准模块化设计
4、通过组合件,可以进行多项组合控制
进口自力式压差控制阀的技术数据:
阀体 |
|||||||
公称通径 |
DN15、20、25、32、40、50、65、80、100、125、200、250mm |
||||||
公称压力 |
PN1.6、4.0MPa |
||||||
法兰标准 |
ANSI、JIS、DIN、GB、JB(特殊可按用户提供) |
||||||
阀体材料 |
铸铁(HT200)、铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、) |
||||||
阀芯材料 |
硬密封 |
不锈钢(1Cr18ni9Ti、1Cr18Ni12MoTi) |
|||||
软密封 |
不锈钢镶嵌橡胶圈 |
||||||
压力平衡 |
不锈钢波纹管(DN15~125)、平衡膜片(DN150~250) |
||||||
执行器 |
|||||||
有效面积(cm2) |
80 |
250 |
630 |
||||
压力设定范围(MPa) |
0.1~0.5 0.05~0.25 |
0.15~0.25 0.01~0.06 |
0.05~0.035 |
||||
保证压力阀正常工作的最小压差 |
≥0.04 |
≥0.01 |
≥0.005 |
||||
允许上下膜室之间最大压差(MPa) |
1.25 |
0.4 |
0.15 |
||||
材料 |
膜盖:钢板镀锌;膜片:EPDM或FKM夹纤维 |
||||||
控制管线、接头 |
铜管或钢管φ10*1(mm);卡套式接头:R1/4” |
||||||
性能 |
|||||||
设定值偏差 |
±8% |
||||||
允许泄漏量 (在规定实验条件下) |
硬密封 |
4*0.01%阀额定容量 |
|||||
软密封 |
DN15~50 |
DN65~25 |
DN150~250 |
||||
10气泡/min |
20气泡/min |
40气泡/min |
|||||
允许工作温度:
公称通径 |
15~125mm |
150~250mm |
|
密封形式 |
硬密封 |
≤150℃ |
≤140℃ |
冷却罐≤200℃ |
冷却罐和加长≤200℃ |
||
冷却罐和散热≤350℃ |
冷却罐和散热≤350℃ |
||
软密封 |
≤150℃ |

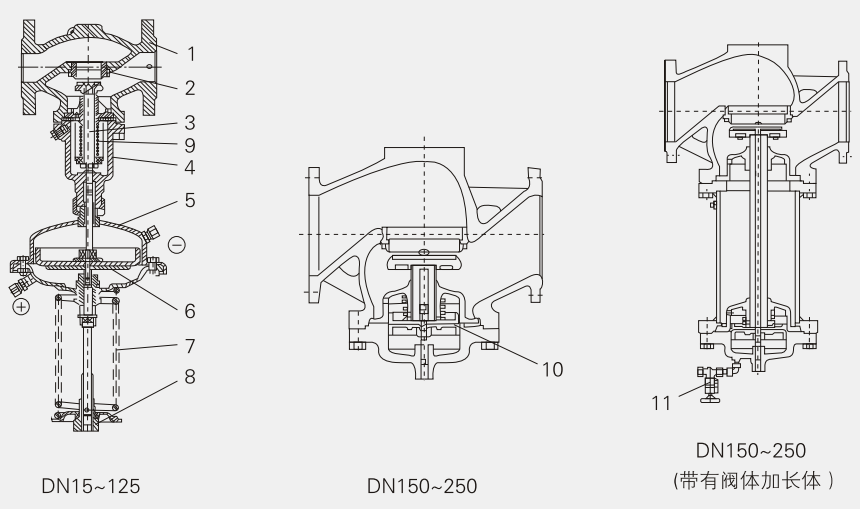

进口自力式压差控制阀结构简图:
结构简图 |
|||||
1阀体 |
2阀座 |
3阀轴 |
4阀盖 |
5膜盖 |
6膜片 |
7弹簧 |
8调节螺母 |
9导压管 |
10波纹管 |
11平衡膜片 |
12充注阀 |
工作原理:
工艺介质通过阀节流后,进入被控设备,而被控设备的差压,分别引入阀的上、下膜室,在上、下膜室内产生推力,并与弹簧反力相平衡,从而确定了阀芯与阀座的相对位置,而阀芯与阀座的相对位置确定了差压值△P的大小。当被控差压变化时,力的平衡被破坏,从而带动阀芯运动,而阀芯的运动改变了阀的阻力系数,即控制了被控差压值为设定值。这就是差压控制的工作原理。当需要改变差压设定值时,可调整调节螺母。

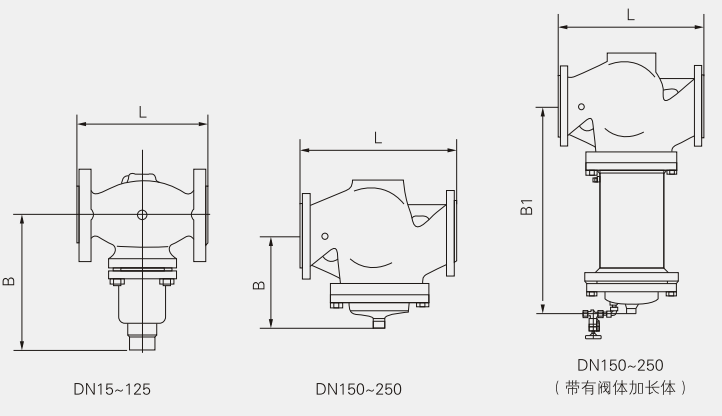

进口自力式压差控制阀的外形尺寸及重量:

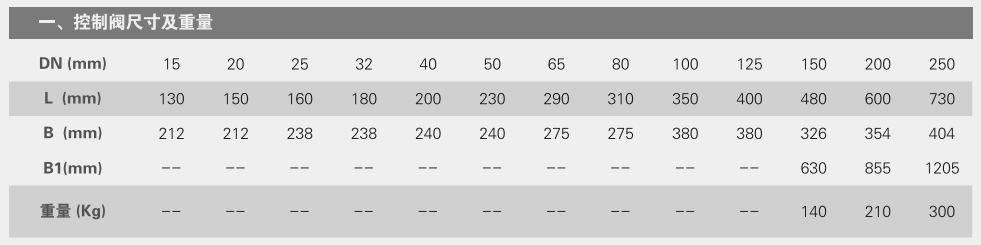

控制阀:

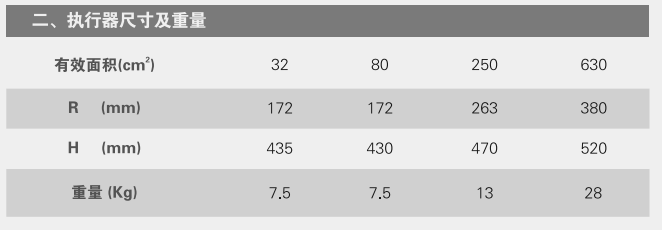

执行器
