自力式控制阀
进口自力式阀前压力控制阀
PN16~PN40
1/2″~ 16″
进口自力式（阀前）压力控制阀，由控制阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的阀前压力控制，当阀前压力升高时，控制阀开启。
主要特点如下：
1、具有压力平衡功能，灵敏度高
2、低噪音，性能可靠，免于维护
3、采用标准模块化设计
4、通过组合件，可以进行多项组合控制
进口自力式阀前压力控制阀的技术数据：
|
阀体 |
|||||
|
公称通径 |
DN15、20、25、32、40、50、65、80、100、125、200、250mm |
||||
|
公称压力 |
PN1.6、4.0MPa |
||||
|
法兰标准 |
ANSI、JIS、DIN、GB、JB（特殊可按用户提供） |
||||
|
阀体材料 |
铸铁（HT200）、铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、） |
||||
|
阀芯材料 |
硬密封 |
不锈钢（1Cr18ni9Ti、1Cr18Ni12MoTi） |
|||
|
软密封 |
不锈钢镶嵌橡胶圈 |
||||
|
压力平衡 |
不锈钢波纹管（DN15~125）、平衡膜片（DN150~250） |
||||
|
执行器 |
|||||
|
有效面积（cm2） |
32 |
80 |
250 |
630 |
|
|
压力设定范围（MPa） |
1.0~1.6 0.3~1.2 |
0.1~0.6 0.05~0.25 |
0.015~0.25 0.01~0.06 |
0.005~0.035 |
|
|
保证压力阀正常工作的最小压差 |
≥0.05 |
≥0.04 |
≥0.01 |
≥0.005 |
|
|
允许上下膜室之间最大压差（MPa） |
2.0 |
1.25 |
0.4 |
0.15 |
|
|
材料 |
膜盖：钢板镀锌；膜片：EPDM或FKM夹纤维 |
||||
|
控制管线、接头 |
铜管或钢管φ10*1（mm）；卡套式接头：R1/4” |
||||
|
性能 |
|||||
|
设定值偏差 |
±8% |
||||
|
允许泄漏量 (在规定实验条件下) |
硬密封 |
4*0.01%阀额定容量 |
|||
|
软密封 |
DN15~50 |
DN65~25 |
DN150~250 |
||
|
10气泡/min |
20气泡/min |
40气泡/min |
|||
允许工作温度：
|
公称通径 |
15~125mm |
150~250mm |
|
|
密封形式 |
硬密封 |
≤150℃ |
≤140℃ |
|
冷却罐≤200℃ |
冷却罐和加长≤200℃ |
||
|
冷却罐和散热≤350℃ |
冷却罐和散热≤350℃ |
||
|
软密封 |
≤150℃ |
||

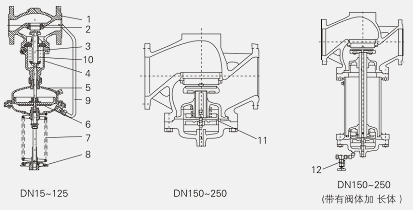

结构简图：
|
结构简图 |
|||||
|
1阀体 |
2阀座 |
3阀轴 |
4阀盖 |
5膜盖 |
6膜片 |
|
7弹簧 |
8调节螺母 |
9导压管 |
10波纹管 |
11平衡膜片 |
12充注阀 |
工作原理：
工艺介质的阀前压力P1经过阀芯、阀座的节流后变为阀后压力P2。同时P1通过控制管线输入到执行器的上膜室内作用在顶盘上，产生的作用力于弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀前压力。当阀前压力P1增加时，P1作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹簧的反作用力，使阀芯向离开阀座方向移动，直到顶盘的作用力与弹簧反作用力相平衡为止。此时，阀芯与阀座之间的流通面积变大，流阻变小，从而使P1降为设定值。同理，当阀后压力P2降低时，作用方向与上述相反，这就是阀后压力调节时的工作原理。当需要改变阀后压力P1的设定值，可调整调节螺母。
进口自力式阀前压力控制阀的外形尺寸及重量：

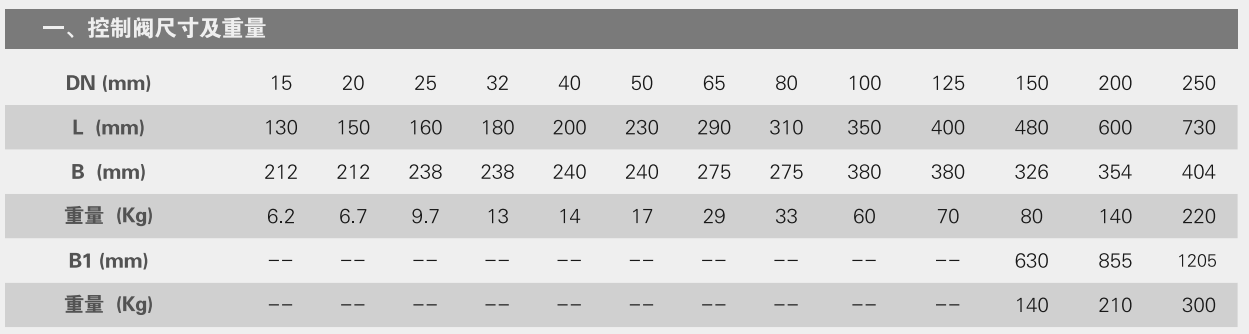

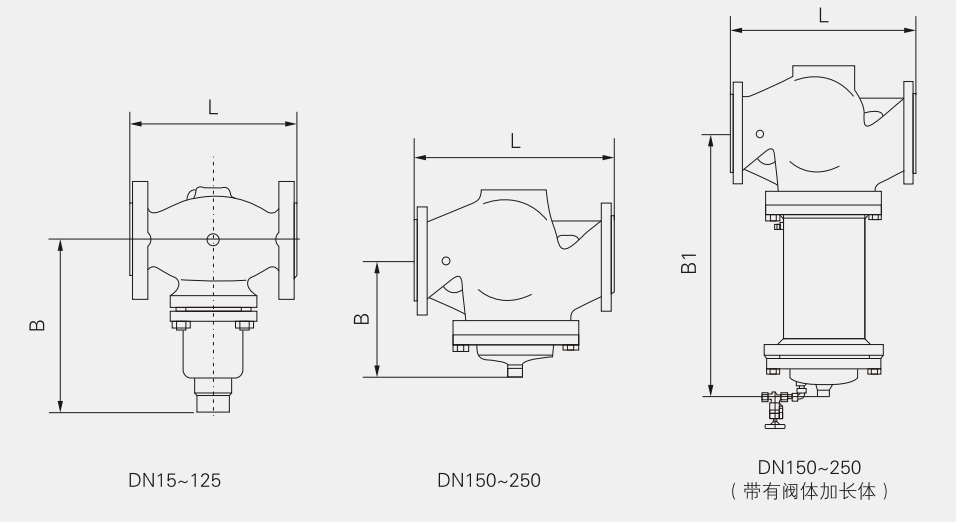

控制阀：

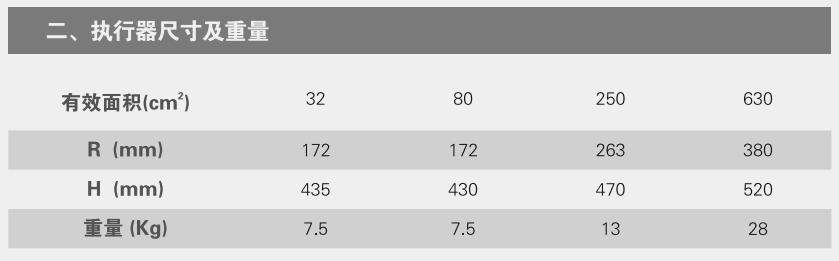

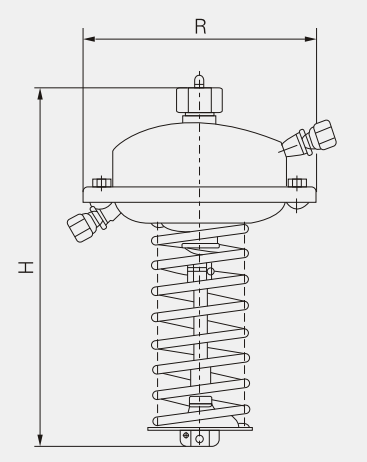

执行器：
