进口自力式温度加热型控制阀
PN16~PN40
1/2″~ 6″
AMISCO进口自力式温度加热型控制阀,由阀体部分和一个带定点调节温度的温控器组成。依靠介质自身的温度变化来达到自动调节和稳定温度的目的。适用于蒸汽,弱腐蚀性气体或低粘度液体的场合,在各种加热系统中起温度控制的作用,当被控介质温度升高时,阀门关闭。
主要特点如下:
1、具有压力平衡功能,灵敏度高
2、低噪音,性能可靠,免于维护
3、采用标准模块化设计
4、采用进口定点调整器,质量可靠,具有超温保护功能
5、通过组合件,可以进行多项组合控制
进口自力式温度加热型控制阀的技术数据:
阀体 |
|||||
公称通径 |
DN15、20、25、32、40、50、65、80、100、125、150mm |
||||
公称压力 |
PN1.6、4.0MPa |
||||
法兰标准 |
ANSI、JIS、DIN、GB、JB(特殊可按用户提供) |
||||
阀体材料 |
铸铁(HT200)、铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、) |
||||
阀芯材料 |
硬密封 |
不锈钢(1Cr18ni9Ti、1Cr18Ni12MoTi) |
|||
软密封 |
不锈钢镶嵌橡胶圈 |
||||
压力平衡 |
不锈钢波纹管(DN15~125)、平衡膜片(DN150~250) |
||||
执行器 |
|||||
执行器编号 |
T06、T17 |
||||
温度设定范围(℃) |
-20~50、20~90、40~110、60~20 |
||||
特殊温度设定(℃) |
110~180 180~250 |
||||
温度保护 |
超值设定值100℃以内 |
||||
时间常数 |
120、20 |
||||
温包材料 |
铜镀镍 |
||||
毛细管长度 |
5,10,15米 |
||||
性能 |
|||||
设定值偏差 |
±1.5% |
||||
允许泄漏量 (在规定实验条件下) |
硬密封 |
4*0.01%阀额定容量 |
|||
软密封 |
DN15~50 |
DN65~25 |
DN150~250 |
||
10气泡/min |
20气泡/min |
40气泡/min |
允许工作温度:
公称通径 |
15~150mm |
|
密封形式 |
硬密封 |
≤200℃ |
软密封 |
≤150℃ |

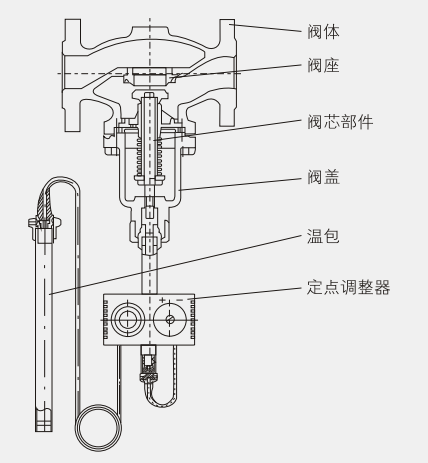

结构简图:
工作原理:
当被控对象温度低于设定温度时,温包内液体收缩,作用在执行器推杆上的力减小,阀芯部件在弹簧力的作用下使阀门打开,增加蒸汽和热油等加热介质的流量,使被控对象温度上升,直到被控对象温度到了设定值时,阀关闭,阀关闭后,被控对象温度下降,阀又打开,加热介质又进入热交换器,又使温度上升,这样使被控温度为恒定值。阀门开度大小与被控对象实际温度和设定温度的差值有关。

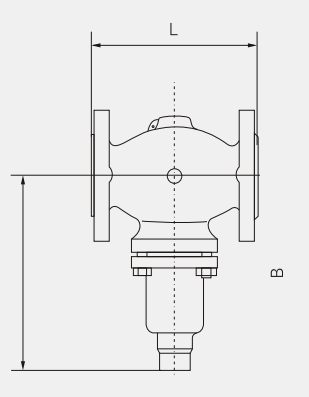

进口自力式温度加热型控制阀的外形尺寸与重量:

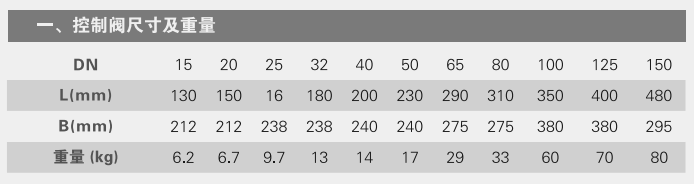

控制阀

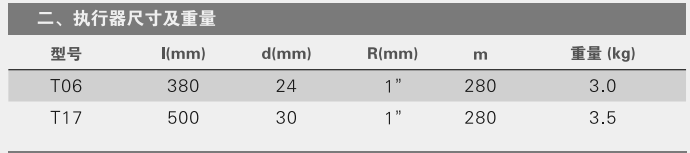

执行器

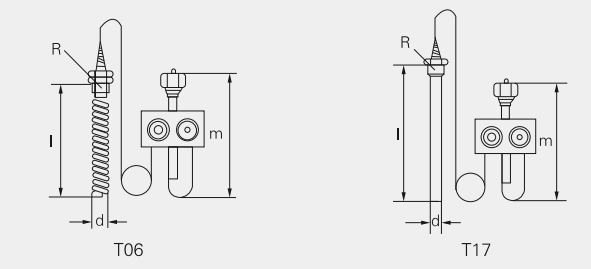

执行器T06于T17的区别:
T06型温包与被控介质通过温包套管隔离开,即不直接与介质接触,利于维护,但反应速度较慢,适合控制液体介质;
T17型温包与被控介质直接接触,且感温面积大,因此反应速度快,但不利于维护,适合控制气体温度,也可用来控制液体温度。
