自力式控制阀
进口自力式温度冷却型控制阀
PN16~PN40
1/2″~ 6″
AMISCO进口自力式温度（冷却型）控制阀，由阀体部分和一个带定点调节温度的温控器组成。依靠介质自身的温度变化来达到自动调节和稳定温度的目的。适用于蒸汽，弱腐蚀性气体或低粘度液体的场合，在各种加热系统中起温度控制的作用，当被控介质温度升高时，阀门打开。
主要特点如下：
1、具有压力平衡功能，灵敏度高
2、低噪音，性能可靠，免于维护
3、采用标准模块化设计
4、采用进口定点调整器，质量可靠，具有超温保护功能
5、通过组合件，可以进行多项组合控制
进口自力式温度冷却型控制阀的技术数据：
|
阀体 |
|||||
|
公称通径 |
DN15、20、25、32、40、50、65、80、100、125、150mm |
||||
|
公称压力 |
PN1.6、4.0MPa |
||||
|
法兰标准 |
ANSI、JIS、DIN、GB、JB（特殊可按用户提供） |
||||
|
阀体材料 |
铸铁（HT200）、铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、） |
||||
|
阀芯材料 |
硬密封 |
不锈钢（1Cr18ni9Ti、1Cr18Ni12MoTi） |
|||
|
软密封 |
不锈钢镶嵌橡胶圈 |
||||
|
压力平衡 |
不锈钢波纹管（DN15~125）、平衡膜片（DN150~250） |
||||
|
执行器 |
|||||
|
执行器编号 |
T06、T17 |
||||
|
温度设定范围（℃） |
-20~50、20~90、40~110、60~20 |
||||
|
特殊温度设定（℃） |
110~180 180~250 |
||||
|
温度保护 |
超值设定值100℃以内 |
||||
|
时间常数 |
120、20 |
||||
|
温包材料 |
铜镀镍 |
||||
|
毛细管长度 |
5,10,15米 |
||||
|
性能 |
|||||
|
设定值偏差 |
±1.5% |
||||
|
允许泄漏量 (在规定实验条件下) |
硬密封 |
4*0.01%阀额定容量 |
|||
|
软密封 |
DN15~50 |
DN65~25 |
DN150~250 |
||
|
10气泡/min |
20气泡/min |
40气泡/min |
|||
允许工作温度：
|
公称通径 |
15~150mm |
|
|
密封形式 |
硬密封 |
≤150℃ |
|
散热片≤200℃ |
||
|
PN16阀体加散热片≤300℃；PN40阀体加散热片≤350℃ |
||
|
软密封 |
≤150℃ |
|

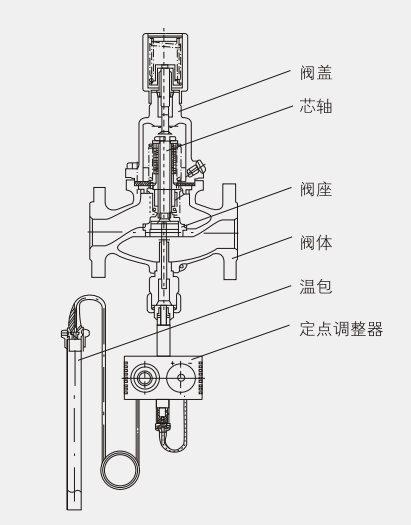

结构简图：
工作原理：
当被控对象温度高于设定温度时，温包内的液体膨胀，作用在执行器推杆上的力增大，阀芯部件在温包的作用下使阀门打开，增加水或者其他冷却介质的流量，使被控对象温度下降，直到被控对象温度了设定值，阀关闭，阀关闭后，被控对象温度上升，阀又打开，冷却介质又进入热交换器，又使温度降低，这样使被控温度为恒定值。阀门开度大小与被控对象实际温度和设定温度的差值有关。

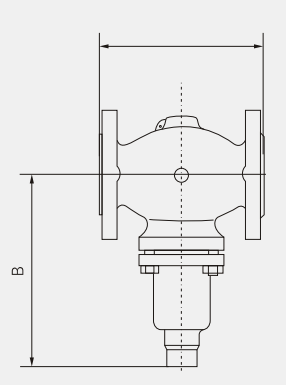

进口自力式温度冷却型控制阀的外形尺寸与重量：

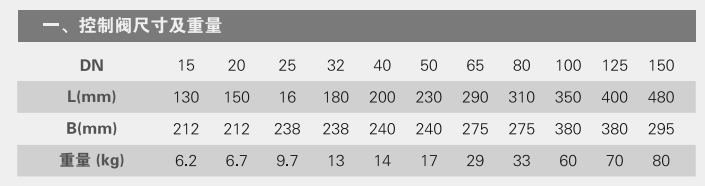

控制阀

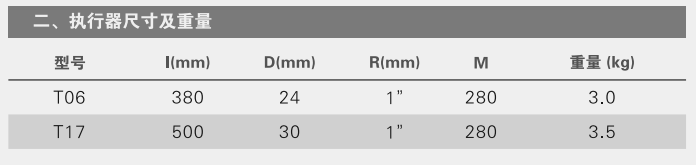

执行器
