进口自力式流量控制阀
PN16~PN40
1/2″~ 10″
AMISCO进口自力式流量控制阀，由一个带设定流量的控制阀门和执行器组成。依靠介质自身的温度变化来达到自动调节和稳定温度的目的。适用于蒸汽，弱腐蚀性气体或低粘度液体的场合，在系统中起流量控制的作用控制。
主要特点如下：
1、具有压力平衡功能，灵敏度高
2、低噪音，性能可靠，免于维护
3、采用标准模块化设计
4、通过节流阀按标准图调节流量，方便快捷
5、通过组合件，可以进行多项组合控制
进口自力式流量控制阀的技术数据：
|
阀体 |
|||||
|
公称通径 |
DN15、20、25、32、40、50、65、80、100、125、150、200、250mm |
||||
|
公称压力 |
PN1.6、4.0MPa |
||||
|
法兰标准 |
ANSI、JIS、DIN、GB、JB（特殊可按用户提供） |
||||
|
阀体材料 |
铸铁（HT200）、铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、） |
||||
|
阀芯材料 |
硬密封 |
不锈钢（1Cr18ni9Ti、1Cr18Ni12MoTi） |
|||
|
软密封 |
不锈钢镶嵌橡胶圈 |
||||
|
压力平衡 |
不锈钢波纹管（DN15~125）、平衡膜片（DN150~250） |
||||
|
执行器 |
|||||
|
有效面积 |
250、630 |
||||
|
节流压差 |
0.02；0.05 |
||||
|
允许上下膜室之间最大压差（MPa） |
0.4/0.15 |
||||
|
材料 |
膜盖：钢板镀锌；膜片：EPDM或FKM夹纤维 |
||||
|
控制管线、接头 |
铜管或钢管φ10*1（mm）；卡套式接头：R1/4” |
||||
|
性能 |
|||||
|
设定值偏差 |
±8% |
||||
|
允许泄漏量 (在规定实验条件下) |
硬密封 |
4*0.01%阀额定容量 |
|||
|
软密封 |
DN15~50 |
DN65~25 |
DN150~250 |
||
|
10气泡/min |
20气泡/min |
40气泡/min |
|||
允许工作温度：
|
公称通径 |
15~125mm |
150~250mm |
|
|
密封形式 |
硬密封 |
≤150℃ |
≤140℃ |
|
冷却罐≤200℃ |
冷却罐和加长≤200℃ |
||
|
软密封 |
≤150℃ |
||

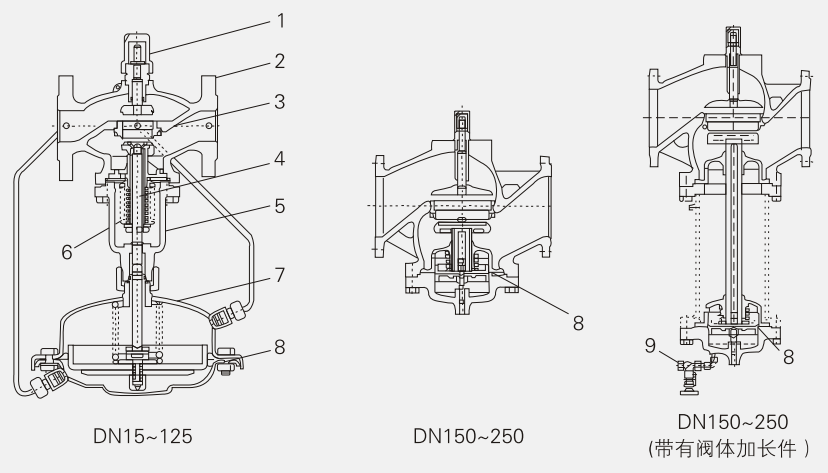

结构简图：
|
结构简图 |
|||||
|
1限流器 |
2阀体 |
3阀座 |
4阀轴 |
5阀盖 |
6波纹管 |
|
7膜盖 |
8膜片 |
9充注阀 |
|
|
|
工作原理：
被控介质输入阀以后，阀前压力P1通过控制管线输入下膜室，经节流阀节流后的压力Ps输入上膜室，P1与Ps的差即△Ps=P1-Ps称为有效压力。P1作用在膜片上产生的推力与Ps作用在膜片上产生的推力差与弹簧反力相平衡确定了阀芯与阀座的相对位置，从而确定了流经阀的流量。当流经阀的流量增加时，即△Ps增加，结果P1、Ps分别作用在下、上膜室，使阀芯向阀座方向移动，从而改变了芯与阀座之间的流通面积，使Ps增加，增加后的Ps作用在膜片上的推力加上弹簧反力与P1作用在膜片上的推力在新的位置产生平衡达到控制流量的目的。反之，同理。
设定被控介质的流量用调整节流阀与阀座的相对位置来确定。

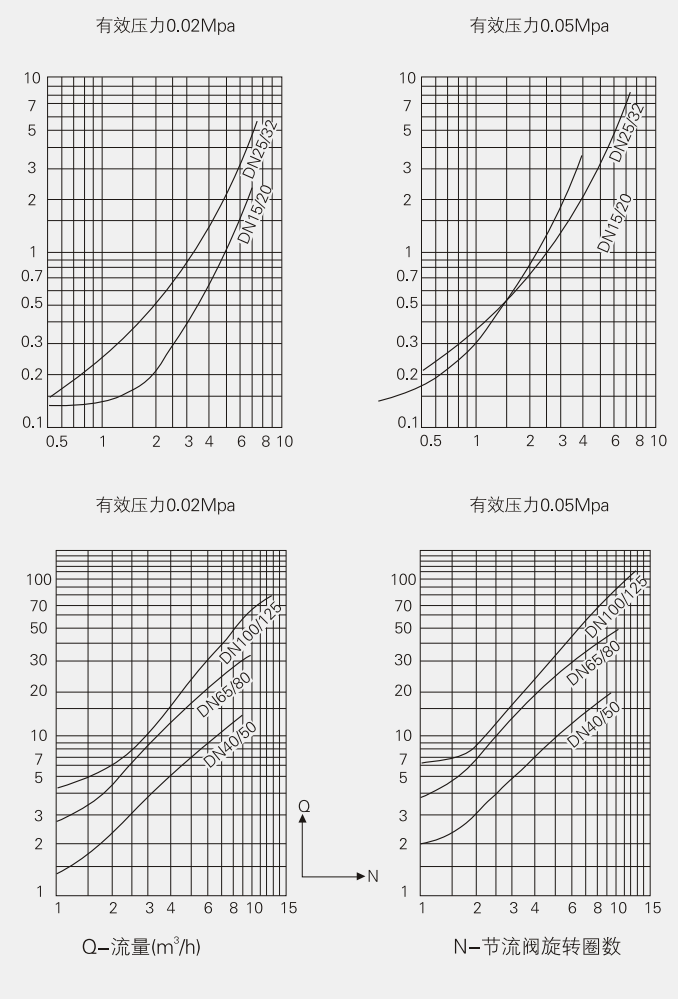

进口自力式流量控制阀校准图：
校准图：为更准确、快速调定阀的流量，提供以下校准图供用户参考(如需更精确设定或公称通径DN150-250的阀门设定流量时，采用流量计测图)。
本校准图只适用于水，其他介质可参考该图，并在实际流程中进行适当调整。

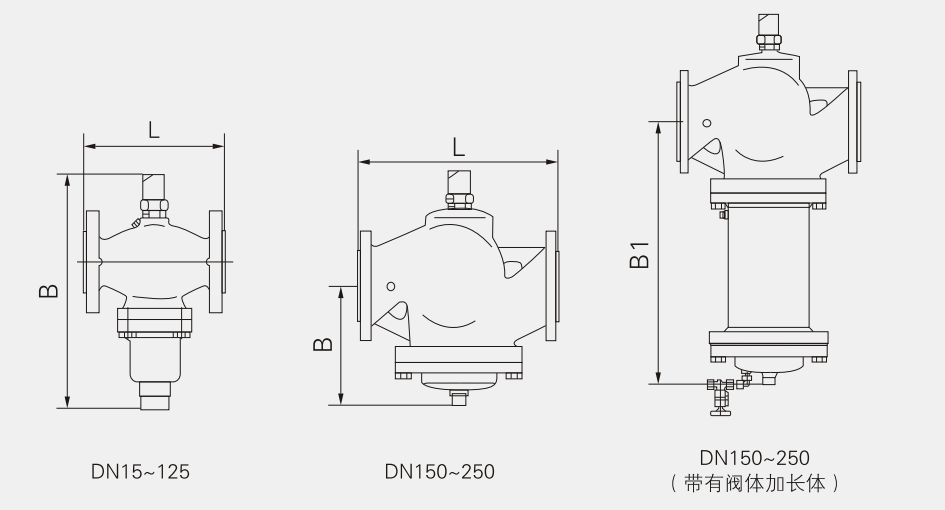

进口自力式流量控制阀的外形尺寸与重量：

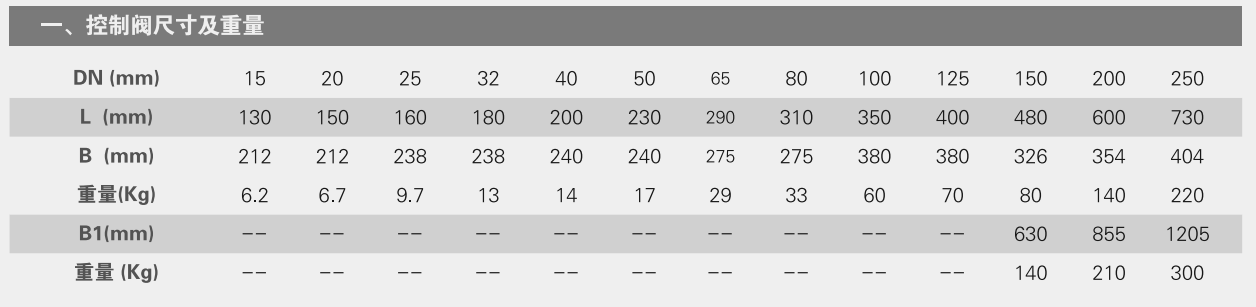

控制阀

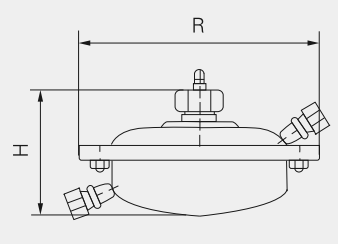

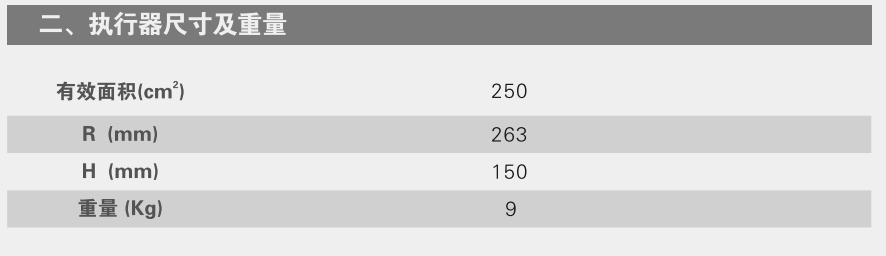

执行器
