进口自力式压力、压差组合控制阀
1/2″~ 6″
AMISCO进口自力式压力、压差组合阀，由控制阀门、两个执行器和两个设定压力的弹簧组成。
适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的压力或压差控制。按优先动作的原理工作，不能同时控制两个参数。
主要特点如下：
1、具有压力平衡功能，灵敏度高。
2、低噪音，性能可靠，免于维护。
3、采用标准模块化设计。
4、通过组合件，可以进行多项组合控制。
进口自力式压力、压差组合控制阀的技术数据：
|
阀体 |
|||||||
|
公称通径 |
DN15、20、25、32、40、50、65、80、100、125、150mm |
||||||
|
公称压力 |
|
||||||
|
法兰标准 |
ANSI、JIS、DIN、GB、JB（特殊可按用户提供） |
||||||
|
阀体材料 |
铸铁（HT200）、铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、） |
||||||
|
阀芯材料 |
硬密封 |
不锈钢（1Cr18ni9Ti、1Cr18Ni12MoTi） |
|||||
|
软密封 |
|
||||||
|
压力平衡 |
不锈钢波纹管（DN15~125）、平衡膜片（DN150~250） |
||||||
|
执行器 |
|||||||
|
有效面积 |
32 |
80 |
250 |
630 |
|||
|
压力设定范围（MPa） |
0.8~1.6 |
0.1~0.6 |
0.015~0.15 |
|
|||
|
保证压力阀正常工作的最小压差△ |
0.3~1.2 ≥0.05 |
0.5~0.3 ≥0.04 |
0.01~0.07 ≥0.01 |
≥0.005 |
|||
|
允许上下膜室之间最大压差（MPa） |
2.0 |
1.25 |
0.4 |
|
|||
|
材料 |
膜盖：钢板镀锌；膜片：EPDM或FKM夹纤维 |
||||||
|
控制管线、接头 |
铜管或钢管φ10*1（mm）；卡套式接头：R1/4” |
||||||
|
性能 |
|||||||
|
设定值偏差 |
±8% |
||||||
|
允许泄漏量 (在规定实验条件下) |
硬密封 |
4*0.01%阀额定容量 |
|||||
|
软密封 |
DN15~50 |
DN65~25 |
|||||
|
10气泡/min |
20气泡/min |
||||||
允许工作温度：
|
公称通径 |
15~125mm |
150~250mm |
|
|
密封形式 |
硬密封 |
≤150℃ |
≤140℃ |
|
冷却罐≤200℃ |
冷却罐和加长≤200℃ |
||
|
软密封 |
≤150℃ |
||

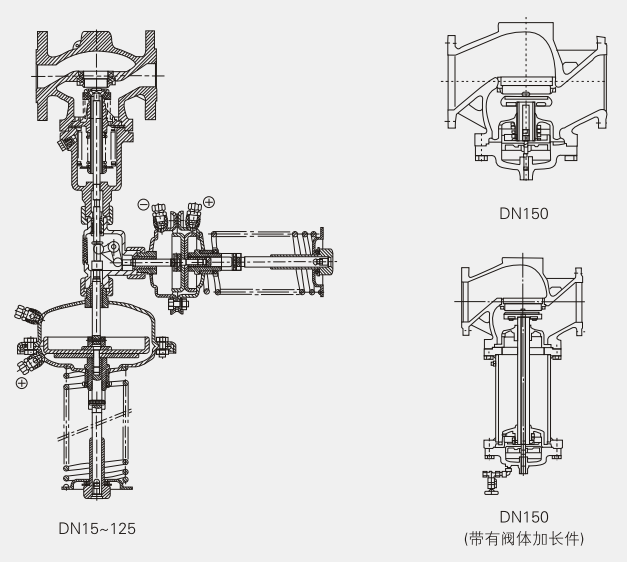

结构简图：
工作原理：
根据不同组合情况，参照自力式（阀前/后）压力调节阀和自力式压差调节阀（压力上升阀关/开）的工作压力。（按优先动作原理工作）
进口自力式压力、压差组合控制阀的外形尺寸与重量：

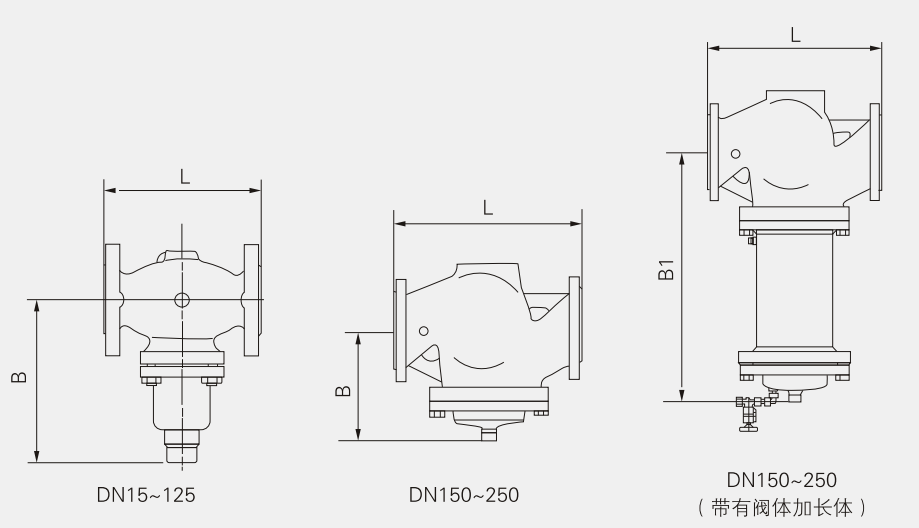

控制阀

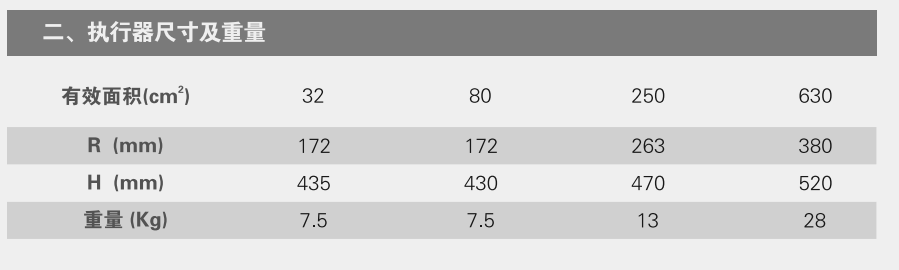

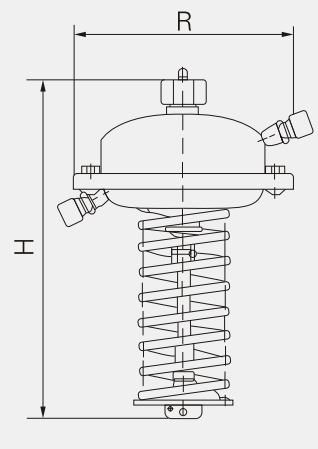

执行器
