自力式控制阀
进口自力式流量、温度组合控制阀
PN16~PN40
1/2″~ 6″
AMISCO进口自力式流量温度组合阀，由一个带有设定流量的控制阀门、执行器和一个带定点调整器的温控仪组成。
适用于非腐蚀性的液体，在系统管道中的流量、温度控制。按优先动作的原理工作，不能同时控制两个参数。
主要特点如下：
1、具有压力平衡功能，灵敏度高。
2、低噪音，性能可靠，免于维护。
3、采用标准模块化设计。
4、通过节流阀标准法调节流量，方便快捷。
5、采用进口定点调整器，质量可靠，具有超温保护功能。
6、通过组合件，可以进行多项组合控制。
进口自力式流量、温度组合控制阀的技术数据：
|
阀体 |
||||||
|
公称通径 |
DN15、20、25、32、40、50、65、80、100、125、150mm |
|||||
|
公称压力 |
PN1.6、4.0MPa |
|||||
|
法兰标准 |
ANSI、JIS、DIN、GB、JB（特殊可按用户提供） |
|||||
|
阀体材料 |
铸铁（HT200）、铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、） |
|||||
|
阀芯材料 |
硬密封 |
不锈钢（1Cr18ni9Ti、1Cr18Ni12MoTi） |
||||
|
软密封 |
不锈钢镶嵌橡胶圈 |
|||||
|
压力平衡 |
不锈钢波纹管（DN15~125）、平衡膜片（DN150~250） |
|||||
|
ZA5执行器 |
||||||
|
有效面积（cm2） |
250 |
630 |
||||
|
节流压差（MPa） |
0.02；0.05 |
|||||
|
允许上下膜室之间最大压差（MPa） |
0.4 |
0.15 |
||||
|
材料 |
膜盖：钢板镀锌；膜片：EPDM或FKM夹纤维 |
|||||
|
控制管线、接头 |
铜管或钢管φ10*1（mm）；卡套式接头：R1/4” |
|||||
|
执行器 |
||||||
|
执行器编号 |
T06 |
T17 |
||||
|
温度设定范围（℃） |
-20~50 20~90 40~110 60~120 |
|||||
|
特殊温度设定（℃） |
110~180 180~250 |
|||||
|
温度保护 |
超值设定值100℃以内 |
|||||
|
时间常数（S） |
120 |
20 |
||||
|
温包材料 |
铜镀镍 |
|||||
|
毛细管长度 |
5,10,15米 |
|||||
|
|
|
|||||
|
性能 |
||||||
|
设定值偏差 |
30L01Y |
30T01Y 30T01R |
||||
|
±5% |
±1.5℃ |
|||||
|
允许泄漏量 (在规定实验条件下) |
软密封 |
4*0.01%阀额定容量 |
||||
|
硬密封 |
DN15~50 |
DN65~25 |
DN150~250 |
|||
|
10气泡/min |
20气泡/min |
40气泡/min |
||||
允许工作温度：
|
公称通径 |
15~125mm |
150~250mm |
|
|
密封形式 |
硬密封 |
≤150℃ |
≤140℃ |
|
冷却罐≤200℃ |
冷却罐和加长≤200℃ |
||
|
软密封 |
≤150℃ |
||

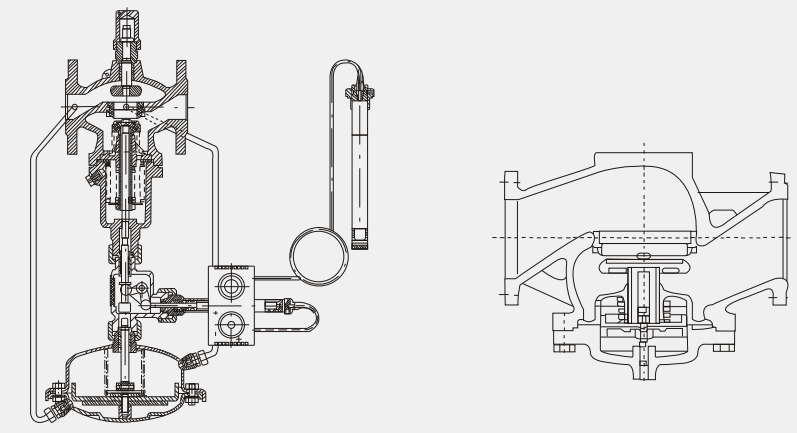

结构简图：
工作原理：
更具不同组合情况，参照自力式流量调节阀和自力式温度调节阀（冷却型/加热型）的工作原理。（按优先动作原理工作）

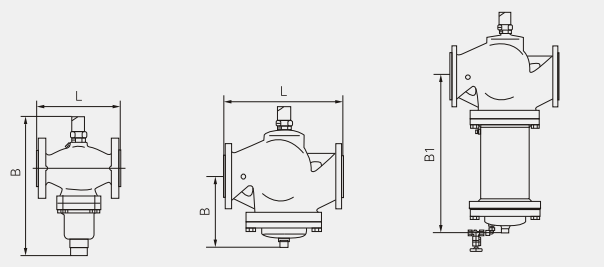

进口自力式流量、温度组合控制阀的外形尺寸与重量：

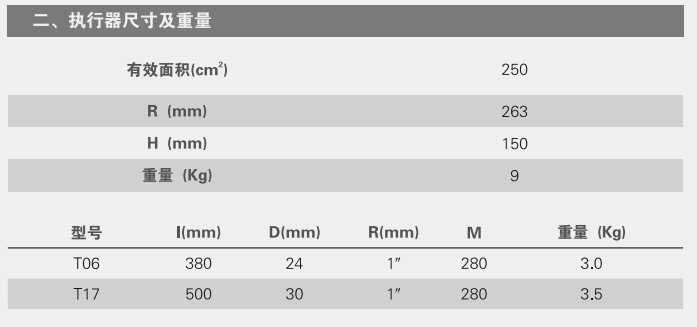

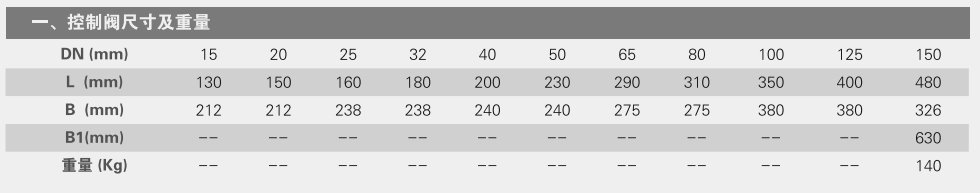

控制阀

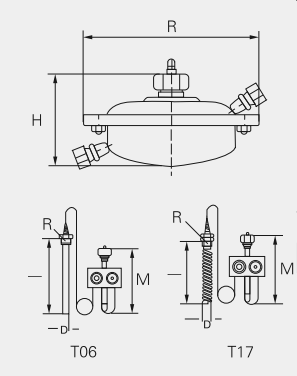

执行器
