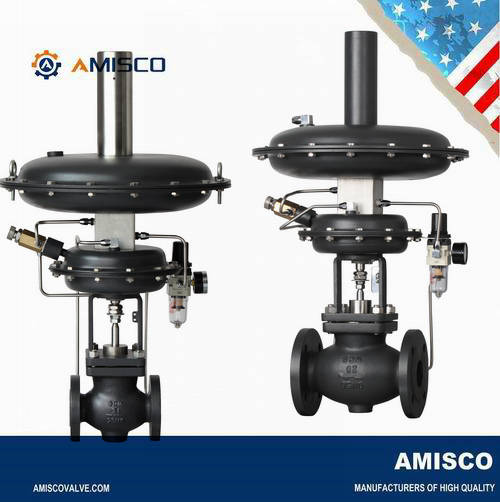

进口氮封装置控制阀
PN1.6、4.0、6.4
3/4″~ 4″
AMISCO进口氮封装置控制阀，由控制阀门、执行器、压力弹簧、指挥器、脉冲管等部件组成。主要用于保持容器顶部保护气体(一般为氮气)的压力恒定，以避免容器内物料与空气直接接触，防止物料挥发、被氧化，以及容器的安全。特别适用于各类大型储罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点，广泛应用于石油、化工等行业。
进口氮封装置控制阀的技术数据：
|
阀体 |
|||
|
公称通径 |
DN20、20、25、32、40、50、65、80、100mm |
||
|
公称压力 |
PN1.6、4.0、6.4MPa |
||
|
法兰标准 |
JB/T79.1-94、79.2-94等 |
||
|
阀体材料 |
铸铁（HT200）、铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、） |
||
|
阀芯形式 |
单座（P）、双座（N）、套筒（M） |
||
|
阀芯材料 |
硬密封 |
不锈钢（1Cr18ni9Ti、1Cr18Ni12MoTi） |
|
|
软密封 |
不锈钢镶嵌橡胶圈 |
||
|
阀杆材料 |
不锈钢（1Cr18ni9Ti、1Cr18Ni12MoTi） |
||
|
压力平衡 |
不锈钢波纹管 |
||
|
流量特性 |
快开 |
||
|
使用温度 |
≤80℃ |
||
|
执行器 |
|||
|
压力设定范围（KPa） |
0.4~0.5、5~10、9~14、13~19、18~24、22~28、27~33、36~44、 42~51、49~58、56~66 |
||
|
膜盖材料 |
钢板镀锌 |
||
|
膜片材料 |
丁腈橡胶、乙丙橡胶、氟橡胶、耐油橡胶 |
||
|
性能 |
|||
|
设定值偏差 |
±5% |
||
|
允许泄漏量 (在规定实验条件下) |
标准型 |
IV级 |
|
|
严密型 |
VI级 |
||
进口氮封装置控制阀结构简图：
工作原理：

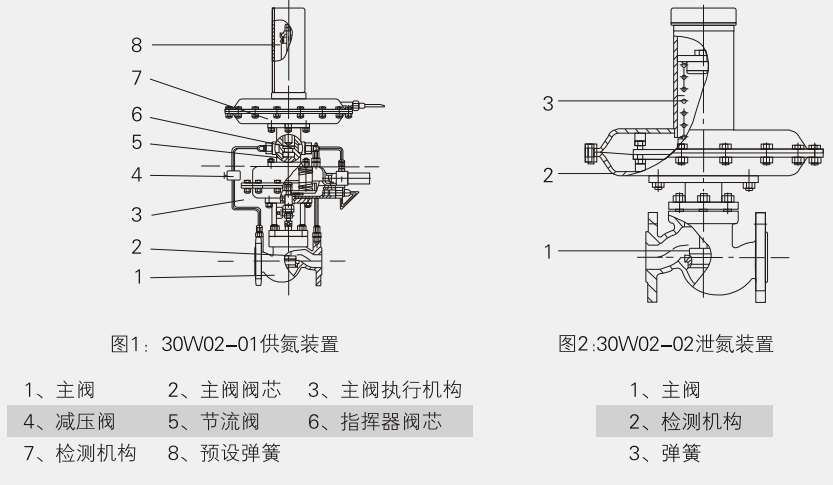

供氮装置(见图1)，将设在罐顶的取压点的介质经导压管引入检测机构7，介质在检测元件上产生一个作用力与与预设弹簧(8)预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时，平衡破坏，使指挥器阀芯(⑥)打开，使阀前气体经减压阀(4)，节流阀(5)、进入主阀执行机构(3)上、下膜室，打开主阀阀芯(②，向罐内充注氮气；当罐内压力升至供氮装置压力设定点，由于预设弹簧力，关闭指挥器阀芯(⑥、由于主阀执行机构屮的弹簧作用，关闭主阀，停止供氮。
泄氮装置(见图2)，该装置采用内反馈结结构，介质直接经阀盖进入检测机构(②)，介质在检测元件上产生一个作用力预设弹簧(③)预紧力相平衡。当罐内压力升高至于泄氮装置压力设定点，平衡被破坏，是阀芯(1)上移，打开阀门，向外界泄放氮气；当罐内压力降至泄氮装置压力设定点，由于预设弹簧力作用，关闭阀门。

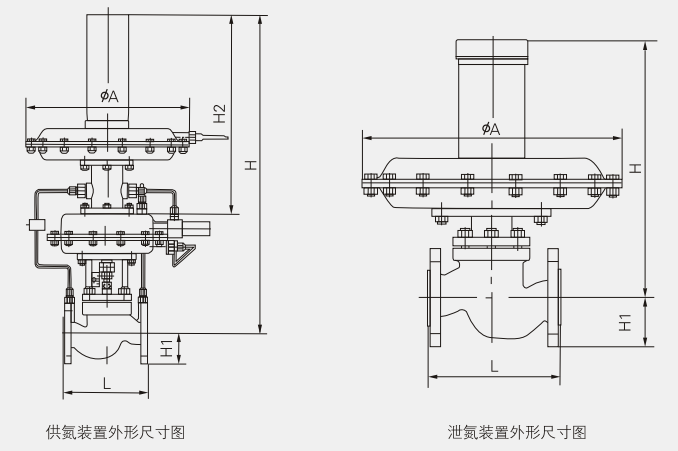

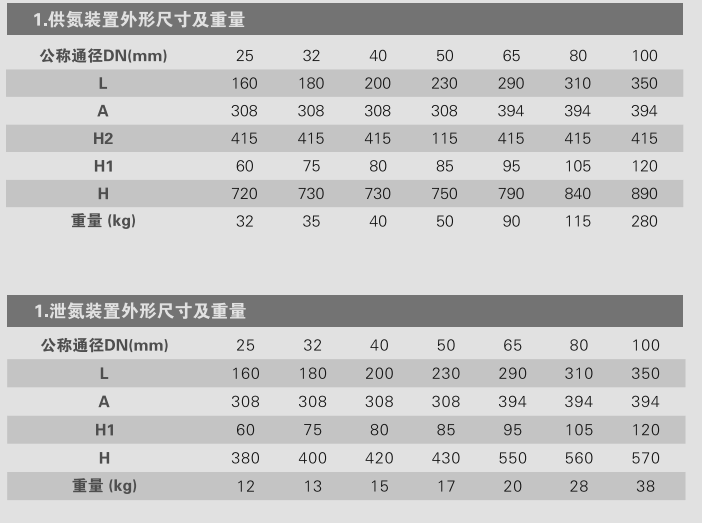

进口氮封装置控制阀外形结构图：
