自力式控制阀
进口自力式微压控制阀
PN1.6、4.0
1/2″~ 4″
AMISCO进口自力式微压调节器，应用于介质温度不大于120℃，调压范围在0.3-10.0KPa无腐蚀性的气体介质的阀后压力控制（毫米水柱级），广泛适用于各种油品、化学品、液体储罐的氮封系统中。
进口自力式微压控制阀特点：
*结构简单，安装调试方便，维护成本低
调节范围广，可在14~720mmH，O水柱之间进行五个档次的选择调节
*反应速度快、调节精度高
*用于贮罐氮封系统可起到安全保护作用
进口自力式微压控制阀的技术数据：
|
阀体 |
||
|
公称通径 |
DN20、20、25、32、40、50、65、80、100mm |
|
|
公称压力 |
PN1.6、4.0、6.4MPa |
|
|
材质 |
WCB、CF8、CF8M |
|
|
阀盖 |
||
|
材质 |
WCB、CF8、CF8M |
|
|
压力平衡元件 |
膜片+弹簧 |
|
|
材料 |
弹簧 304 |
|
|
膜片 |
||
|
丁腈橡胶 |
-40~120℃ |
|
|
氟橡胶 |
-20~150℃ |
|
|
乙丙烯橡胶 |
-50~150℃ |
|
|
ZA7 执行机构（阻火器） |
||
|
膜盒 |
A3钢板冲压成型 |
|
|
膜片 |
丁腈、氟橡胶、乙丙烯橡胶 |
|
|
弹簧 |
304 |
|
|
阀芯 |
304 |
|
|
阀座 |
304 |
|
|
阀杆 |
304 |
|
|
*有五种可调压范围一种规格型号的执行机构 *拆装交换便捷，调节方便 |
||
|
执行器 |
||
|
压力设定范围（KPa） |
0.4~0.5、5~10、9~14、13~19、18~24、22~28、27~33、36~44、 42~51、49~58、56~66 |
|
|
膜盖材料 |
钢板镀锌 |
|
|
膜片材料 |
丁腈橡胶、乙丙橡胶、氟橡胶、耐油橡胶 |
|
|
性能 |
||
|
设定值偏差 |
±5% |
|
|
允许泄漏量 (在规定实验条件下) |
标准型 |
IV级 |
|
严密型 |
VI级 |
|
|
主阀 |
||||||||||
|
公称通径 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
额定流量系数 |
Kv |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
25 |
|
流量特性 |
快开 |
|||||||||
|
公称压力 |
PN |
1.6MPa |
||||||||
|
压力平衡原件 |
弹簧 |
|
|
|
|
|
|
|
|
|
|
波纹膜片 |
丁腈橡胶 |
氟橡胶 |
|
|
|
乙丙烯橡胶 |
||||
|
工作温度 |
-40~120℃ |
-20~150℃ |
|
|
|
-50~150℃ |
||||
|
允许泄漏（阀前输入0.1MPa气压） |
1个气泡/分 |
2个气泡/分 |
3个气泡/分 |
4个气泡/分 |
6个气泡/分 |
11个气泡/分 |
||||
|
ZA7执行器（指挥器）主要性能参数 |
|||
|
有效面积 |
430 |
||
|
阀后压力控制范围（KPa） |
0.14~.36 |
0.32~1.00 |
0.90~2.50 |
|
最大输入压力（MPa） |
≤1.4 |
||
|
最小输出压力(MPa) |
≥0.2 |
||
|
膜片材质 |
丁腈橡胶 |
氟橡胶 |
乙丙烯橡胶 |
|
工作温度 |
-40~120℃ |
-20~150℃ |
-50~150℃ |
|
调节温度 |
±15% |
||
|
控制管线 接头 |
钢管或钢管φ10~1(mm)；卡套式接头：R1/4” |
||

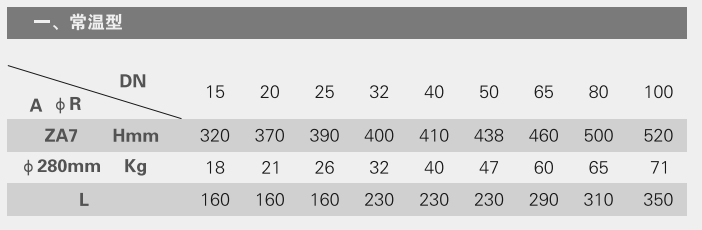

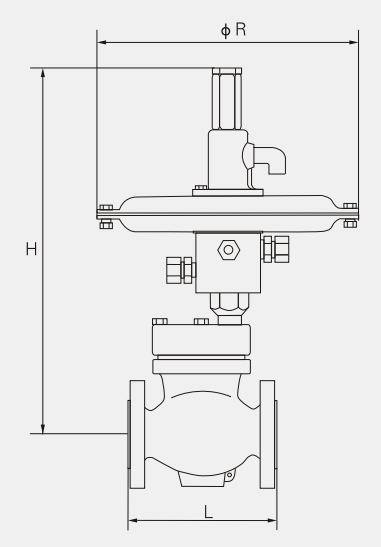

进口自力式微压控制阀的外形尺寸：
